32齿模数3压力角25度直齿圆柱齿轮

这款直齿圆柱齿轮在常规工业传动场景中适配性极强，日常接触的轻工输送线、小型阀组驱动机构、仪表类设备的动力传递链路里，经常能见到同参数齿轮的应用。做结构设计时首先要明确，压力角选25度而非常规20度，核心是为了提升齿根的弯曲强度，毕竟这类齿轮常装在阀块这类需要频繁启停、偶尔承受冲击载荷的工位上，齿根如果强度不足，运行中出现断齿故障会直接导致整条控制链路失效，维修拆换还要拆解周边阀件，运维成本很高。

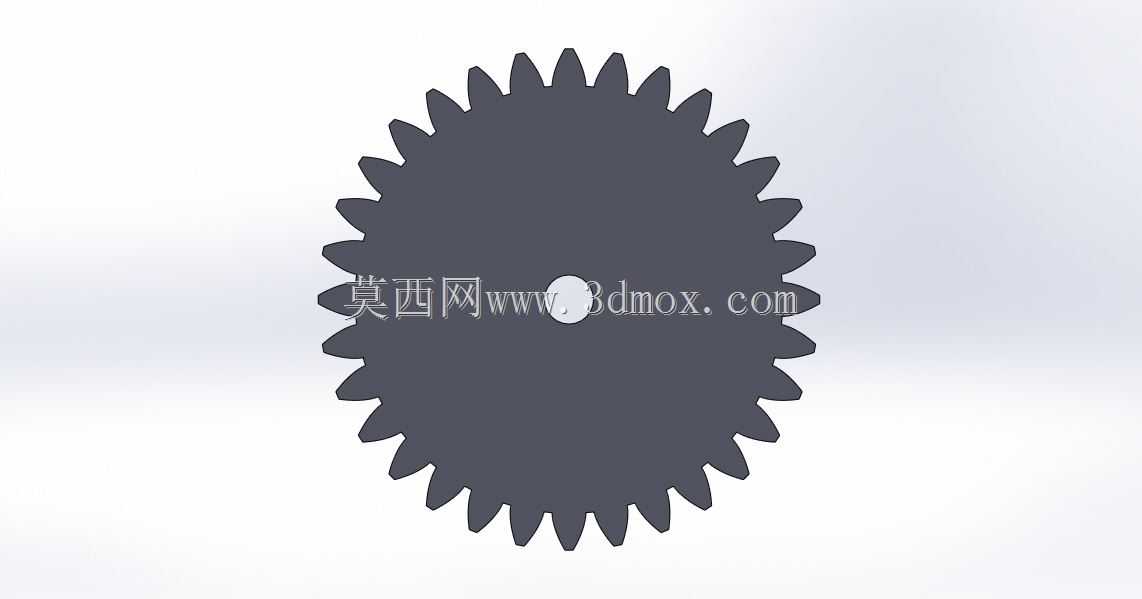

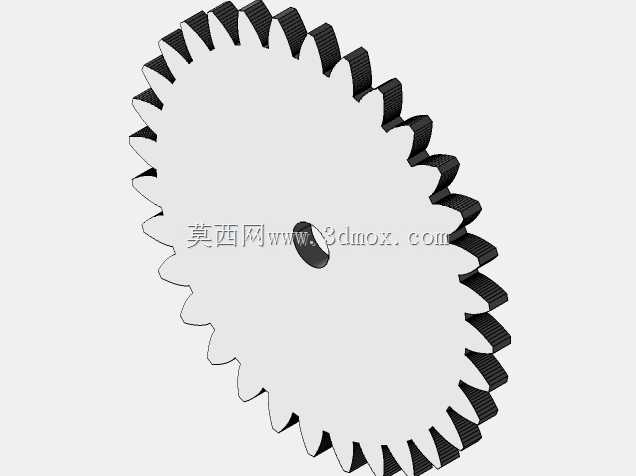

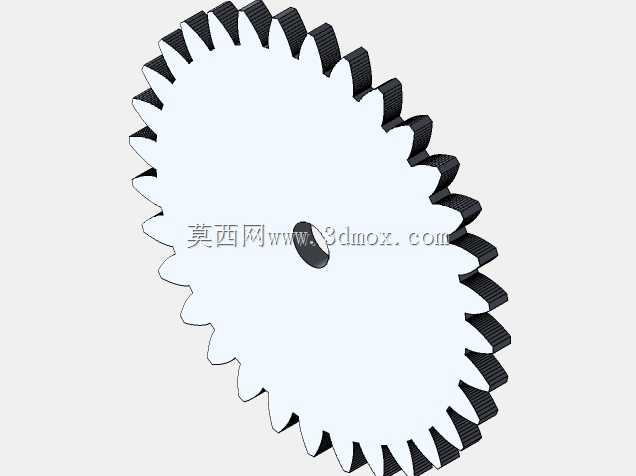

建模时先确定齿形的基准参数，模数3意味着齿距为9.42mm，32齿的配置让分度圆直径刚好落在96mm，齿顶圆直径算下来是102mm，齿根圆直径则是88.5mm，中心的安装孔直径做了适配常规阀组驱动轴的尺寸，安装时要注意轴孔的配合公差选H7/k6的过渡配合，既保证传动时不会出现键连接松动，也方便后期运维时拆换，不用做破坏性拆卸。齿宽方向的尺寸控制在25mm，这个宽度刚好匹配阀块内部的安装空间，不会和周边的密封件、导向杆产生运动干涉，毕竟阀块内部的布局非常紧凑，每一个传动件的轴向尺寸都要卡着安装边界来定，多1mm都可能装不进去。

齿形建模过程中，要严格按照渐开线生成逻辑来做，齿顶的倒角做了0.5mm的45度处理，避免安装时齿顶磕碰产生毛刺，影响初始啮合的平顺性；齿根处做了R0.8mm的圆角过渡，这个细节很容易被忽略，但恰恰是提升齿根疲劳强度的关键，直角过渡的齿根在交变载荷下应力集中系数会比圆角过渡高40%以上，长期运行很容易从齿根处萌生裂纹。实际选型时要注意，这款齿轮的啮合中心距是96mm，配对齿轮的轴线平行度公差要控制在0.02mm以内，不然运行时会出现偏载，齿面磨损速度会大幅加快，噪音也会明显升高。

在阀块的驱动结构里，这个齿轮主要负责把手动按压或者小型驱动件的扭矩传递到阀芯的调节机构上，25度压力角的齿形啮合时的径向力比20度压力角稍大，但齿面接触强度也更高，适合阀块这类低速、小扭矩但需要可靠传动的场景，毕竟仪表类阀块的动作频率不高，但每次动作都要保证传动精准，不能出现齿侧间隙过大导致的调节滞后。建模时齿侧间隙留了0.12mm，这个间隙量刚好补偿温度变化带来的热胀冷缩，也不会因为间隙过大导致传动回程差超标，毕竟阀块的调节精度直接关联到整个管路的流量控制精度，回程差太大会导致流量调节不准，影响整套仪表系统的测量准确性。

做三维建模的时候，要注意齿向的公差控制，虽然是直齿轮，不需要做螺旋角的修正，但齿向误差要控制在7级精度以内，保证全齿宽都能均匀接触，不会出现一端接触一端悬空的情况。安装边界上，齿轮的轴向定位要靠轴肩和卡簧配合，轴肩的高度不要超过齿根圆的高度，不然拆卸卡簧的时候没有操作空间，日常维护时没办法快速把齿轮从轴上拔下来。另外这个齿轮的材质一般选45号钢调质处理，表面硬度做到HB220-250就足够应对阀块的传动载荷，不需要做额外的齿面淬火，毕竟载荷不大，过高的硬度反而会让齿面变脆，承受冲击载荷时容易崩齿。

实际装配时要注意，齿轮和配对齿轮的啮合接触斑点要控制在齿高方向不小于40%，齿长方向不小于60%，如果接触斑点偏在齿顶，说明中心距做大了，偏在齿根则是中心距偏小，都需要调整安装座的位置来修正。很多新手做这类阀块传动结构时，容易忽略齿轮的安装空间预留，比如齿轮外径102mm，周边的壳体就要留出至少3mm的间隙，避免运行时齿轮和壳体刮蹭，还要预留出润滑脂的填充空间，这类低速齿轮不需要强制润滑，填充适量的锂基脂就能保证长期运行不出现过度磨损。
