模数2八齿直齿圆柱传动齿轮结构

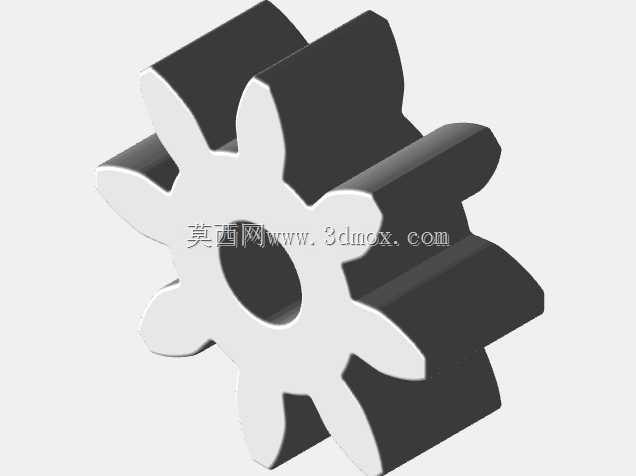

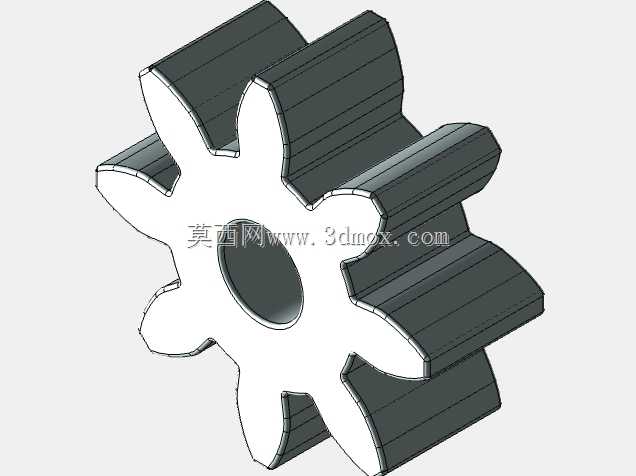

在小型动力传输场景中，小齿数直齿轮往往承担着紧凑空间内的动力换向、增速或减速功能，这类零件常见于小型手持动力工具、微型风机传动组、小型自动化执行机构的动力输出端，由于安装空间局促，对齿轮的齿形精度、安装孔位同轴度、齿厚方向的尺寸公差都有较为严苛的要求。这款八齿直齿轮采用近似齿形拟合设计，针对小齿数齿轮容易出现根切的问题，在建模阶段就对齿根过渡区域做了圆弧优化，避免齿根应力集中导致的传动断裂风险，实际应用中适配模数2的啮合配对齿轮，中心孔直径5mm可直接过盈配合或粘接固定在对应直径的输出轴上，整体齿厚7.5mm，能在额定扭矩范围内保证齿面接触面积足够，不会出现偏载打齿的问题。

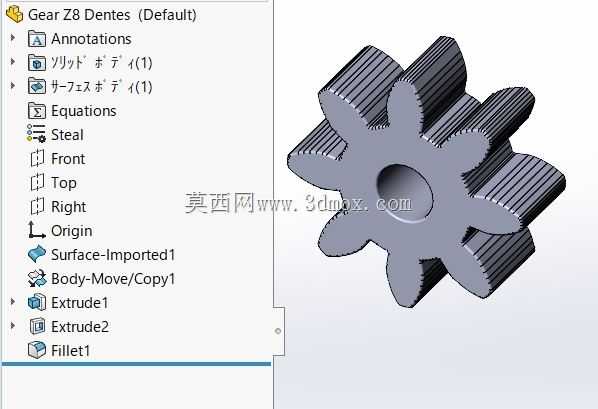

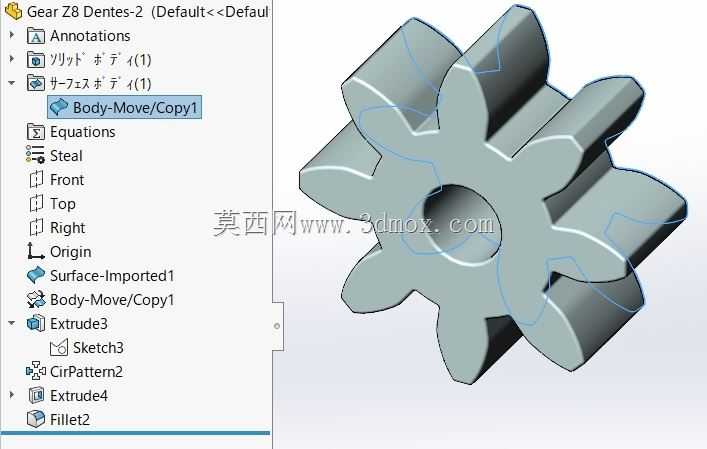

从设计逻辑来看，小齿数齿轮的建模难点在于齿形轮廓的拟合，标准渐开线齿形在8齿规格下如果不做变位处理很容易出现根切，削弱齿根强度，这款齿轮采用近似 traced curve 拟合齿廓，在保证啮合顺畅不卡滞的前提下，简化了齿形加工的工艺难度，不管是采用3D打印快速打样验证传动逻辑，还是采用粉末冶金、铣削加工做小批量量产，都能降低前期的工艺准备成本。齿顶与齿根的过渡区域做了统一的圆角处理，一方面是去除加工锐边避免装配时割伤操作人员，另一方面也能减少啮合过程中的应力集中，提升齿轮的交变载荷耐受能力。

实际装配使用时，需要注意齿轮的安装端面与轴线的垂直度公差，控制在0.02mm以内即可保证啮合时齿面接触均匀，不会出现一端磨损过快的问题；中心孔与轴的配合如果采用间隙配合，需要额外加装顶丝固定，避免传动过程中齿轮与轴出现相对滑动丢转。齿轮的外圆轮廓在建模时做了对称校验，八个轮齿的分度圆弦齿厚误差控制在建模公差范围内，能保证啮合时的齿侧间隙均匀，传动过程中不会出现明显的回差，适合对传动精度有一定要求但不需要零背隙的低成本传动场景。

在小型送风设备的动力输出端，这类小齿数齿轮常和大齿数齿轮配对组成减速组，把电机的高转速低扭矩输出转化为低转速高扭矩的动力输出，驱动风轮转动；在小型电动玩具的传动结构中，这类齿轮也能作为首级传动件，承接电机输出轴的动力，逐级传递到驱动轮位置。由于齿厚尺寸适中，在常规的额定负载下，齿面的接触应力处于材料许用应力范围内，采用常规的45号钢、POM、尼龙等材料加工都能满足使用寿命要求，不需要额外做齿面淬火处理就能应对日常的传动磨损。建模过程中对轮齿的对称阵列做了全约束，每个轮齿的齿形轮廓完全一致，不会出现个别轮齿齿形偏差导致的传动卡顿、异响问题，装配前只需要去除齿面的加工毛刺即可直接配对使用，不需要额外做齿形修形处理，能大幅缩短小设备的传动组装配调试周期。
