30齿内孔12mm同步带轮结构设计

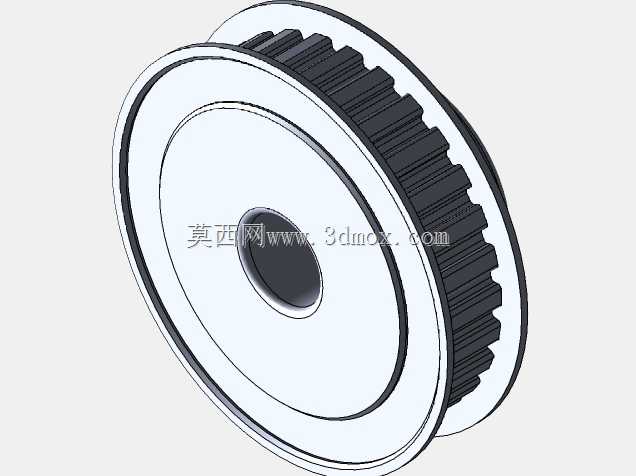

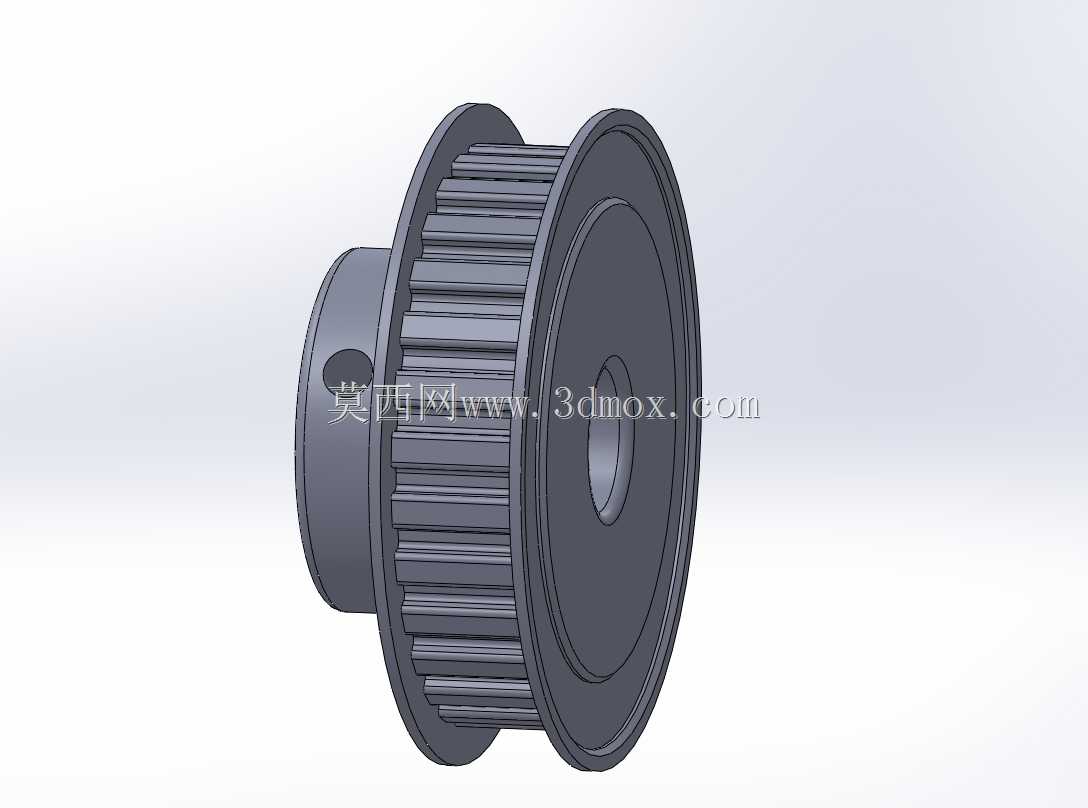

　　这款带挡边的30齿同步传动轮，在轻工自动化输送、小型包装设备进给机构、桌面级数控设备传动链路里都有很高的适配性，日常选型时经常会碰到安装空间局促、中心距偏差需要带轮补偿的场景，这款带轮的结构设计刚好能覆盖这类需求。从实际安装边界来看，带轮总外径控制在47.8mm，内孔直径12mm，适配市面上常见的12mm直径光轴或者键连接输出轴，轮毂侧的凸台长度做了针对性优化，不会在安装时和轴承端盖、轴用挡圈产生干涉，两侧的一体式挡边高度刚好高出齿顶1.2mm，能避免同步带在高速运转时出现爬齿、掉带的问题，不用额外加装带轮挡片，减少装配时的零件数量。

　　设计之初是针对小负载同步传动场景做的结构优化，齿形采用标准圆弧齿廓，和对应节距的同步带啮合时接触面积均匀，不会出现应力集中在单个齿尖的情况，运转时的传动噪音比直齿圆柱齿轮低6到8分贝，适合放在对噪音有要求的桌面设备、实验室小型仪器里做动力传递。轮毂上预留的紧定螺钉孔位置，刚好对应内孔的键槽侧面，安装时拧紧紧定螺钉就能把带轮牢牢固定在轴上，不会因为频繁正反转出现周向窜动，就算是在频繁启停的送料机构里，也能保证传动相位的准确性，不会出现送料步距偏差的问题。

　　做三维建模的时候，齿形部分是按照标准节距参数做的阵列，每个齿的齿顶圆角、齿根过渡圆弧都做了相切处理，不会出现加工时应力集中导致的齿根断裂问题，两侧挡边和轮体是一体式结构，相比装配式挡边，省去了挡圈压装的工序，加工时直接用棒料一次车削成型就能完成主体加工，后续做齿形滚切或者线切割加工都能直接装夹，不需要额外做工艺搭子。实际选型搭配的时候，这款带轮适配的同步带宽度可以覆盖10mm到15mm的常用规格，轮齿的工作面粗糙度控制在Ra1.6，能减少同步带的磨损，延长同步带的使用寿命，就算是在2000转每分钟的转速下，带轮的动平衡量也能满足小型传动机构的要求，不需要额外做动平衡校正。

　　安装的时候要注意，内孔和轴的配合选用间隙配合H7/h6就足够，紧定螺钉的拧紧力矩控制在1.2N·m左右，不要过度拧紧导致轮毂变形，两侧挡边的同轴度控制在0.02mm以内，保证同步带运转时不会出现偏磨的情况。在小型阀门执行器的传动链路里，这款带轮可以把电机的高转速低扭矩输出，通过同步带传递到阀芯驱动端，因为同步带传动有一定的缓冲吸震能力，不会把电机的振动直接传递到阀芯上，能提升阀门调节的稳定性，避免阀芯因为振动出现位置偏移。在3D打印机的X轴、Y轴传动结构里，这款带轮的尺寸刚好能适配2020铝型材的安装空间，不会和型材槽里的螺母、拖链产生干涉，挡边的存在也能避免打印过程中皮带跑偏导致的打印层纹问题。建模的时候把轮体的减重空间做了合理预留，轮毂部分的厚度足够承受额定扭矩，不会因为减重导致轮体刚度不足，就算是在瞬时过载1.5倍的情况下，轮齿也不会出现崩断的情况，整体重量控制得比较轻，高速运转时的转动惯量小，能减少电机的启动负载，提升传动响应速度。
