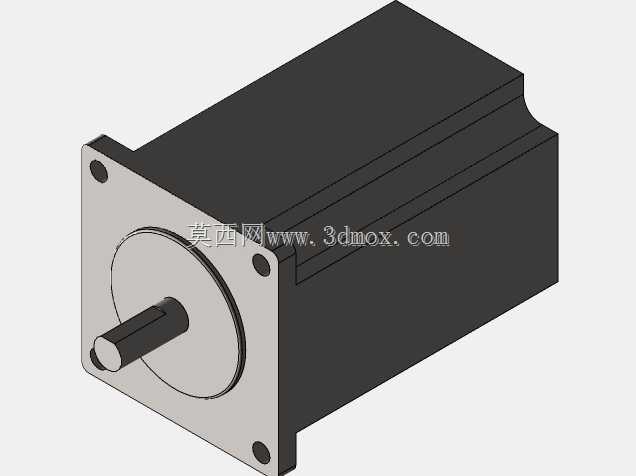

雷赛57H22两相混合式步进电机结构模型

　　在桌面级数控雕刻机、小型皮带输送线、3D打印设备运动轴、点胶机位移平台这类对开环定位精度有稳定要求的轻载自动化场景里，57规格两相混合式步进电机一直是选型清单里的高频选项，本次建模还原的Lead Shine 57H22电机，就是这类应用场景里非常典型的一款执行元件。做这类电机的三维建模时，首先要卡准的是前端法兰的安装边界，这款电机采用标准NEMA23安装规格，法兰端面为正方形，四个安装沉孔呈对称分布，孔位中心距严格匹配57系列电机的通用安装规范，建模时特意把沉孔的深度、孔径公差做了还原，方便设计人员在做安装板设计时直接配合公差选型，不用反复核对样本参数。

　　输出轴的尺寸是建模时另一个需要重点关注的部分，这款电机的输出轴为单扁位结构，轴径、轴伸长度、扁位的铣削深度都按照实物尺寸做了1:1还原，轴端的倒角也做了细节处理，方便设计人员在搭配联轴器、同步带轮时直接做配合干涉检查，避免实际装配时出现轴伸过长顶到联轴器内壁、或者扁位尺寸不匹配导致传动打滑的问题。从结构设计思路来看，这类步进电机的定子与转子部分封装在方形机壳内部，机壳表面做了均匀的轴向散热筋结构，建模时没有把散热筋做简化处理，因为在做设备整体热仿真时，散热筋的表面积会直接影响电机持续运行时的温升计算结果，尤其是在设备密闭安装舱内布置电机时，散热结构的还原度会直接影响结构设计阶段的热风险评估。电机尾部的出线端位置也做了精准定位，出线口的朝向、孔径尺寸都和实物一致，方便设计人员在布线时提前规划线缆弯折半径，避免实际装配时线缆和设备其他结构件产生剐蹭。从实际使用场景来说，这款电机的保持扭矩适配0.5-2Nm区间的轻载传动需求，搭配对应的步进驱动器可以实现整步、半步、细分驱动，在低速运行时的扭矩输出平稳性较好，不会出现明显的低频振动问题，适合用在对运行噪音有一定要求的桌面级自动化设备上。建模时特意把电机本体的各个装配拆分面做了保留，比如前端盖和机壳的配合止口、后端盖的封装结构，方便做有限元分析时直接拆分网格，不用再对模型做二次几何清理。

　　很多设计人员在选型初期容易忽略电机本体的长度尺寸带来的安装干涉问题，这款电机的机身长度对应57H22的型号命名规则，建模时严格还原了机身总长度、前端法兰到输出轴端面的距离、后端盖到出线口的突出尺寸，在做设备内部布局时，可以直接把模型调入装配体做空间校验，比如在设计滑台模组的后置安装位时，能提前确认电机尾部会不会和设备背板、拖链槽产生空间冲突。另外，前端法兰的定位凸台尺寸也做了精准还原，这个凸台是和安装板定位孔配合的关键结构，公差配合一般选H7/js6，建模时把凸台的外径、突出高度都做了准确还原，方便设计人员在做安装板的定位孔设计时直接匹配尺寸，保证电机输出轴和传动机构的同轴度，减少因为安装不同心导致的联轴器磨损、轴承异响问题。

　　从功能特性上来说，两相混合式步进电机不需要额外的编码器反馈就能实现开环定位，成本比伺服电机低很多，同时定位精度能满足大部分轻载自动化场景的需求，在非标自动化设备的送料机构、分拣机构、升降机构里应用非常广泛。做这个模型的时候，没有把内部的定子绕组、转子铁芯做过度简化的实心处理，而是按照实际的叠片结构做了分层示意，虽然在一般的装配干涉检查里不需要用到内部结构，但在做电机的教学演示、结构原理讲解时，这个分层结构能更清晰地展示混合式步进电机的内部构成。另外，电机表面的安装螺丝孔位都做了螺纹修饰，方便在生成工程图时直接标注螺纹规格，不用再手动添加螺纹注释。很多新手建模时容易把电机的安装孔做成通孔，忽略沉孔的深度，导致实际装配时螺丝头突出法兰端面，和安装板之间产生间隙，这个模型里的四个安装沉孔都按照实际的M4螺丝安装规格做了沉孔深度还原，能直接用来指导安装板的孔位设计。在做设备的维护空间预留时，这个模型的尺寸精度也能提供参考，比如电机尾部的出线端需要预留至少30mm的线缆弯折空间，输出轴端和联轴器配合的位置需要预留足够的拆装空间，这些尺寸都能通过模型直接测量，不用反复翻阅纸质样本。
