工业用三相异步鼠笼式电动机结构

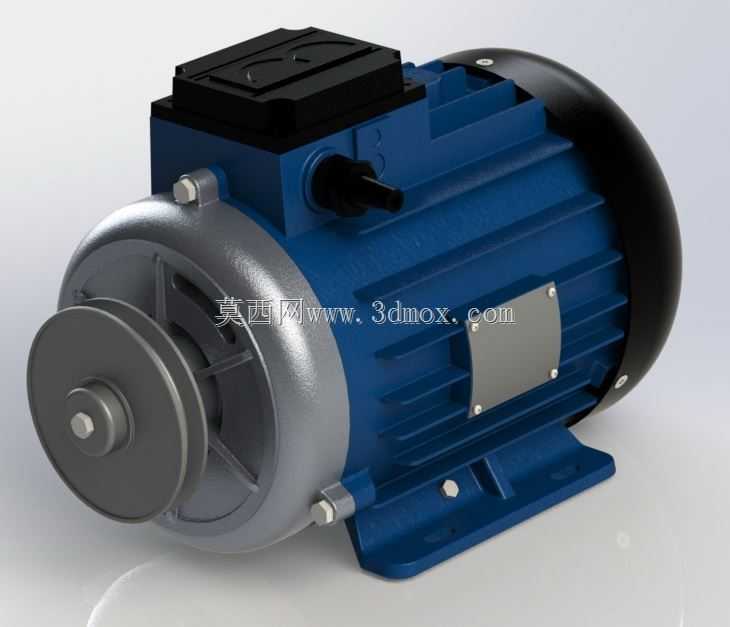

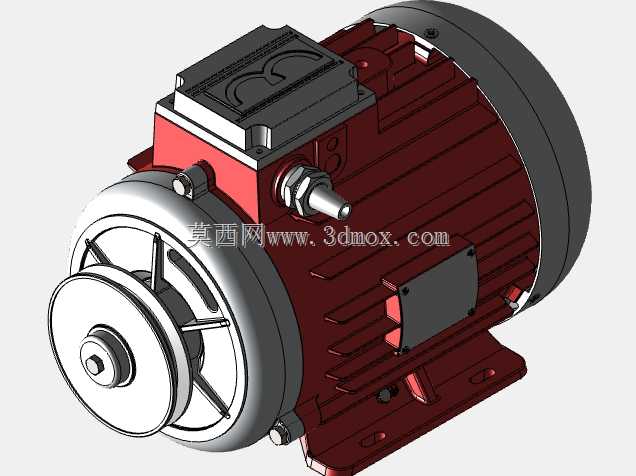

这款电机的三维结构还原了工业场景中常用的封闭自扇冷式鼠笼异步电机的完整细节，从端盖的散热筋布局到接线盒的防水密封结构，再到底座的安装孔位公差预留，都完全贴合实际量产产品的工程设计逻辑。在各类工业传动场景中，这类电机是应用最广泛的动力输出单元，不管是机床的主轴进给驱动、输送线的辊筒动力提供，还是风机、水泵的动力源匹配，都能见到同结构产品的身影，其核心作用是将电能转换为旋转机械能，为整套设备提供稳定的扭矩输出。

从功能特性来看，模型还原的这款电机采用外壳带轴向散热筋的设计，运行时尾部自带的风叶随轴转动，带动空气沿散热筋轴向流动，带走定子绕组产生的热量，保证长时间满负载运行时绕组温度维持在绝缘等级允许的范围内；前端盖的轴承位预留了润滑脂加注通道的结构，日常维护时不需要拆解端盖即可补充润滑脂，降低运维工作量；顶部的接线盒采用倾斜出线的密封结构，适配不同走向的电缆穿管安装，接线端子排的布局支持星型、三角型两种接线方式切换，可适配不同等级的供电电压。

设计过程中，首先要确定的是中心高参数，这直接决定了电机的安装互换性，模型中底座安装孔的跨距、轴伸端的直径与长度、键槽尺寸都严格对应标准机座号的尺寸边界，保证选型替换时不需要改动原有设备的安装位。定子与转子的气隙在模型中做了精准还原，实际生产中这个气隙值通常控制在0.2-1mm之间，既不能过大导致励磁电流增加、功率因数降低，也不能过小导致定转子扫膛，这部分的尺寸公差在建模时就做了装配间隙的预留，方便后续做运动仿真时验证转动干涉情况。端盖与机座的配合采用止口定位结构，止口的配合公差选H7/js6，既保证装配时的同轴度要求，又方便拆解维护；前端输出轴带的带轮安装位做了轴肩定位，带轮靠轴肩与轴端挡圈双重固定，避免正反转切换时带轮发生轴向窜动。

在安装边界的设计上，底座的四个安装孔做了长圆孔设计，允许安装时存在小范围的位置调整，抵消设备机架焊接加工带来的安装位误差；接线盒的位置设置在机座顶部，不管是卧式安装还是侧壁安装都能方便接线操作，同时接线盒的旋转角度支持90度调整，适配不同方向的线缆走线需求。轴伸端的密封采用双唇形密封圈结构，阻挡外界的粉尘、水汽进入轴承腔，适配多粉尘、潮湿的车间作业环境；机座底部的吊环螺纹孔也做了结构还原，方便大机座号的电机吊装转运时安装吊环，保证安装过程的操作安全。

建模过程中对散热筋的布局做了优化，筋条的高度从机座中部向两端逐渐降低，既保证散热面积满足功率损耗的散热需求，又避免筋条过高导致机座铸造时出现缩孔缺陷，同时筋条的圆角处理完全符合铸造工艺要求，没有出现尖锐棱角导致的应力集中问题。尾部风罩采用镂空格栅结构，格栅的通风面积经过匹配计算，保证通风量满足散热要求的同时，能阻挡外界较大的杂物进入风叶腔，避免风叶被卡滞导致电机烧毁。
