霍耶HMA3系列三相异步电动机结构

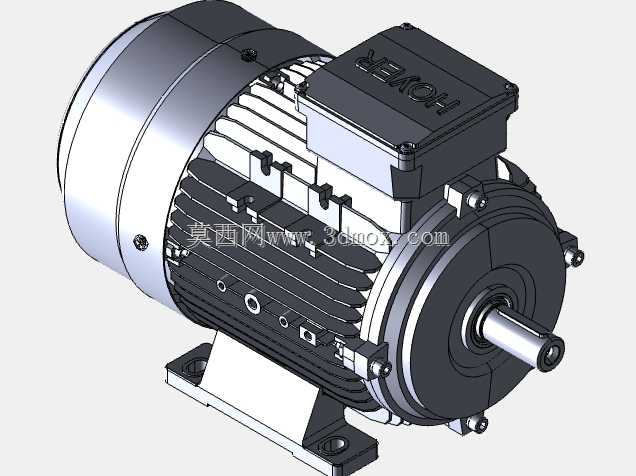

　　这款三相异步电机的三维结构还原，完全贴合工业现场选型与结构校核的实际需求，做设备传动方案布局时，这类标准机座号的电机是最常用的动力源，从输送线辊道驱动、小型泵组配套到风机、轻工机械的动力输入，几乎覆盖了通用工业场景里80%以上的中小功率固定转速传动需求。模型完整还原了B3底脚安装的结构特征，机座采用带散热筋的铸铁壳体结构，轴向排布的散热筋顺着电机运行时自带的风叶气流方向设计，能在自扇冷工况下让壳体表面的空气流通效率最大化，避免长时间额定负载运行时绕组温升超标，接线盒设置在机座顶部的居中位置，预留了足够的线缆弯折空间，不管是从设备上方还是侧方走线，都不会和周边的机架、护罩产生安装干涉。

　　输出轴采用标准圆柱轴伸带键槽的结构，轴伸端的轴承位、密封槽尺寸完全符合IEC标准尺寸规范，做轴系配套时可以直接匹配标准联轴器、带轮或者减速机输入轴，不需要额外做转接结构的二次设计。底脚的安装孔采用长圆孔设计，安装时可以在小范围内调整电机的轴向位置，方便张紧三角带或者调整联轴器的同轴度，四个安装面的平面度公差在模型里也做了细节还原，能直接用来校核安装垫板的平面度要求，避免安装时因为底脚贴合不实导致运行时产生振动。端盖部分的止口配合尺寸、轴承室的结构都做了1:1还原，非轴伸端的风罩、风叶结构也完整呈现，做设备整体的安全防护设计时，可以直接参考风罩的外轮廓尺寸预留散热空间，避免护罩距离风罩过近阻挡进风通道。

　　从设计思路上看，这款电机的结构完全遵循通用工业电机的模块化设计逻辑，机座、端盖、接线盒、轴承组件都是标准化模块，同机座号不同功率的电机可以共用大部分壳体零件，能有效降低生产制造的备件成本，也方便现场运维时的零件替换。在做设备三维布局时，这个模型可以直接导入装配体，用来校核电机和周边部件的安全间隙，比如和设备机架的最小距离、和传动部件的对接尺寸、接线盒的操作空间是否足够，不需要再手动测量样本尺寸绘制简化模型，能大幅缩短方案设计阶段的布局时间。

　　模型的安装边界尺寸完全符合112M机座号的标准规范，轴中心高、底脚孔的跨距、轴伸直径和长度、整机总长和总高都和实物一致，做设备基础设计时可以直接提取安装孔的坐标位置，预留固定螺栓的安装空间，也能提前核算电机安装后整机的重心位置，避免设备运行时因为动力部件重心偏移产生振动。绕组部分虽然是内置结构，但模型里也预留了定子腔体的空间尺寸，做电机散热仿真或者改制设计时，可以直接基于这个模型拆分零件，不需要重新绘制壳体的基础结构。另外接线盒内部的接线端子排布空间也做了还原，做电气布线设计时可以参考腔体大小选择合适的线径和接线端子规格，避免出现线缆过多无法装入接线盒的问题。这类标准电机的三维模型，在非标设备设计过程中是最常用的通用动力部件模型，精准的结构还原能避免设计阶段出现尺寸干涉、安装空间不足的问题，减少后期加工装配时的整改工作量，不管是做新设备的方案设计，还是现有设备的运维改造，都能提供准确的结构参考。
