120规格8毫米T型槽可调机床复合阀块

在中小批量多品种零件的机加工场景里，工装的通用化程度直接决定了换产效率与单件加工成本，传统专用夹具往往只适配单一零件，换产时需要重新打表找正、拆装压板，不仅占用大量机床有效加工时长，反复拆装带来的定位误差也会直接影响零件加工精度。这款可调式复合阀块类工装，正是针对通用机床、数控铣床的快速装夹需求设计，采用预制单元模块化组装的思路，不需要针对特定零件做二次结构开发，拿到手即可根据工件的外形尺寸、装夹受力点灵活调整定位块的排布位置，适配不同轮廓的板类、块类、异形结构件的装夹作业。

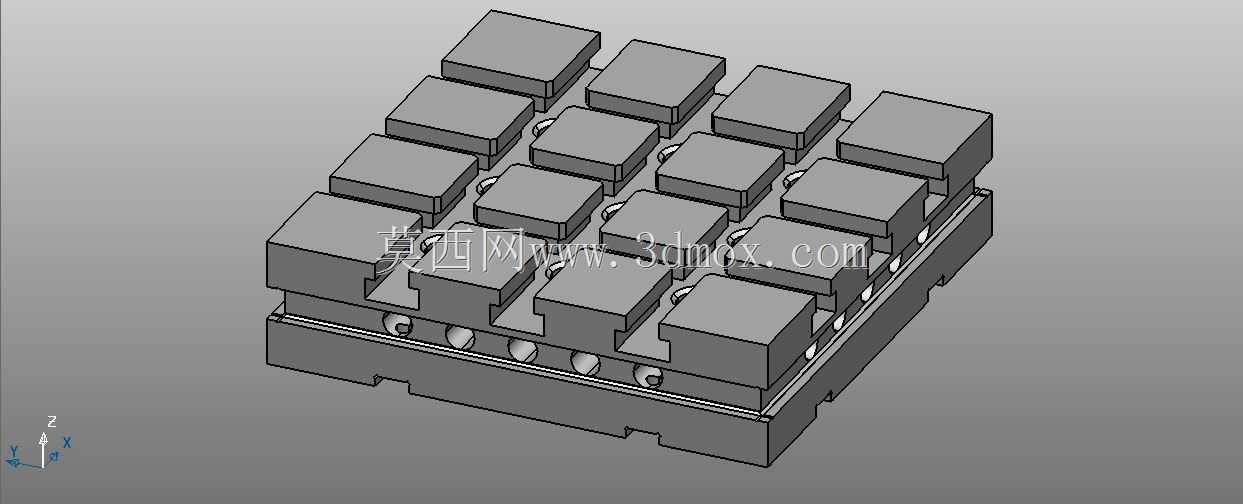

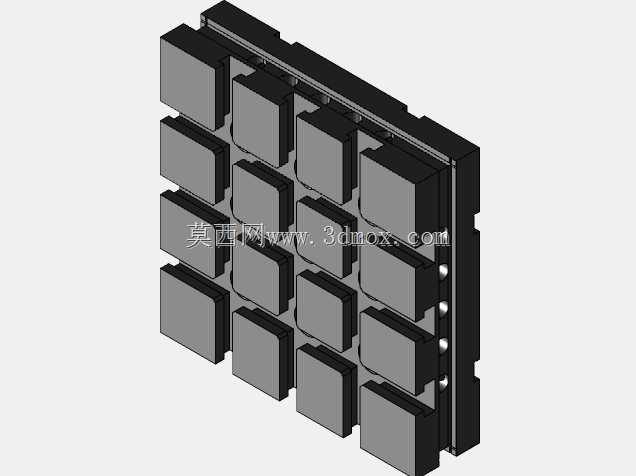

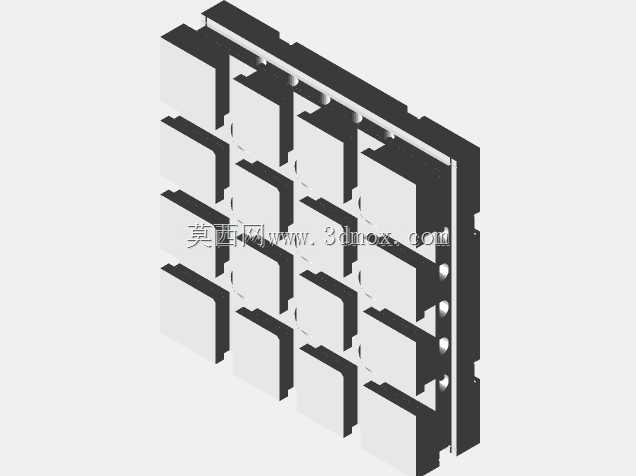

从结构设计逻辑来看，整个模块的底座采用统一的T型槽安装基准，槽宽为8毫米，完全匹配常规铣床、加工中心工作台的标准T型槽规格，安装时不需要额外制作过渡连接板，直接通过标准T型螺栓即可将整个模块固定在机床工作台上，底座的安装边界尺寸为120x120x30毫米，属于紧凑型工装单元，既可以单个独立使用装夹小型零件，也可以多个模块并排拼接，组成更大范围的装夹基面，适配尺寸跨度更大的工件加工需求。底座上的定位单元采用矩阵式排布设计，每个独立的夹紧定位块都可以沿着底座上的导向槽做横向、纵向的位置调整，调整到位后通过内置的锁紧结构即可完成固定，不需要额外配打定位销或者焊接固定，调整过程不需要复杂的专用工具，普通内六角扳手即可完成全部操作，一线操作工人经过简单熟悉就能快速上手。

实际加工场景中，这类模块化装夹单元的优势十分明显，比如在加工多品种小批量的液压阀块、小型模具镶件、设备非标零配件时，不需要针对每个零件设计专用夹具，只需要根据工件的外形轮廓，调整对应位置的定位块，留出刀具的走刀避让空间，就能快速完成装夹找正。相比传统的压板装夹方式，这种矩阵式定位块的夹紧点分布更均匀，不会出现压板压持位置不当导致的工件变形，尤其是针对薄壁类、易变形的有色金属零件加工，均匀分布的夹紧力可以有效降低装夹变形带来的平面度、平行度超差问题。同时每个定位块的支撑面都做了等高磨削处理，组装完成后整个装夹基面的平面度可以控制在0.02毫米以内，不需要每次装夹都重新修磨支撑面，大幅减少了装夹准备时间。

从结构细节来看，底座的导向槽采用了梯形截面设计，和定位块底部的导向结构完全贴合，调整过程中不会出现晃动间隙，锁紧后定位块的侧向受力能力可以满足常规铣削、钻削加工的切削力要求，不会因为切削振动出现定位偏移。定位块的顶部和侧面都设计了夹紧支撑面，既可以作为工件的侧向定位基准，也可以配合压紧螺钉实现对工件的向下压紧，一个单元同时实现定位与夹紧两种功能，减少了工装的零件数量，也降低了日常维护的成本。整个模块的所有组装单元都采用标准化尺寸设计，单个定位块如果出现磨损，可以直接更换同规格的备件，不需要整体报废整个工装，长期使用的维护成本远低于传统专用夹具。

在生产线的工装配置中，这类通用可调模块还可以和其他标准工装组合使用，比如配合平口钳、回转工作台使用时，可以作为扩展装夹基面，拓展原有工装的装夹范围，不需要额外采购大规格的专用夹具。对于工装设计人员来说，这类预制模块化单元也可以作为通用工装库的标准件，在做工艺方案设计时直接调用，不需要从零开始绘制工装的每一个零件，大幅缩短工艺准备周期，也减少了工装制造的材料浪费与加工成本。在实际安装调试时，只需要保证底座与机床工作台的贴合面清洁无铁屑，按照T型槽的方向摆正底座，锁紧固定螺栓后，用百分表拉表校正底座的基准边与机床坐标轴平行，后续调整定位块时就可以直接依托底座的基准做尺寸调整，不需要每次都重新校正整个工装的坐标基准，进一步压缩换产时的辅助时间。
