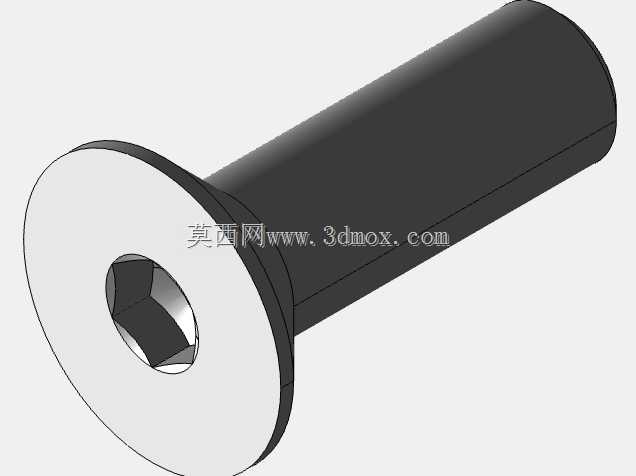

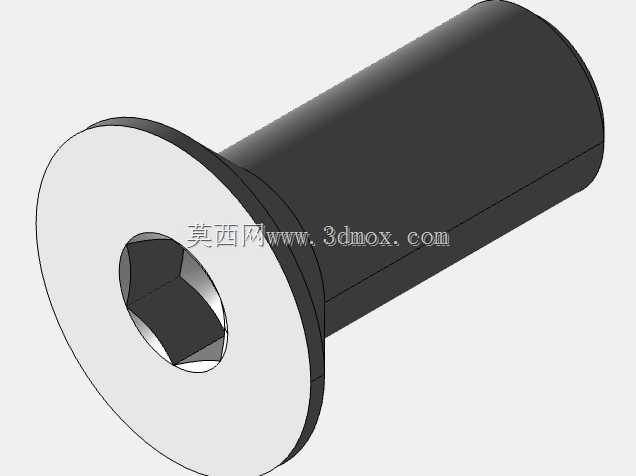

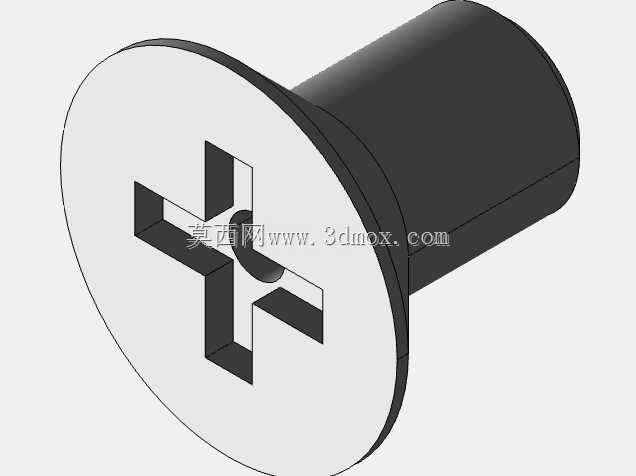

沉头内六角螺栓三维数模

这款沉头螺栓的三维数模，完全按照实际紧固件的加工成型逻辑搭建，可直接用于各类设备的装配干涉校验、工装夹具设计匹配以及整机BOM清单的虚拟搭建环节。在日常的非标自动化设备设计、小型消费电子结构组装、仪器仪表内部构件连接场景中，这类小规格沉头螺栓是使用频率极高的紧固件，它最大的装配特点就是安装完成后螺栓头部可以完全沉入被连接件的沉孔内，不会在安装面形成凸起结构，避免突出的螺头干涉其他运动部件，也能让设备外表面保持平整顺滑，不会出现勾挂线缆、刮蹭操作人员衣物的问题。

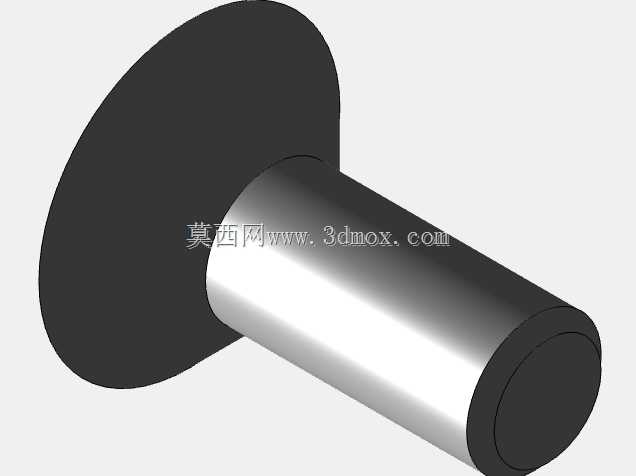

从结构设计逻辑来看，模型完整还原了沉头螺栓的核心结构特征：头部采用90度锥面设计，这个锥度是和被连接件上的沉头孔锥度完全匹配的，装配过程中随着螺纹旋紧，锥面会自动形成定心效果，不需要额外做定位校准就能保证螺栓轴线和安装孔轴线重合，避免出现偏载导致的螺纹滑牙、连接松动问题。螺杆部分靠近头部的位置设计有一小段无螺纹的光杆过渡段，这个结构很多新手建模时容易忽略，实际生产中这段光杆的作用是在螺栓穿入被连接件光孔时起到导向作用，同时避免螺纹起始端和安装孔边缘发生刮蹭，保护安装孔的表面精度，也能降低装配时的拧入阻力。螺杆末端做了微小的倒角处理，这也是符合紧固件生产规范的细节，倒角可以引导螺栓顺利旋入内螺纹孔，不会出现螺纹错牙、顶坏内螺纹牙型的问题。

在安装边界的尺寸匹配上，使用这个数模做装配设计时需要注意几个关键尺寸的校验：首先是沉头孔的加工尺寸，沉孔的直径要比螺栓头部最大直径大0.2-0.3mm，给安装留出足够的调整间隙，沉孔的深度要略大于螺栓头部的厚度，保证螺栓拧紧后头部端面低于安装面0.1-0.2mm，不会出现露头问题；其次是穿过螺栓的光孔直径，要比螺杆公称直径大0.1mm左右，间隙过小会导致螺栓穿入困难，间隙过大则会影响连接的定位精度，容易出现两个被连接件错位的问题。如果是用于有密封要求的安装场景，还可以在沉头锥面处搭配适配的密封垫片，这时候数模也可以直接调整尺寸预留垫片的安装空间，不需要重新搭建基础结构。

从实际使用场景来说，这类小规格沉头螺栓经常用在仪器仪表的外壳拼接、小型阀门的阀块组件连接、电子设备的内部支架固定等位置，因为这些场景要么对安装面的平整度有较高要求，要么安装空间比较局促，无法容纳外六角螺栓或者盘头螺钉的突出头部，沉头结构刚好能适配这类受限空间的安装需求。建模时所有的螺纹牙型都按照普通公制螺纹的基本牙型规范绘制，做运动仿真或者有限元受力分析时，可以直接提取螺纹面的接触参数，不需要二次修正模型结构；如果是用于装配示意类的场景，也可以直接简化螺纹特征，降低整机装配体的文件大小，提升软件运行流畅度。

很多设计人员在选用这类螺栓时容易忽略的一个点是沉头的受力特性，因为沉头螺栓的锁紧力是通过锥面传递到被连接件上的，如果被连接件的材质比较软，比如铝合金、工程塑料，直接锁紧容易导致沉孔表面被压溃，出现螺栓松动的问题，这时候在数模阶段就可以提前考虑增加硬质平垫或者做沉孔镶套的结构，这个模型的头部锥面尺寸完全符合国标紧固件的参数，搭配标准垫片的数模可以直接完成装配校验，不需要反复测量尺寸调整配合间隙。另外在做装配工艺规划时，这个数模也可以用来模拟螺栓的拧入路径，确认周围是否有结构件会挡住拧紧工具的操作空间，提前调整周边零件的布局，避免实际装配时出现工具无法就位的问题，减少后期打样阶段的设计变更次数。
