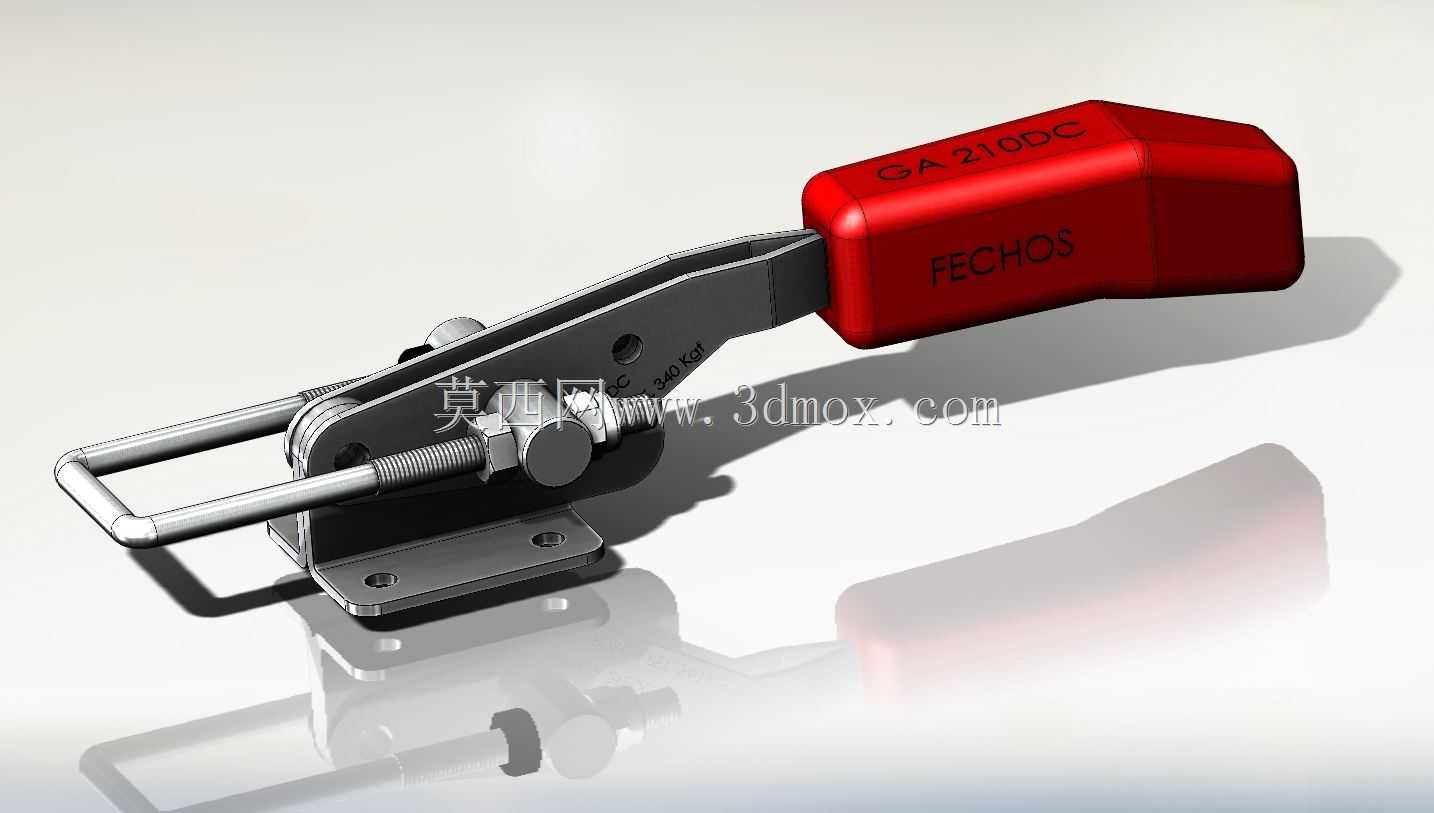

可调式搭扣型快速锁紧夹持工装结构

　　这款可调式搭扣锁紧结构，在工业现场的工装治具、箱体舱门、设备检修盖板、小型焊接工装的快速压紧场景中应用十分广泛，区别于传统螺栓紧固需要反复拧动的操作逻辑，这类搭扣式夹钳依靠肘节机构的过死点锁止特性，单次扳动操作即可完成锁紧或者解锁动作，单工位的装夹耗时可以压缩到一秒以内，在高频次开合的工位上能大幅降低操作工人的重复劳动强度。从结构组成来看，整套机构分为底座安装段、可调拉杆段、扳动手柄段三个核心部分，底座采用带沉头孔的平板式设计，两个安装孔的孔位间距经过匹配常规工装的安装孔距设计，安装时可以直接通过内六角螺栓固定在工装基板或者设备框架上，不需要额外加工适配的转接结构，底座上的铰接孔做了同轴度公差约束，保证扳动手柄转动时没有卡滞旷量。

　　可调拉杆部分采用U型拉钩搭配调节螺杆的结构，螺杆上的细牙螺纹可以实现锁紧行程的微调，现场安装时可以根据被压紧件的实际厚度、密封件的压缩量需求，旋转拉杆调整有效工作长度，调整到位后通过锁紧螺母锁死位置，避免设备运行过程中因为振动导致拉杆松脱、锁紧力下降的问题。扳动手柄部分做了包覆式的绝缘防滑握套，握套的曲面造型贴合人手握持的弧度，操作时手掌发力的受力面均匀，不会出现硌手的问题，同时握套的材质选用耐油耐磨的橡塑材料，在车间有切削液、润滑油飞溅的环境下也不会出现打滑、老化开裂的问题。

　　从锁止原理来看，当手柄扳动到锁紧位置时，铰接点会越过拉杆拉力的作用线形成机械死点，这时候哪怕被压紧件存在一定的振动冲击、或者拉杆受拉力反向作用，机构也不会自行松脱，只有主动施加扳动力将手柄推过死点位置才能解锁，这种机械锁止的特性不需要额外增加弹簧或者锁销辅助定位，可靠性远高于依靠摩擦力锁紧的夹持结构。在安装边界上，这套夹钳的底座安装面到拉钩锁紧位的垂直距离、手柄完全打开后的外伸尺寸都做了紧凑化设计，在狭小的工装安装空间内也能布置，不会和周边的管线、其他工装部件产生运动干涉；锁紧状态下手柄贴合在机构主体侧方，不会突出过多形成安全隐患，避免车间内人员走动时被突出的手柄剐蹭。

　　在实际选型适配时，这类搭扣夹钳可以根据需要的锁紧力大小匹配不同的规格，小规格的可以用于电气箱门、小型检具的压紧，大规格的可以用于焊接工装、物流周转箱的锁固，拉杆的U型钩端可以根据实际挂接需求更换不同的挂钩形式，适配不同的被连接件挂点结构。建模过程中对各个铰接位置的转动间隙做了配合公差设定，既保证转动灵活没有卡滞，又不会因为间隙过大导致锁紧后存在旷量，所有的棱角位置都做了小圆角过渡处理，避免加工和使用过程中出现锐边割手的问题，受力较大的铰接销轴位置做了局部加强设计，保证在额定锁紧力下长期使用不会出现销轴变形、铰接孔磨损扩孔的问题。
