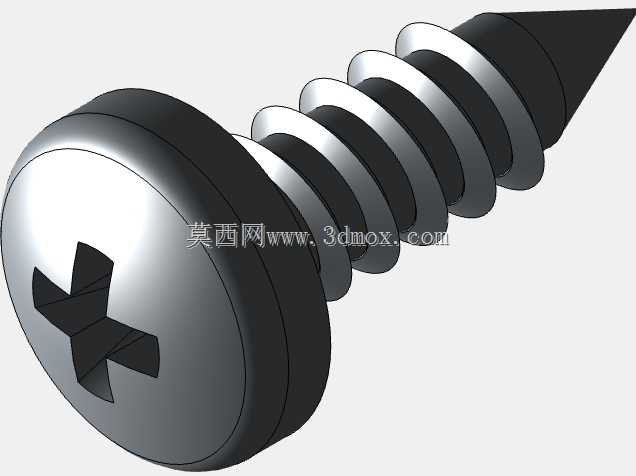

十字槽盘头带尖自攻螺钉结构设计

在低压电气柜内部走线固定、小型家电塑料壳体拼接、仪器仪表轻薄金属构件装配这类场景里，经常会遇到被连接件厚度较薄、无法预先攻制内螺纹的工况，这时候带尖的十字槽盘头自攻螺钉就是非常适配的紧固件选择。不同于需要配套螺母或者预先攻丝的机螺钉，这类C型带尖自攻螺钉可以直接在预制的光孔内通过自身的螺纹牙型切削、挤压形成匹配的内螺纹，大幅减少装配工序的辅助时间，尤其适合批量装配的流水线作业场景。

从实际使用的需求出发，这款螺钉的头部采用盘头设计，也就是大直径的圆形柱头，相比沉头螺钉，盘头不需要在被连接件表面锪制沉孔，对被连接件的表面强度破坏更小，同时更大的头部承压面可以有效分散拧紧时的压应力，避免在较软的塑料、薄铝板表面压出凹陷，影响装配外观和连接可靠性。头部的驱动槽采用十字H型槽，也就是日常最常见的菲利普斯槽型，这种槽型对中性好，普通的十字螺丝刀就可以完成拧紧作业，不需要特殊的定制批头，在售后维修、现场装配的场景下适配性极强，不会因为缺少专用工具导致装配停滞。

螺钉的末端采用C型带尖设计，也就是锥形尖端，这种尖端的设计首先是在装配时可以快速对准预制的光孔，不需要额外的导向辅助，尤其是在视线受阻的设备内部装配时，尖端的自导向作用可以大幅降低对位难度；其次，尖端在拧入过程中可以先刺破较软的被连接材料，比如塑料、薄木板、厚度1mm以下的冷轧钢板，不需要预先钻孔也能完成拧入，当然在正式的工业装配场景下，还是会根据被连接件的材质预制对应直径的导向孔，避免拧入时材料开裂、螺钉拧断的问题。

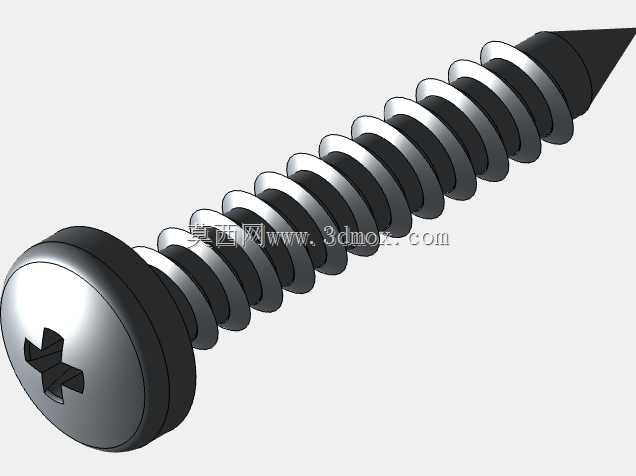

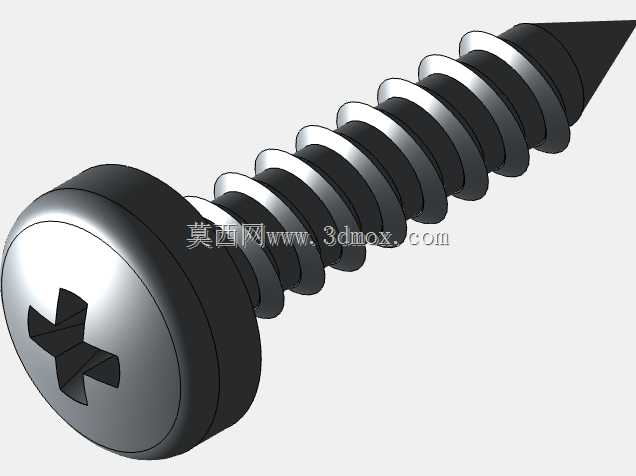

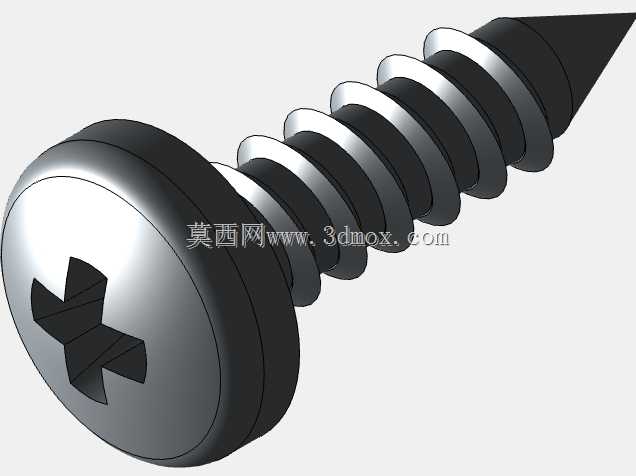

尺寸设计上，覆盖了2.2mm、2.9mm、3.5mm、4.2mm四个常用的公称直径规格，所有规格的螺钉总长度统一为13mm，这个长度是经过实际装配验证的通用尺寸，既可以满足总厚度3-10mm范围内的多层薄板连接需求，也不会因为螺钉过长导致末端突出过多干涉设备内部的其他元器件。当然在实际建模时，螺纹特征采用了全参数化的实体建模方式，牙型角、螺距、大径小径都符合自攻螺钉的通用标准，设计人员可以根据自己的实际装配需求，直接修改长度参数调整螺钉总长，不需要重新绘制螺纹特征，大幅提升改型设计的效率。

建模过程中，重点还原了螺纹牙型的真实轮廓，没有采用贴图或者简化的装饰螺纹线，而是做了实体切除的真实螺纹结构，这样在做装配干涉检查、有限元受力分析的时候，可以真实模拟螺纹和被连接件的啮合状态，不会因为螺纹简化导致分析结果出现偏差。头部的十字槽也做了符合标准的深度和锥度设计，批头和槽型的配合间隙控制在合理范围内，可以模拟真实拧紧时批头和螺钉的配合状态，避免做装配动画时出现批头和螺钉槽干涉穿模的问题。

在实际选型使用时，需要注意不同公称直径对应的预制孔尺寸：比如在ABS塑料材质上装配时，2.2mm直径的螺钉推荐预制1.7mm的导向孔，2.9mm直径推荐预制2.2mm导向孔，3.5mm直径推荐预制2.7mm导向孔，4.2mm直径推荐预制3.2mm导向孔；如果是在0.8mm厚的冷轧钢板上装配，导向孔直径要比塑料件上的大0.1-0.2mm，避免拧入时扭矩过大导致螺钉槽拧花或者螺钉断裂。另外盘头的直径比对应公称直径大2-2.5倍左右，这个承压面积在拧紧到推荐扭矩时，不会在塑料表面产生超过材料屈服强度的压应力，不需要额外加装平垫片，减少装配的零件数量。

这类自攻螺钉的连接属于可拆卸连接，在需要反复拆装的场景下，只要被连接件的内螺纹没有被滑牙损坏，就可以重复拧入使用，相比抽芯铆钉这类不可拆卸的紧固件，后期维护更换内部元器件的时候会方便很多。同时因为是自攻成螺纹，螺纹和被连接件的啮合紧密性更好，在有轻微振动的设备上，比如小型风机、便携式检测仪器上使用时，配合适当的拧紧扭矩，不容易出现松动脱落的问题，当然如果振动量级较大，还是可以在螺纹上涂少量螺纹锁固胶提升防松性能。

从三维建模的角度来说，这个模型的所有特征都保留了建模历史，参数化的设计可以让使用者快速衍生出不同长度、不同直径的同系列螺钉模型，不需要从零开始绘制，对于做整机设备装配的设计人员来说，可以直接调用这个模型放入自己的装配体中，根据实际的板材厚度快速调整螺钉长度，检查连接位置是否有足够的装配空间，螺钉末端是否会碰到内部的线束或者元器件，提前在设计阶段规避装配干涉问题，减少后期打样时出现的装配错误。
