CNC机床用内冷插入式刀架钻头

　　在重型机械加工、汽车零部件批量生产、航空航天结构件铣削钻孔的场景里，普通外冷钻头经常遇到深孔排屑不畅、切削刃过热烧损、孔壁粗糙度不达标的问题，这款带内部冷却通道的插入式刀架钻头，就是针对这类加工痛点做的结构优化设计。从实际加工适配性来看，这款钻头的刀体采用整体硬质合金刀杆基体搭配可更换刀片的结构，区别于传统整体式钻头，刀片磨损后不需要更换整个刀体，只需要更换对应规格的切削刀片就能继续作业，能大幅降低批量加工中的刀具耗材成本。内部冷却通道的设计走的是刀体中心通液的路径，冷却介质从机床主轴的内冷接口接入后，会顺着刀杆内部的流道直接喷射到切削刃与工件接触的区域，相比普通外冷钻头从外部喷淋冷却液的方式，能直接把切削区的热量带走，避免切屑在高温下粘附在切削刃上形成积屑瘤，同时高压冷却液还能顺着螺旋排屑槽把切屑直接冲出孔腔，哪怕是加工长径比超过5倍的深孔，也不会出现切屑堵塞在孔内刮伤已加工表面的情况。

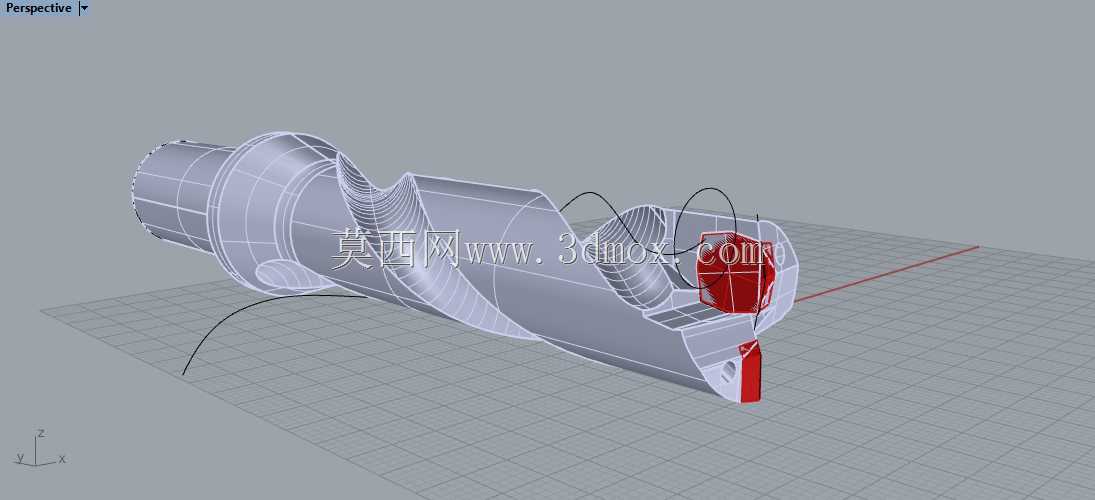

　　从结构设计的细节来看，刀体上部的夹持段采用标准的侧固式刀柄结构，能直接适配市面上绝大多数CNC加工中心、数控车床的刀架接口，不需要额外定制过渡套，安装时只需要将刀柄插入主轴锥孔或者刀架安装位，拧紧侧固螺钉就能完成装夹，夹持段的直径公差控制在h6级别，装夹后的径向跳动量能控制在0.02mm以内，能有效保证钻孔的位置精度与孔径一致性。排屑槽采用的是大螺旋角设计，螺旋升角经过反复验证调整，既能保证刀体本身的结构刚性，不会在大进给切削时出现刀体扭转变形，又能给切屑留出足够的排出空间，加工钢件时切屑会顺着螺旋槽形成规整的螺旋状断屑，不会出现长切屑缠绕刀体的问题。

　　刀体中部的限位凸台是安装定位的关键结构，凸台的端面与刀架安装面贴合后，就能确定钻头的轴向安装位置，不需要操作人员每次装夹都反复对刀调整伸出长度，能大幅减少换刀后的辅助准备时间。切削端的刀片安装位采用高精度的定位槽设计，刀片装入后通过压紧螺钉固定，定位槽的形位公差控制在微米级，保证每个刀片安装后切削刃的跳动量都在允许范围内，钻孔时各个切削刃受力均匀，不会出现单刃过载导致的刀片崩损问题。从实际加工的参数适配来看，这款钻头能适配碳钢、合金钢、铸铁、有色金属等多种常见工件材料的钻孔加工，根据加工材料的不同只需要更换对应材质的刀片即可，不需要更换整个刀体。

　　在安装边界上，需要注意刀体的总长度要匹配机床的加工行程，保证钻孔到指定深度时，刀柄部分不会与工件或者夹具发生干涉，排屑槽的长度要大于待加工孔的深度，避免孔底的切屑无法顺利排出。日常使用中，每次更换刀片时需要清理定位槽内的切屑与油污，避免杂质垫在刀片与定位槽之间导致切削刃位置偏移，影响钻孔精度；内冷通道在每次加工结束后可以通入压缩空气吹净内部残留的切削液与切屑碎屑，避免通道堵塞影响后续使用的冷却效果。相比普通的麻花钻，这种插入式刀架钻头的切削效率能提升30%以上，尤其是在大批量连续加工的场景下，刀具更换成本与停机换刀时间都能得到有效控制，内冷结构的加持也让它在深孔加工场景下的表现远优于普通外冷刀具，能满足高精度、高效率的批量机加工需求。
