Alfred Jager高频Chopper 6500 SK30电主轴结构

做加工中心主轴选型这么多年，碰到不少做精密模具、有色金属高速铣削的客户，上来就问能不能扛住长时间满负荷跑、换刀稳不稳、动平衡够不够，这款Chopper 6500 SK30主轴的结构设计，刚好踩中了高速加工场景的核心需求点。先从实际应用场景说，这类主轴最常出现在中小型高速铣削设备、雕铣机、精雕加工中心上，针对铝合金、铜合金等有色金属的高速铣削，还有小型精密模具的精加工、石墨电极的高速加工，甚至部分非金属复合材料的切削场景都能适配，核心就是靠高转速实现小切深快进给的加工逻辑，降低切削力的同时提升表面加工质量，避免传统低转速大扭矩主轴加工薄壁件时的振刀、变形问题。

从功能特性上拆解，这款主轴带气动SK30刀具更换系统，匹配DIN 650-10标准的T型槽接口，换刀动作靠内置气动结构完成，不需要额外加装复杂的打刀缸，对于紧凑型加工设备来说，能省掉不少主轴安装侧的结构空间，换刀重复定位精度能稳定控制在微米级，长时间批量加工也不会出现掉刀、偏摆超差的问题。功率输出上做了分档适配，S6-60工作制下短时间峰值功率能到10kW，S1-100连续运行功率能稳定在8kW，还有一档6.5kW的常用输出区间，刚好覆盖高速铣削时不同切深、不同进给量的负载需求，不会出现小马拉大车烧绕组，也不会大马拉小车浪费装机功率。转速上限拉到24000rpm，这个转速段配合合适的硬质合金刀具，加工铝合金时的线速度能拉到最优区间，刀具寿命比低转速主轴提升至少三成，加工表面粗糙度能直接达到镜面级要求，省去后续抛光工序。

再聊设计思路，整个主轴的外壳做了分段式结构，前段安装侧是金属散热鳍片结构，后端接线侧做了密封防护端盖，电机绕组部分直接集成在主轴壳体内部，取消了传统主轴的皮带传动、齿轮传动结构，从根源上避免了传动环节的间隙、振动和噪音问题，动平衡等级能做到G1级以上，高转速运行时的主轴端跳控制在0.002mm以内，完全满足精密加工的精度要求。外壳直径做到142mm，这个尺寸是经过多轮安装适配验证的，刚好能匹配市面上绝大多数中小型雕铣机、加工中心的主轴安装座尺寸，不需要客户额外改安装板的开孔尺寸，替换旧主轴的时候直接装夹接线就能用，降低设备改造的成本和周期。整体重量控制在27kg，对于设备的Z轴负载来说非常友好，不会因为主轴过重导致Z轴伺服电机负载过大，快速移动时出现下坠、跟踪误差超差的问题。

安装边界上需要注意几个核心尺寸，主轴前端的法兰安装位要和设备的主轴抱箍同轴度控制在0.01mm以内，后端的气动接头、电源接线端子要预留至少50mm的走线空间，避免设备Z轴上下移动时拉扯线缆和气管。冷却方式采用壳体循环冷却，安装时要接对应的冷却循环油路或者水路，保证高转速长时间运行时壳体温度稳定在室温上下5℃以内，避免热伸长导致加工尺寸超差。刀具夹持部分要严格匹配SK30标准的刀柄，装刀前要清理主轴锥孔和刀柄表面的切屑、油污，避免杂质进入导致锥孔划伤、动平衡失效。日常维护时只需要定期检查气动系统的压力、冷却回路的通畅性，不需要额外加注润滑脂，因为主轴内部的轴承采用长效油脂润滑，全密封结构能避免切削液、粉尘进入轴承腔，使用寿命比普通皮带主轴长两倍以上。

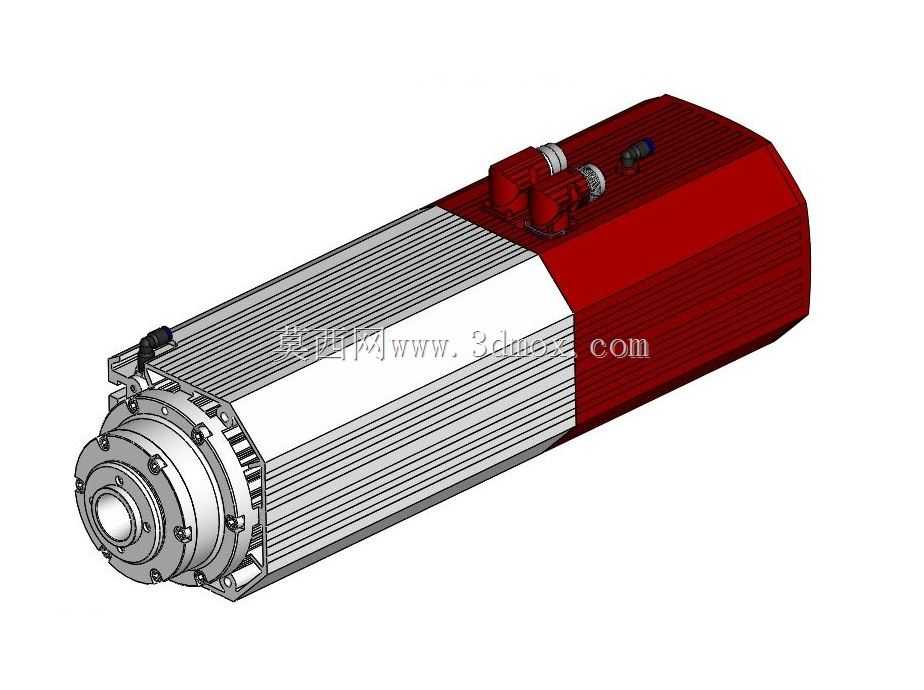

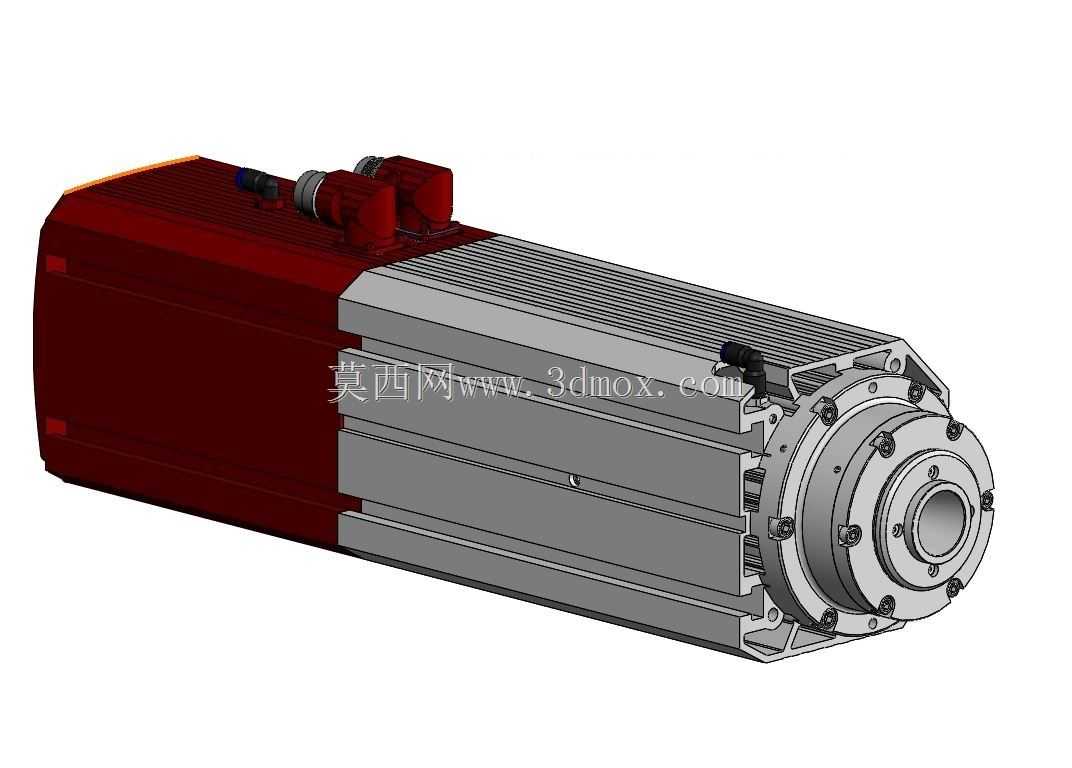

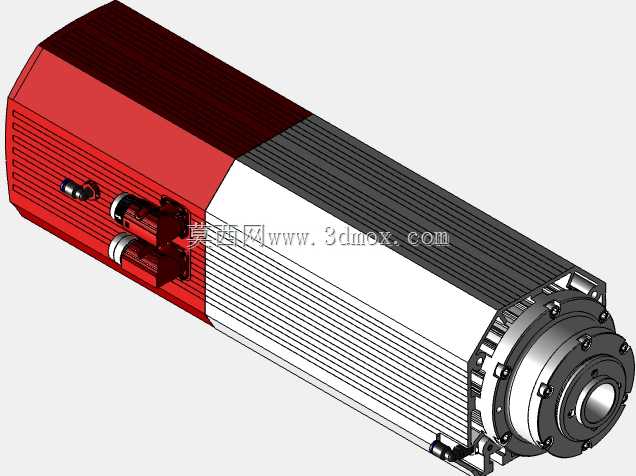

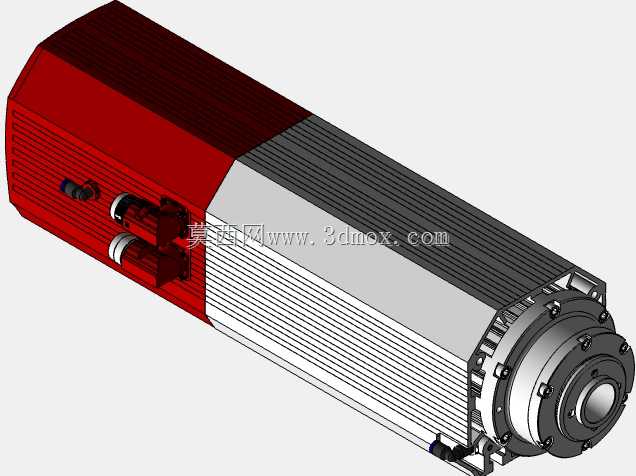

很多结构工程师在做设备三维布局的时候，经常会忽略主轴后端的接线、接气空间，导致装配的时候出现干涉，这款主轴的三维模型把所有外接接口的位置、尺寸都做了1:1还原，包括顶部的气动阀岛、电源接线盒、冷却接口的位置都和实物完全一致，导入设备装配体的时候能直接做干涉检查，提前排查安装时的空间冲突问题，不用等实物到了现场才发现布局不合理返工。另外主轴前端的密封结构做了三层迷宫式设计，模型里也还原了密封环的结构，做主轴防护设计的时候可以直接参考这个密封结构，优化设备的主轴吹气、防护板结构，避免切削液顺着主轴前端进入轴承腔，延长主轴的无故障运行时间。
