台式金属型材切割锯设备结构设计

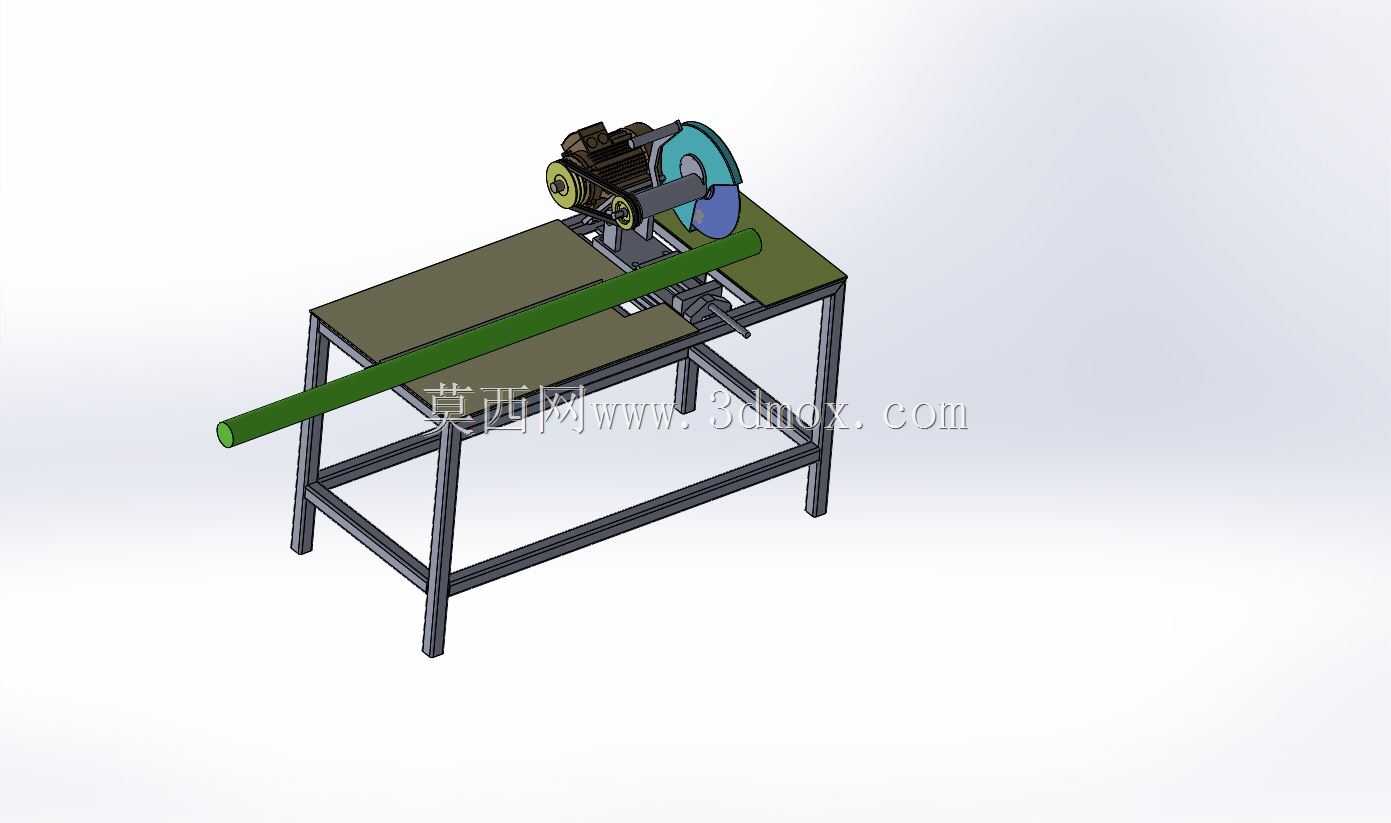

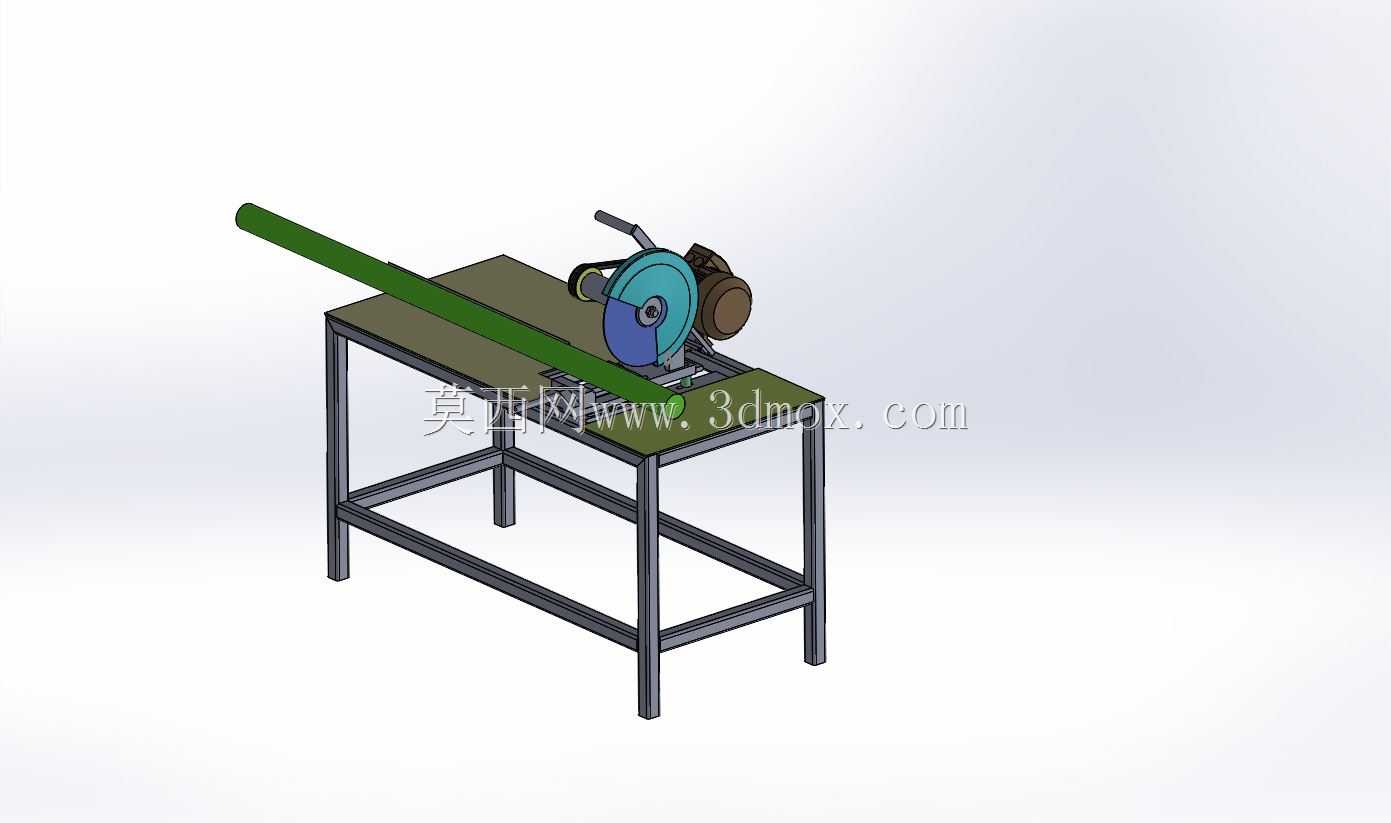

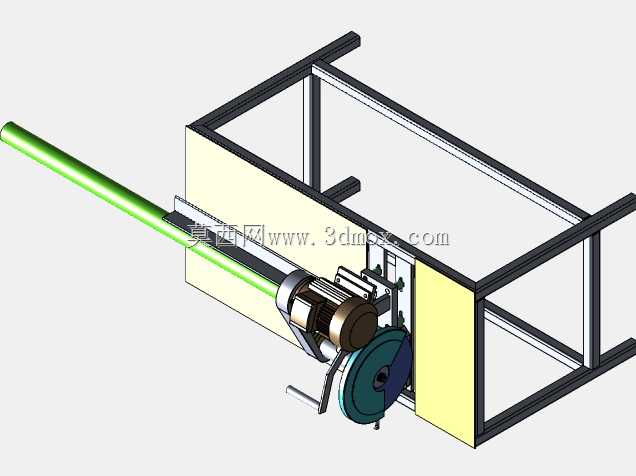

　　这款台式金属型材切割设备，主要面向小型五金加工、钢结构预制、门窗型材加工等场景的型材下料工序，可完成圆管、方管、角钢、扁钢等常规黑色金属型材的定长切断作业，适配车间固定工位的批量下料需求，也可用于维修班组的现场改制切割作业。设备整体采用方管焊接机架作为承载主体，机架底部设置四支可调支撑脚，可适配车间不平整地面的调平需求，避免切割作业时机身晃动影响切口精度；机架台面采用加厚钢板铺设，台面预留夹具安装滑槽，可根据待切割型材的截面尺寸快速调整夹持位置，适配不同规格型材的装夹需求。切割主机采用摇臂式铰接结构布置在台面后侧，摇臂铰接点设置阻尼复位结构，非作业状态下锯片可自动抬升至安全高度，避免操作人员误触锯片引发安全风险；锯切动力头采用电机直连砂轮切割片的传动结构，省去中间皮带传动的能耗损失，动力传递效率更高，同时减少皮带张紧维护的工作量。切割片外侧设置半包围式安全防护罩，防护罩采用薄钢板折弯成型，可阻挡切割过程中飞溅的高温铁屑与砂轮碎粒，防护罩朝向操作人员的一侧延伸出挡屑边，可将飞溅物导向设备后侧的排屑区域，避免铁屑烫伤操作人员。

　　设备的型材夹持机构采用丝杠进给的快速夹钳结构，夹钳钳口设置V型定位槽，装夹圆管类型材时可自动对中，无需反复调整型材位置即可保证切口与型材轴线垂直；夹钳的丝杠手轮布置在台面侧方，操作人员站在设备操作位即可单手完成型材的夹紧与松脱，上下料操作效率更高。从安装边界来看，设备整体占地长度约1.2米，宽度约0.6米，摇臂抬升至最高位置时整体高度约1.1米，无需额外的地基固定，放置在常规车间水泥地面上调平支撑脚即可投入使用，对安装场地的要求极低，适合小型加工车间的工位布置。

　　设计过程中重点优化了摇臂的受力结构，铰接点采用圆锥滚子轴承承载，可承受锯切过程中的径向与轴向复合载荷，避免长期使用后摇臂出现旷量，导致切口偏斜；切割进给的阻尼力度可通过铰接点的调节螺母调整，操作人员可根据待切割型材的壁厚与材质，调整合适的下压力度，避免下压力过大导致切割片崩碎，或是下压力过小导致切割效率低下。设备的台面后侧预留了定长挡板的安装孔位，用户可根据自身下料需求加装定长靠山，批量切割相同长度的型材时无需逐件测量尺寸，可大幅提升批量下料的作业效率；机架下部的方管框架内部预留了足够的空余空间，可放置收集铁屑的料箱，切割产生的废屑可通过台面的落屑槽直接落入料箱内，便于作业后的场地清理。

　　锯切动力头的电机接线端设置了防水接线盒，可适配车间多尘、偶尔有切削液飞溅的作业环境，避免接线端进灰进水引发电路故障；设备的操作开关采用带防护罩的按钮开关，布置在台面前端操作人员伸手可及的位置，紧急情况下可快速按下停止按钮切断动力。针对不同材质的切割需求，该设备的切割片安装位采用标准孔径设计，可适配市面上常规的树脂砂轮切割片，也可根据需求更换合金锯片用于有色金属型材的切割，设备本身无需做额外结构改动即可完成适配。整体结构没有冗余的复杂传动部件，日常维护仅需定期检查铰接点的润滑状态、夹持机构的丝杠磨损情况即可，维护成本极低，适合小型加工企业的日常生产使用。
