DN10法兰式三片式高压手动球阀结构

这款DN10通径的法兰连接手动球阀，在小口径高压流体管控场景中适配性极强，常见于实验室高纯气体管路、小型液压动力单元、化工取样支管、仪表测量引压管线这类对通径要求不高，但对密封可靠性、操作便捷性有明确要求的工况。从实际使用角度看，它的核心作用是在管路系统中实现介质的通断截断，相比同通径的截止阀、闸阀，球阀的启闭扭矩更小，全开状态下流道几乎无额外阻力，不会造成小通径管路的压损过大问题，也不容易在阀腔残留介质，适合输送洁净气体、轻质液压油、低压腐蚀性流体等多种介质。

从结构设计思路来看，这款产品采用三片式阀体结构，也就是左右两个法兰端体加中间阀体主体的拼接形式，这种设计的工程优势非常明显：首先是装配和后期维护时，不需要把整个阀门从管路上拆下来，只要松开连接三片阀体的螺栓，就能取出中间的阀芯、阀杆和密封组件，更换密封圈或者清理阀腔的效率比一体式、两片式球阀高很多，对于空间紧凑、拆装管路成本高的设备内部管线来说，这个设计能大幅降低后期运维的工作量。其次三片式结构的加工精度更容易控制，中间阀体的流道加工、左右端体的法兰密封面加工可以分开完成，不需要在复杂的一体式铸件上做深孔加工，能有效降低加工废品率，也更容易保证流道的同轴度，避免阀芯装配后出现卡滞、密封偏心的问题。

连接形式采用法兰连接，DN10的法兰尺寸符合小口径高压法兰的常规标准，安装时只要和管路端的配对法兰对齐，穿入螺栓均匀拧紧即可，相比螺纹连接的小口径球阀，法兰连接的密封冗余度更高，不会因为管路震动出现螺纹松动泄漏的问题，也不需要在安装时缠生料带、打密封胶，后期拆卸也不会因为螺纹锈蚀卡死。操作端采用扁平式加长手柄，手柄表面做了防滑标识处理，操作时只需要扳动90度就能实现全开全关，手柄的朝向可以直观显示阀门的开关状态——手柄和管路平行时为全开，垂直时为全关，现场巡检时不需要额外加装阀位指示器就能快速判断阀门状态，避免误操作。

从安装边界来看，这款阀门的整体长度控制在小口径法兰阀的常规尺寸范围内，左右法兰的螺栓孔位置对称，安装时不需要额外预留过长的管路间距，阀杆顶部的操作高度也控制得比较低，即使在密集排布的仪表管线架上，也不会和周边的其他阀门、仪表产生干涉。阀芯采用浮动式球芯结构，配合软质密封阀座，在低压工况下就能依靠介质压力把球芯压向出口侧阀座，实现可靠密封，不需要额外的预紧力调整；阀杆部位采用下装式结构，也就是阀杆从阀体内部装入，即使阀杆处的密封出现老化，带压工况下阀杆也不会被介质压力顶出，避免出现阀杆飞出的安全隐患，这个设计符合高压小口径阀门的安全设计要求。

在实际选型适配时，这款阀门的通径刚好匹配10mm内径的管路，适合流量不大但需要快速截断的支路，比如小型反应釜的进料支管、设备的冷却水旁通支路、气动系统的气源总阀等场景。它的三片式结构也支持用户根据实际工况更换不同材质的密封件，比如输送腐蚀性介质时更换氟橡胶密封，输送高温介质时更换对位聚苯密封，不需要更换整个阀体，能有效降低备件成本。另外，阀体的外部结构做了均匀的壁厚设计，既保证了高压工况下的结构强度，也不会因为壁厚过大造成整体重量过高，小口径管路本身的支撑强度有限，较轻的阀体重量不会给管路带来额外的承重负担，也不需要额外加装阀门支撑支架，进一步降低了安装成本。

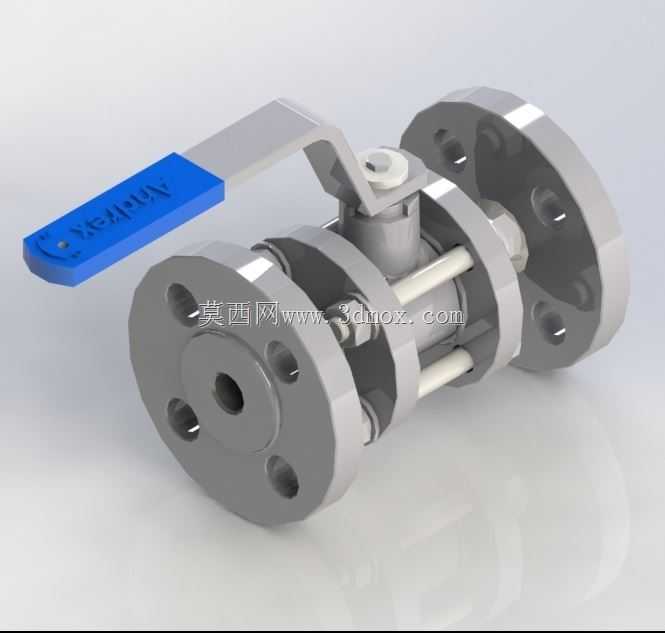

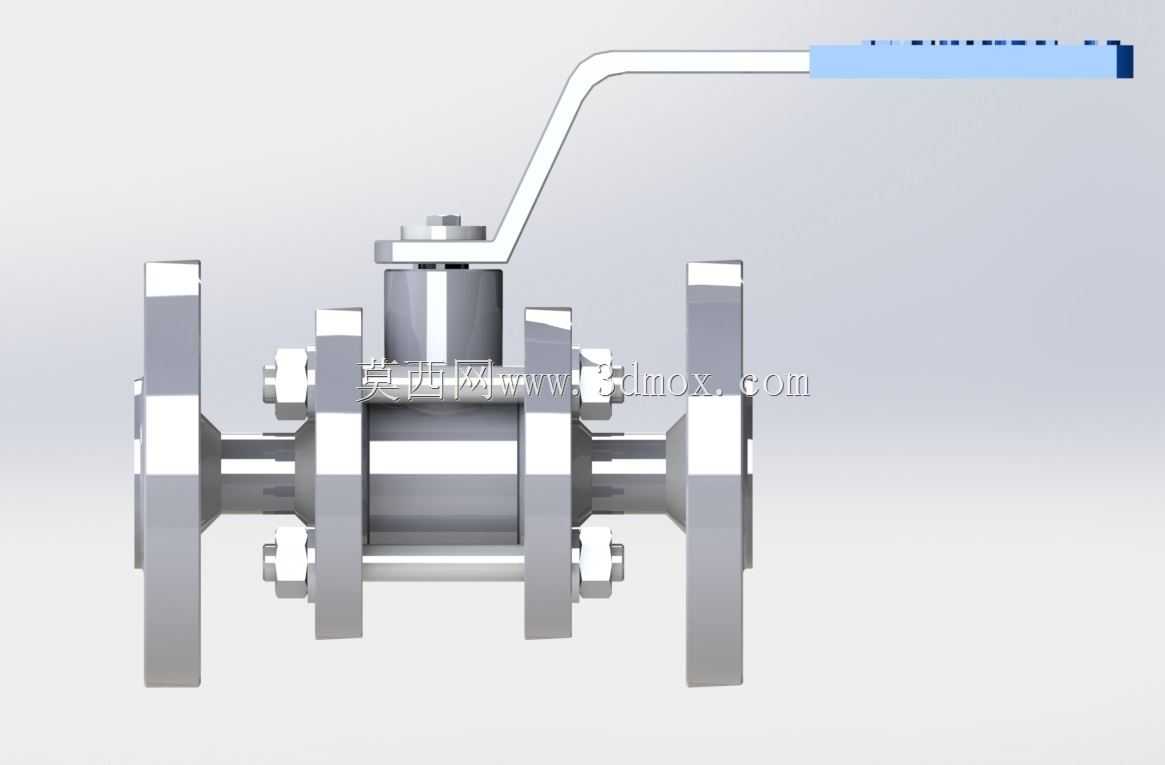

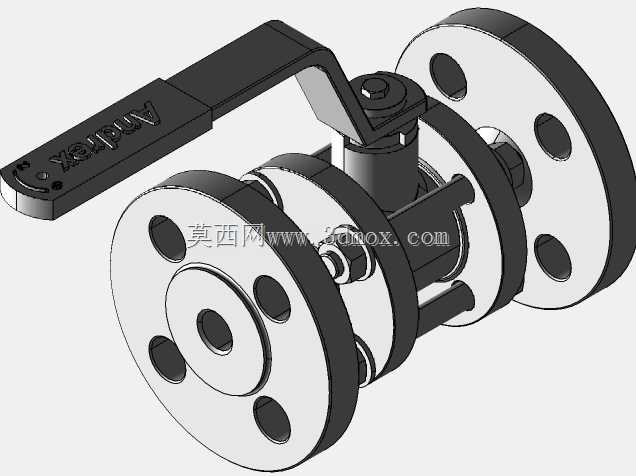

从建模细节来看，这个模型还原了三片阀体之间的连接螺栓结构、法兰端的螺栓孔分布、手柄的防滑标识、阀杆的密封压盖结构，甚至连球芯和阀座的配合间隙都做了准确还原，对于做管路布局设计、设备装配仿真的工程师来说，直接调用这个模型就能完成管路干涉检查、操作空间校验，不需要自己从零开始测绘建模，能大幅缩短设计阶段的建模时间。而且模型的安装尺寸完全符合常规小口径三片式法兰球阀的行业通用尺寸，选型时直接把模型导入装配体，就能准确预留安装位置，不会出现后期安装时阀门和周边部件干涉、法兰孔对不上的问题。
