气动活塞驱动灌装阀结构设计

在日化、食品、医药行业的小剂量定量灌装工位，这类气动活塞驱动的灌装阀是核心执行部件，直接决定灌装精度、物料适配性与产线连续运行稳定性，区别于传统转阀、弹簧复位灌装头，该结构采用活塞杆直接作为截止门的设计思路，省去了额外的阀芯传动副，从根源上减少了物料残留与密封磨损点。

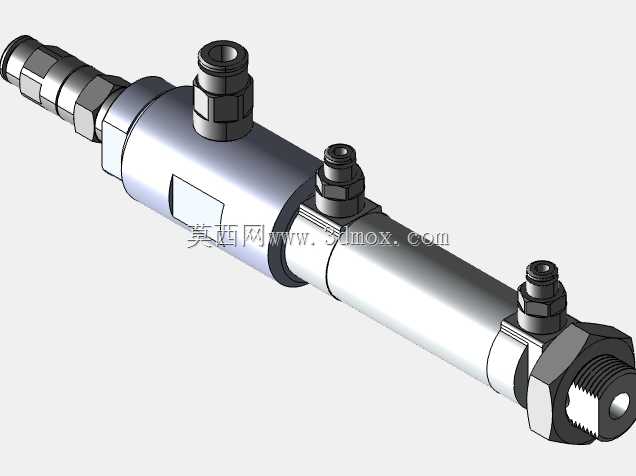

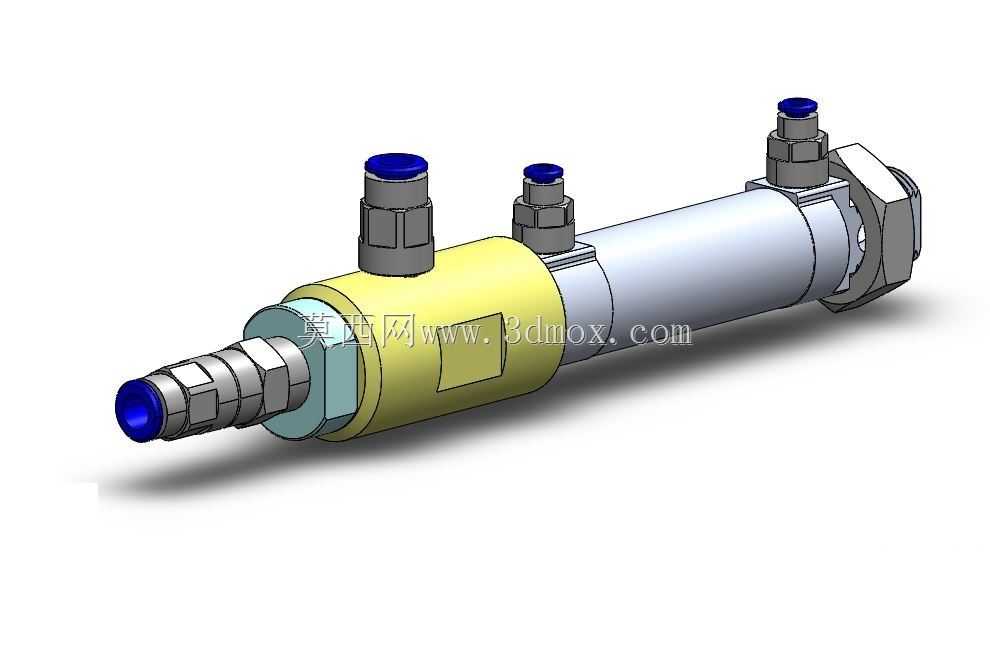

从实际应用场景来看，这类阀件适配低粘度液体到中等粘度粘稠物料的灌装作业，前端宝塔接头直接对接灌装出料嘴，三个侧置接头分别对应气缸驱动气路、料缸进料通路与清洗通路，安装时无需额外设计转接法兰，阀身主体的圆柱段可直接卡装在灌装机架的V型定位块上，轴向定位依靠阀身中部的黄色轴肩完成，径向锁紧仅需两个M6内六角顶丝即可固定，整体安装边界控制在直径42mm、长度210mm的圆柱空间内，不会与周边的灌装升降机构、瓶体定位卡爪产生运动干涉。

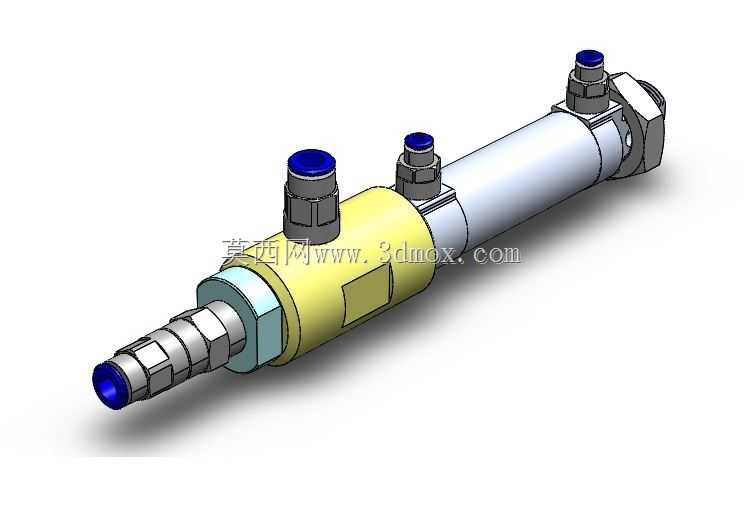

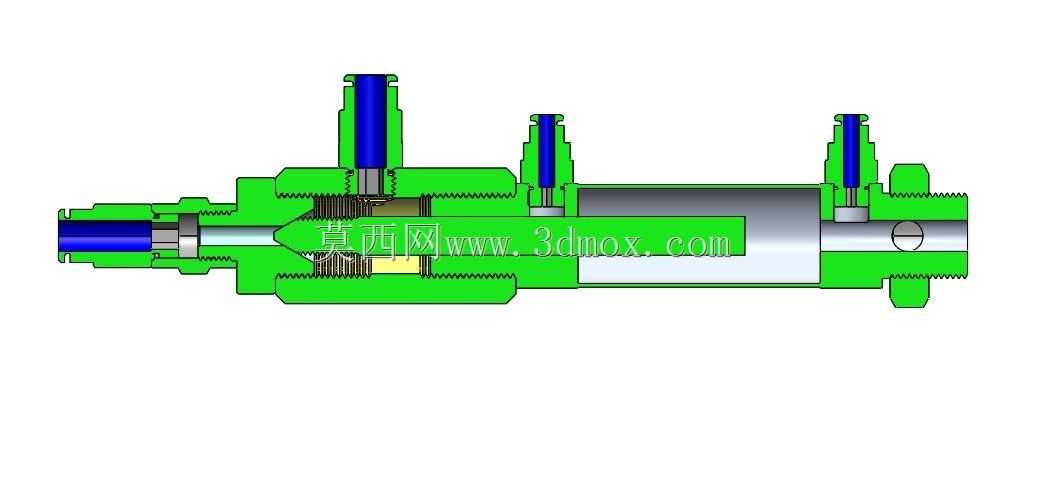

功能特性层面，该结构的核心优势在于截止动作与活塞行程完全同轴，活塞杆前端的密封锥面直接贴合出料嘴内锥面实现截流，不存在传统阀芯的侧向偏移漏料问题，活塞驱动行程控制在15mm即可实现全通径出料与完全截止的状态切换，响应速度比同通径的膜片阀快30%以上，针对粘稠物料的灌装场景，阀体内腔做了圆弧过渡处理，没有直角存料死角，在线清洗时无需拆解阀体，通过清洗通路通入清洗液即可完成全流道冲洗，避免不同批次物料交叉污染。

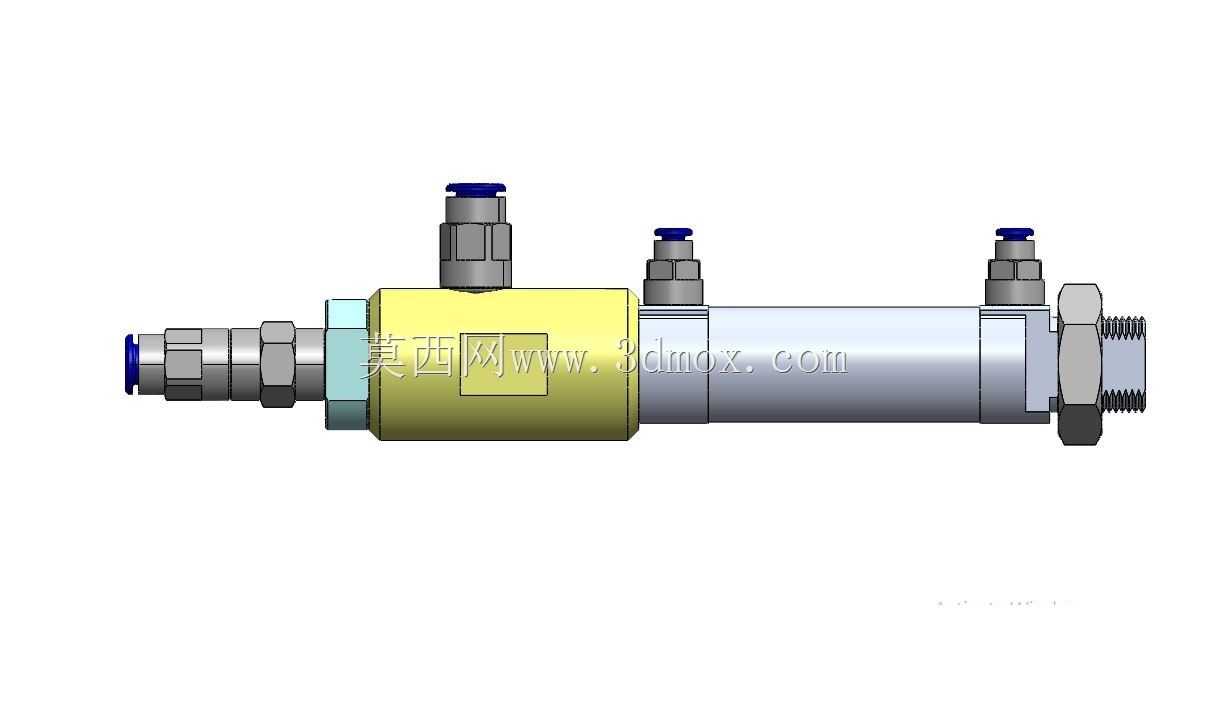

设计思路上，建模时优先保证了各气腔、料腔的密封槽尺寸精度，活塞处的密封圈采用格莱圈结构，既保证往复运动的顺滑性，又能承受0.6MPa的工作气压与0.3MPa的物料输送压力，三个侧置接头采用标准快插接口规格，可直接对接现场常用的8mm、10mm气动软管与食品级输送软管，阀身黄色段为气缸主体，采用阳极氧化铝合金材质，兼顾轻量化与耐磨性能，银色活塞杆段采用304不锈钢材质，接触物料部分做了镜面抛光处理，满足食品接触材料的卫生要求。

从设备选型匹配角度看，该阀件通径为12mm，单冲程灌装量范围覆盖5ml到100ml，适配每分钟30到60瓶的中速灌装产线，安装时需注意出料嘴端面到灌装瓶口的距离控制在10mm到15mm之间，避免灌装时物料飞溅，气路驱动压力建议稳定在0.5MPa到0.7MPa之间，压力过低会导致截止动作迟缓出现滴漏，压力过高则会加速活塞密封圈的磨损。建模过程中对所有配合面做了公差匹配，活塞与气缸筒的配合采用H7/g6间隙配合，既保证运动无卡滞，又不会出现气压内泄问题，出料嘴的锥面密封角度设计为45度，相比60度锥面拥有更大的密封接触面积，同时降低了活塞杆截止时的轴向冲击力，延长密封件使用寿命。

不同于集成式灌装阀的复杂结构，该简化模型保留了核心功能结构，去掉了冗余的调节部件，适合作为灌装设备开发时的基础阀块选型参考，也可在此结构基础上增加行程调节螺母、防滴漏吹气通路等扩展结构，适配更多特殊物料的灌装需求，整体结构没有异形加工件，所有零件均可采用常规车削、铣削工艺加工，加工成本仅为同规格进口灌装阀的三分之一，维护时仅需定期更换活塞处与出料嘴处的两个密封圈即可，日常维护难度极低。
