VMP114L液压泄压阀三维结构设计

在各类液压传动与控制系统的搭建过程中，压力过载保护是决定整套系统运行可靠性的核心环节，VMP114L泄压阀作为直动式压力控制元件，常被布置在液压泵出口、执行机构进油侧或是蓄能器回路的近旁，承担着限制回路最高压力、避免元件因超压损坏的关键作用。从实际应用场景来看，这类泄压阀广泛适配机床液压站、工程机械液压支路、自动化生产线夹紧回路、船舶液压辅机系统等场景，尤其适合安装空间紧凑、响应速度要求较高的中小流量液压回路，相比大通径的先导式溢流阀，直动式结构的VMP114L泄压阀响应滞后更短，在突发压力冲击的工况下能更快开启卸荷，避免瞬时压力峰值击穿密封件或是损坏精密液压元件。

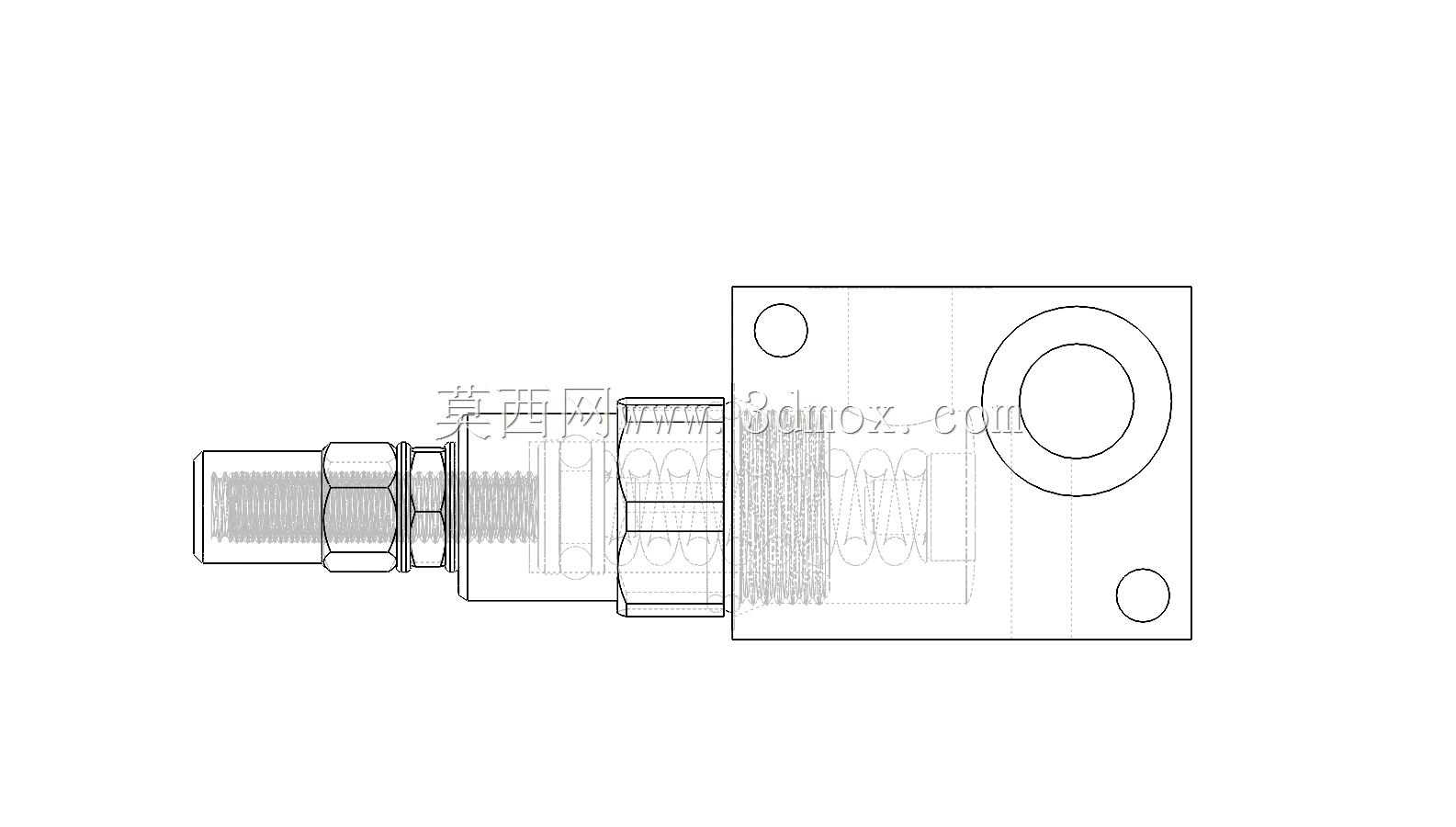

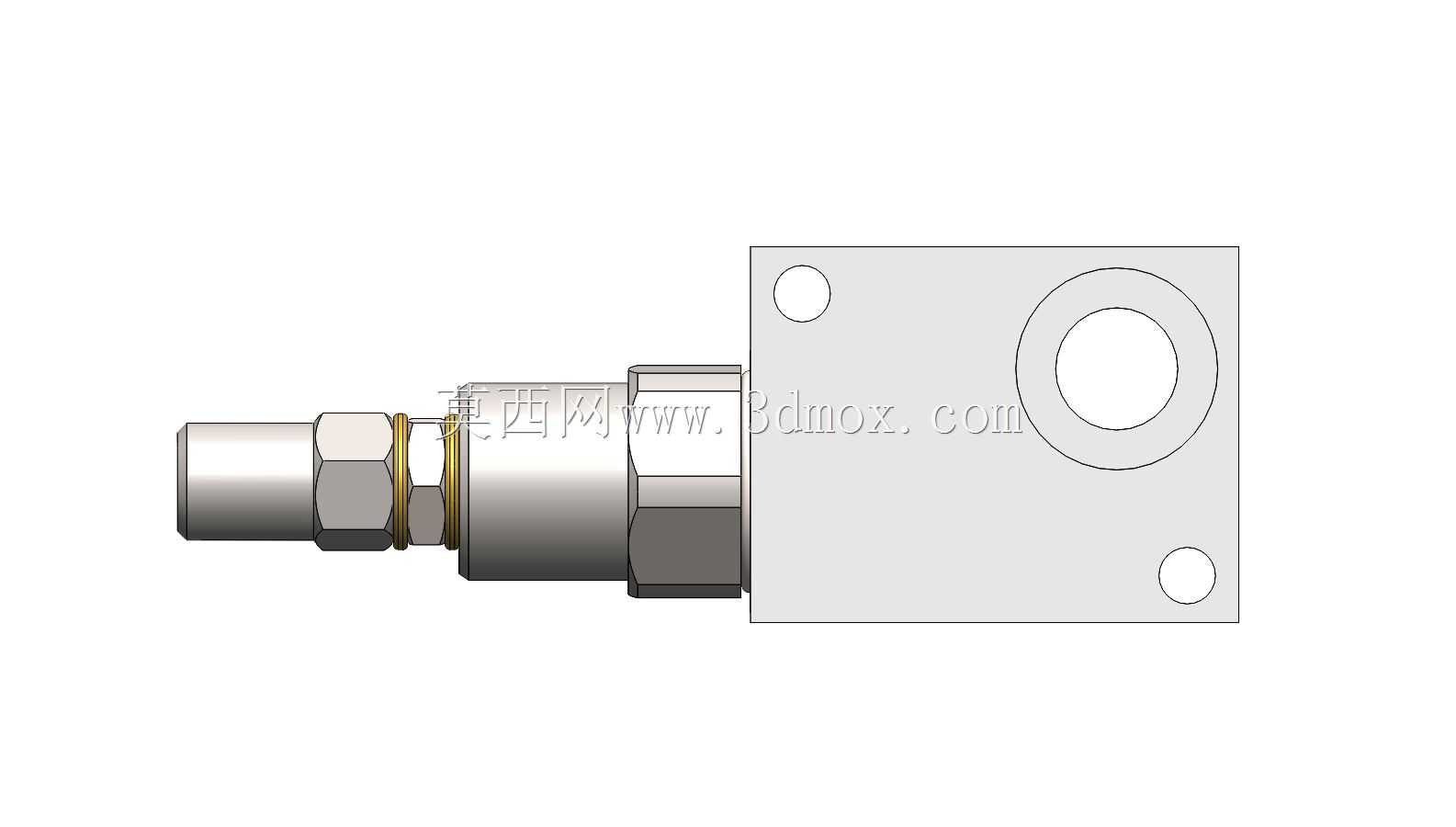

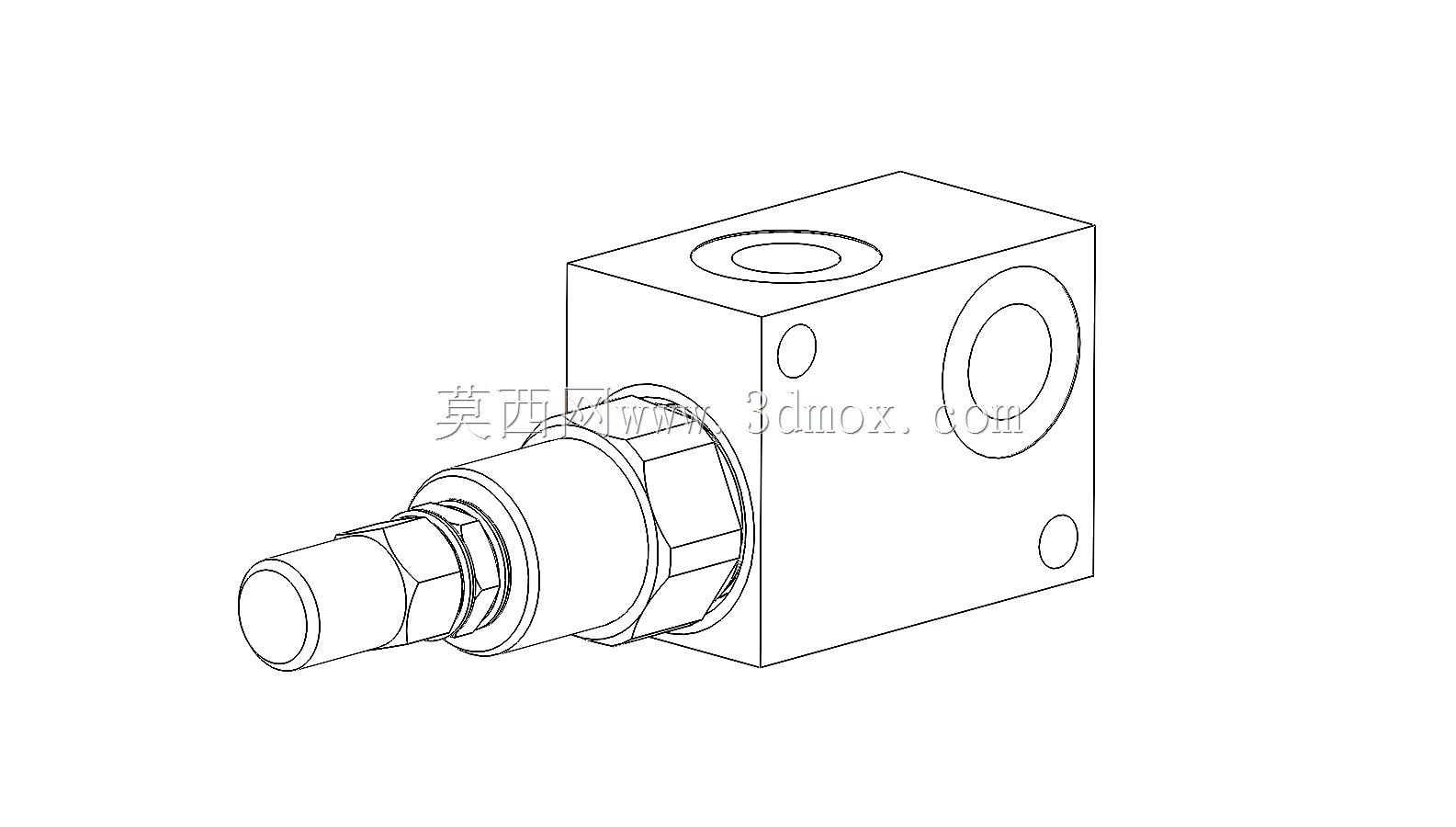

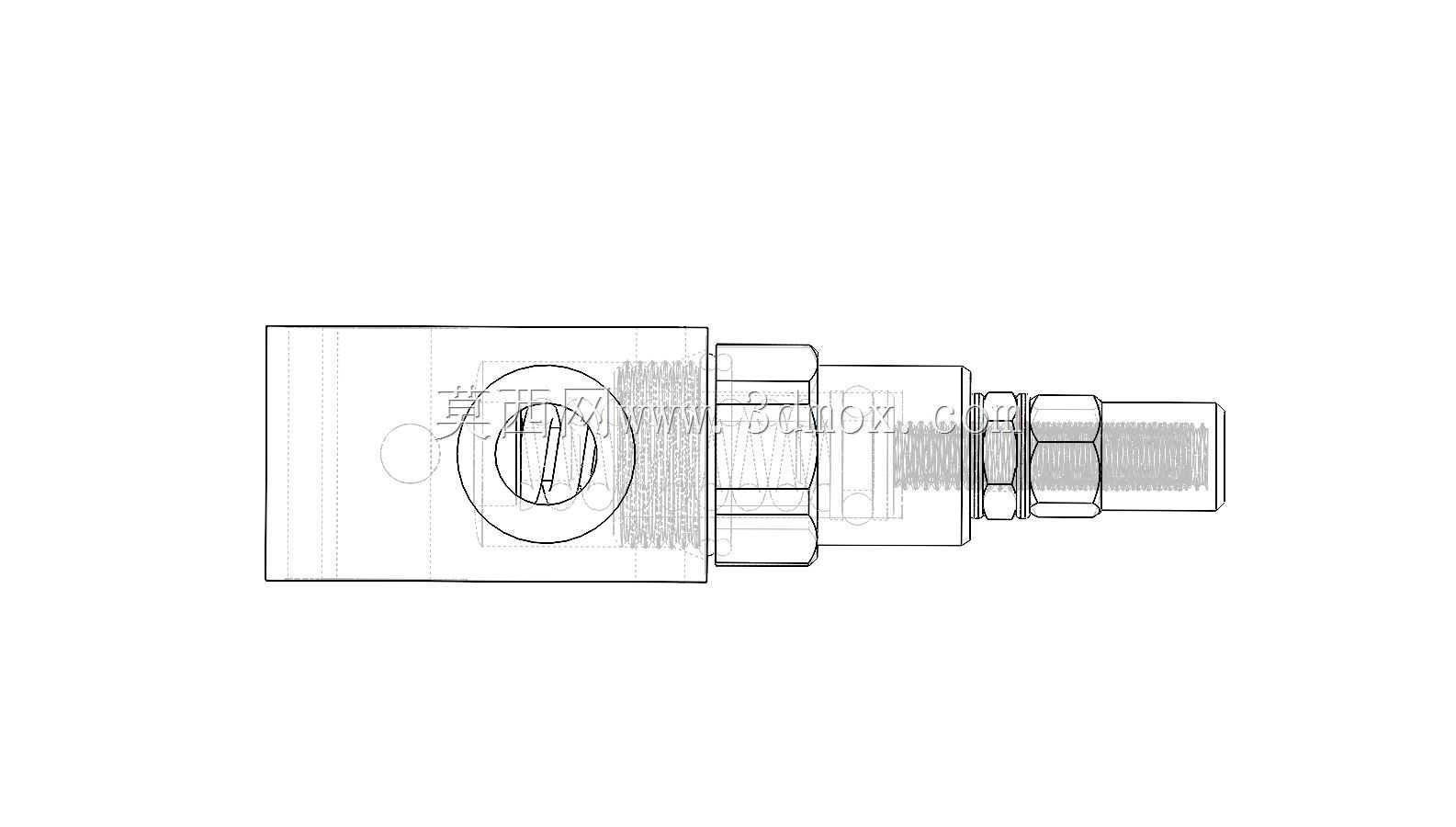

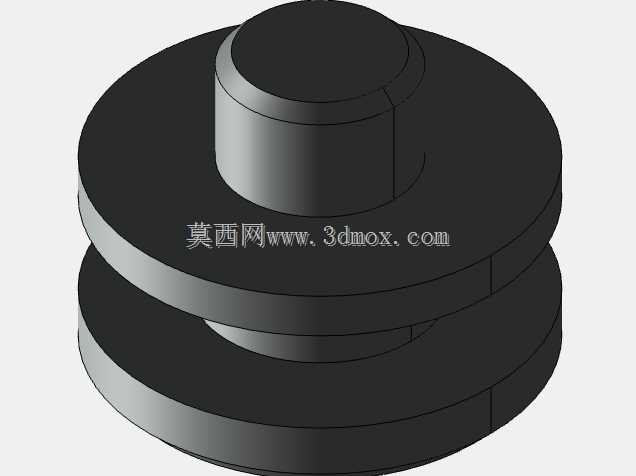

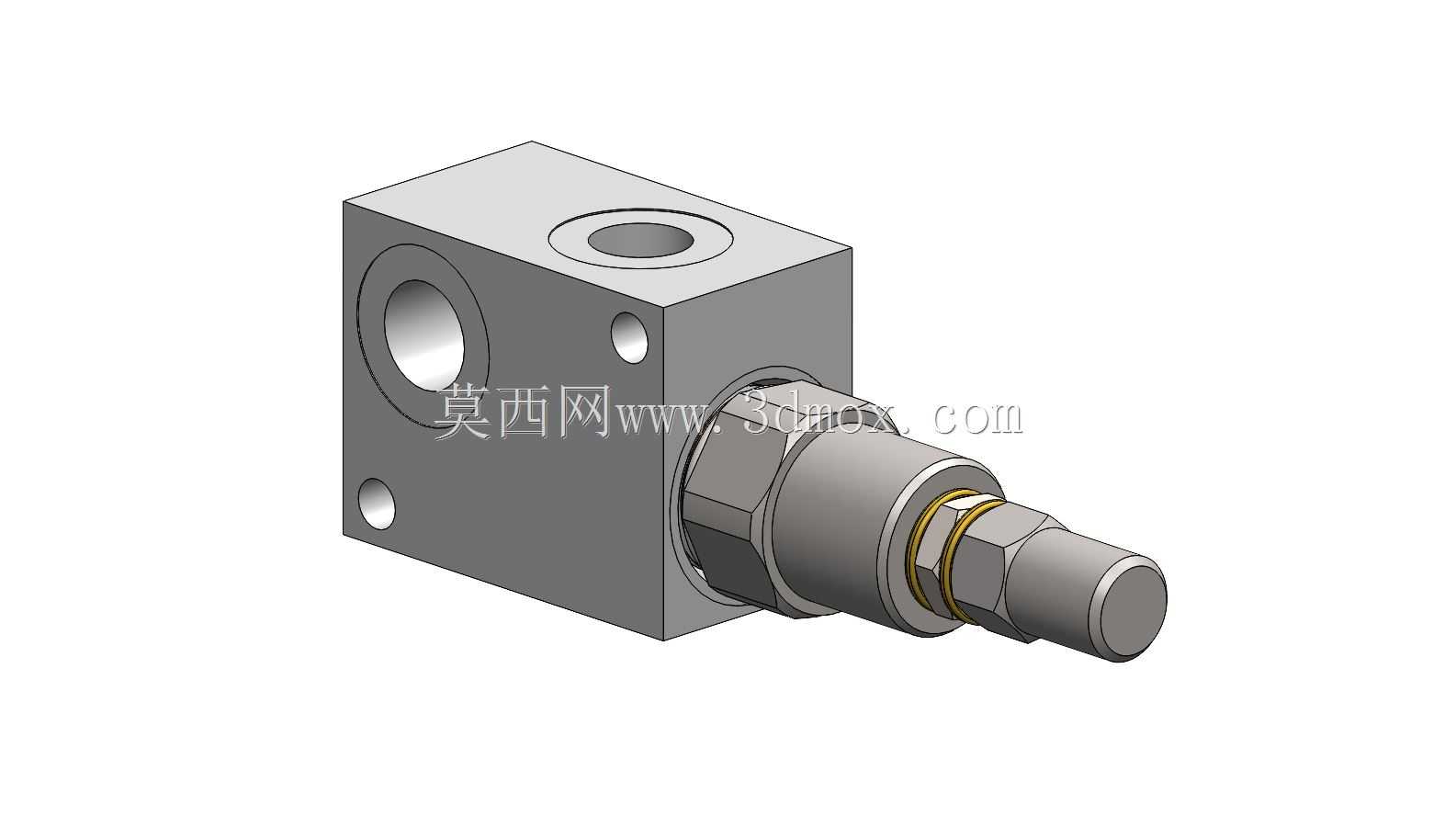

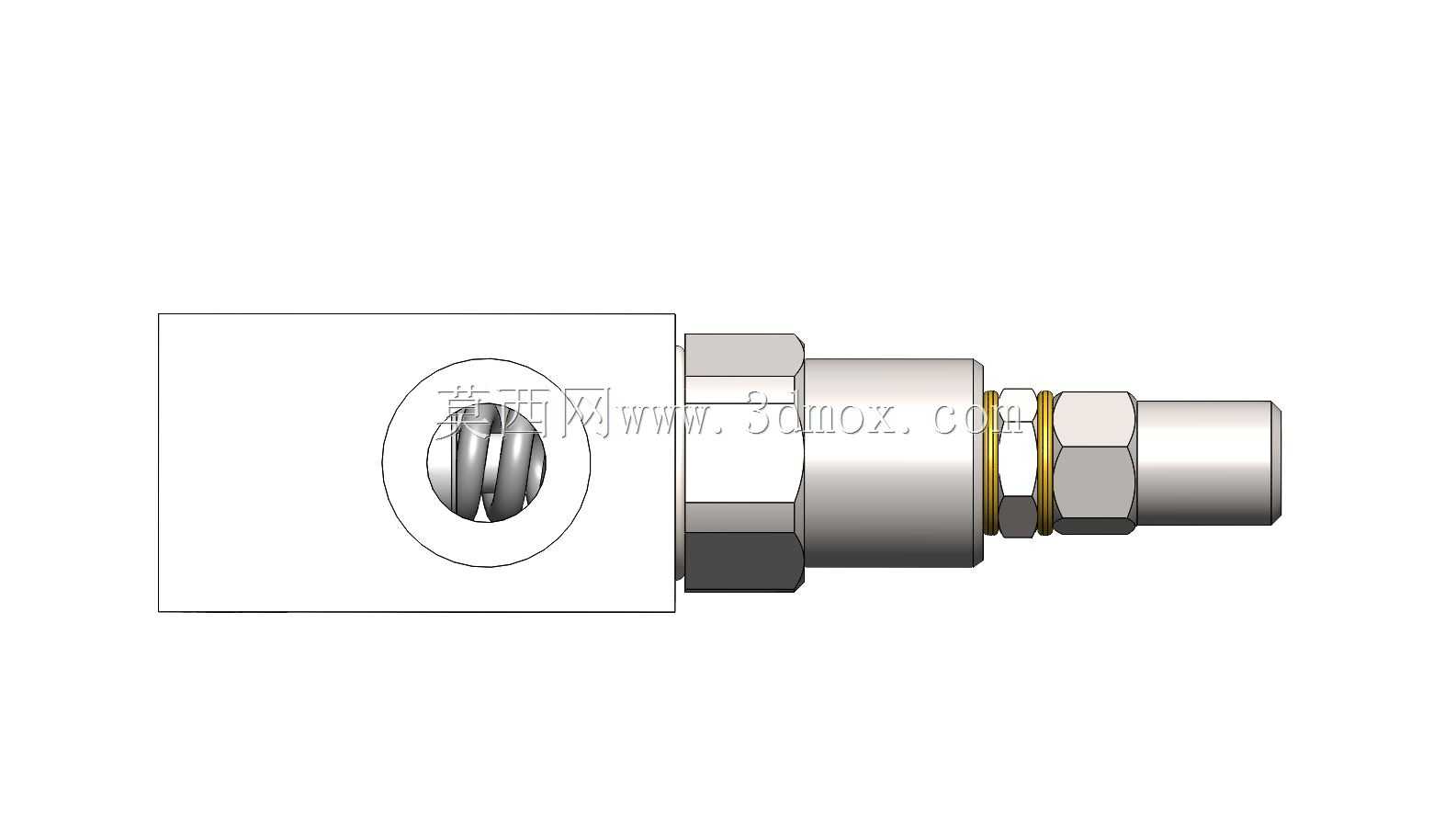

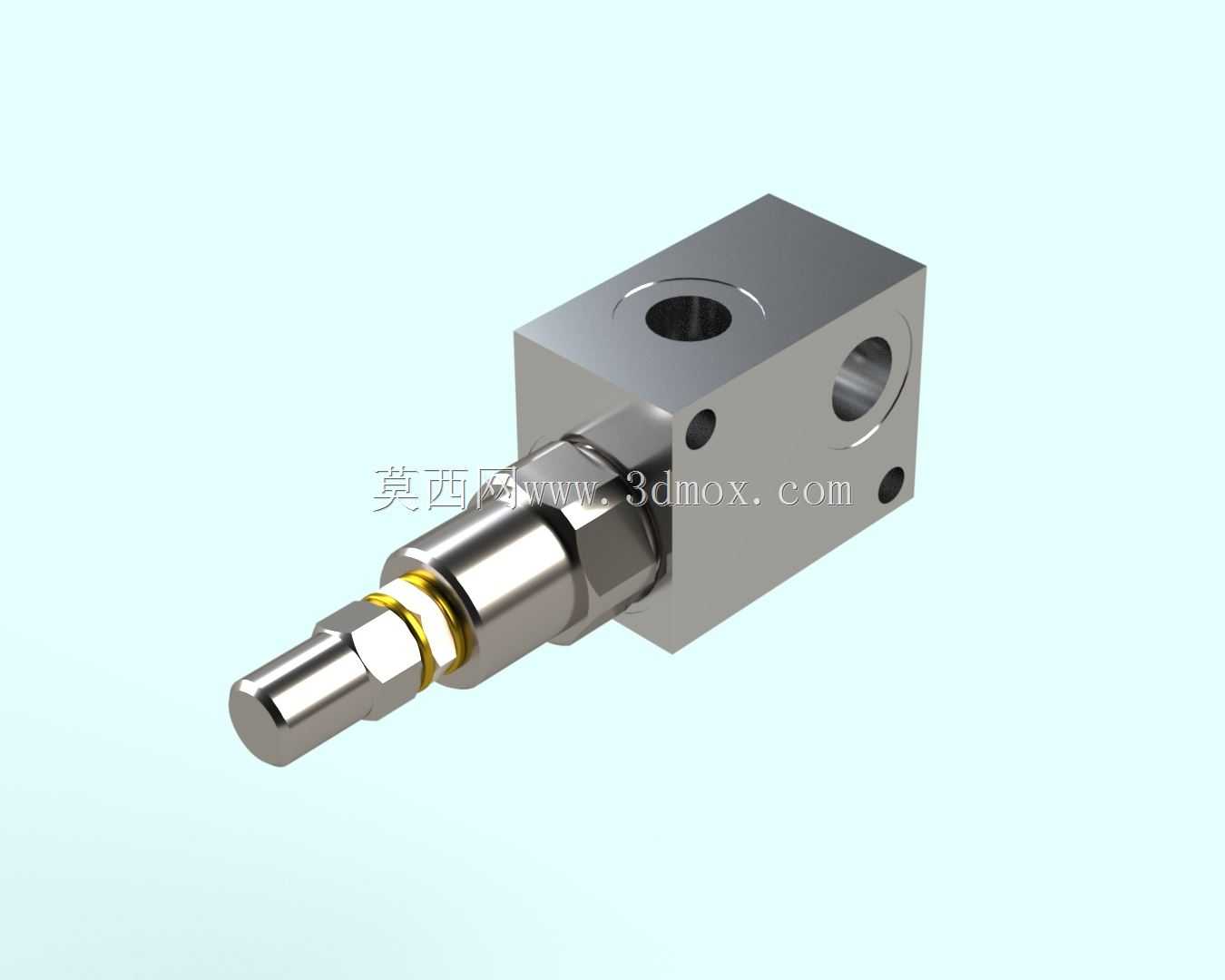

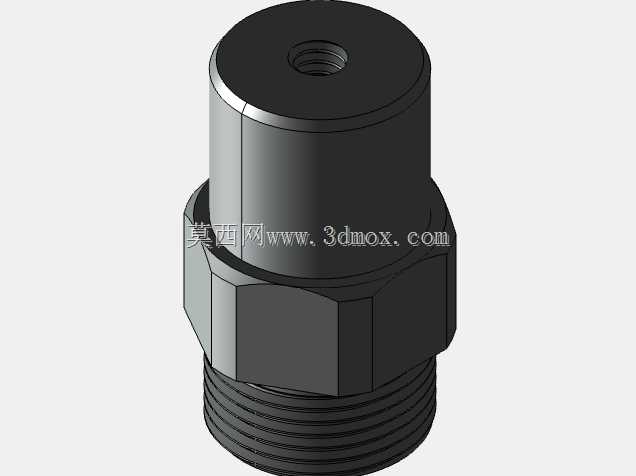

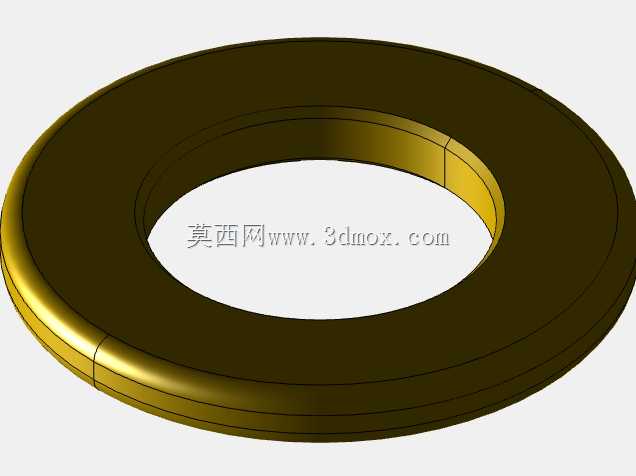

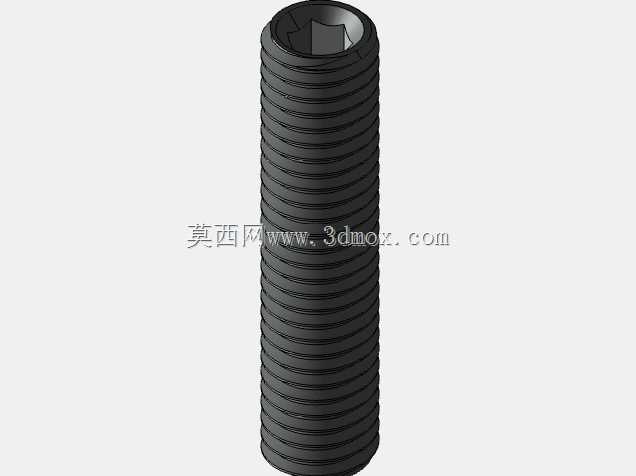

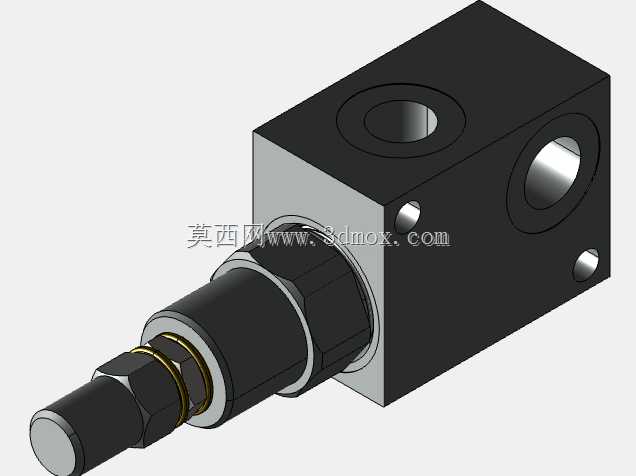

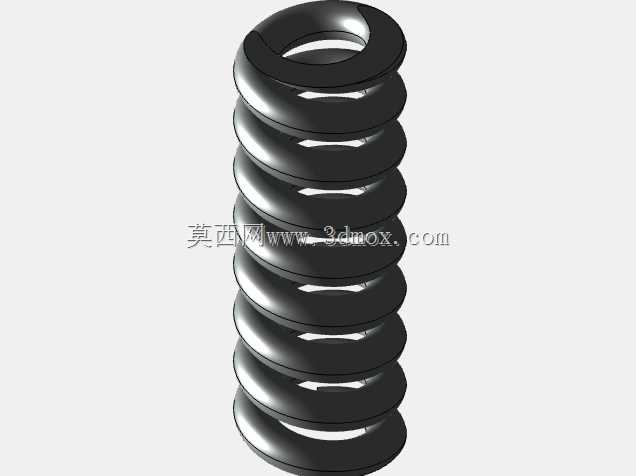

从结构设计思路来看，这款泄压阀采用块式集成安装结构，主体阀块为方正的金属切削加工件，预留了两个主油道通油孔，分别对应进油与控制油通路，侧面的安装孔位可直接通过螺栓固定在阀块组或是集成油路板上，无需额外的安装支架，能有效减少管路连接带来的泄漏点与压力损失。阀芯部分采用锥面密封结构，配合调压弹簧与锁紧螺母实现压力设定值的调节，伸出阀块的调节端带有锁紧结构，在完成压力标定后可通过锁紧螺母固定调节位置，避免设备运行过程中的振动导致设定压力漂移。调节端的密封结构采用组合式密封圈，能在高压工况下避免外泄漏，同时保证调节动作的顺滑性，不会出现调压卡滞的问题。

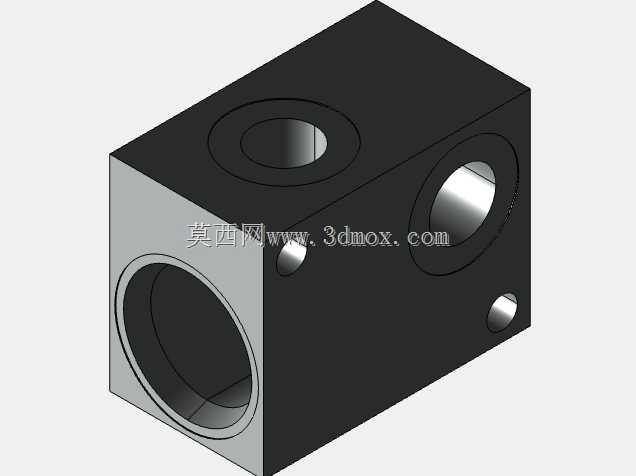

从安装边界与尺寸适配角度来看，这款泄压阀的主体阀块为长方体结构，各安装孔位的位置度公差控制在0.02mm以内，能与标准通径的油路板实现无偏差对接，油口的密封槽尺寸符合液压阀安装的通用标准，可直接搭配标准O型圈实现端面密封，无需额外配置管接头。阀芯的行程经过精确计算，在额定压力下的开启高度能保证足够的通流面积，避免卸荷过程中出现节流啸叫，同时弹簧的刚度匹配经过反复校核，在全流量卸荷时的压力超调量控制在15%以内，不会出现压力大幅波动的问题。在实际选型应用中，这款泄压阀可作为系统的安全阀长期处于常闭状态，仅在压力超过设定值时开启卸荷，也可作为溢流阀在定量泵系统中维持系统压力恒定，适配矿物液压油、乳化液等多种常用液压工作介质，对介质清洁度的要求符合常规液压系统的过滤精度要求，只要在系统进油侧配置精度不低于25μm的过滤器，就能保证阀芯动作的可靠性，避免因颗粒污染物导致的阀芯卡滞、密封失效等问题。

从结构细节来看，阀块的所有通油孔道都做了去毛刺处理，孔道内壁的粗糙度控制在Ra1.6以内，能减少油液流动过程中的沿程压力损失，同时避免紊流带来的噪声问题。阀芯与阀套的配合间隙经过精密配研，既能保证阀芯动作的灵活性，又能将内泄漏量控制在标准允许的范围内，不会因内泄漏过大导致系统发热、效率降低。调压端的防护结构能避免外界的灰尘、水汽进入弹簧腔，保证弹簧长期工作不会出现锈蚀失效，延长元件的整体使用寿命。在进行液压系统三维布局设计时，这款泄压阀的三维模型可直接导入集成油路块的装配环境中，提前校验安装空间是否充足，检查调节端是否有足够的操作空间来完成压力调试，避免实际装配时出现干涉问题，同时可通过模型提取油口坐标、安装孔位尺寸，直接用于油路板的孔道设计，减少二维绘图过程中的尺寸换算误差，提升液压集成块的设计效率。
