拖拉机挂载式林果坚果采收摇树装置

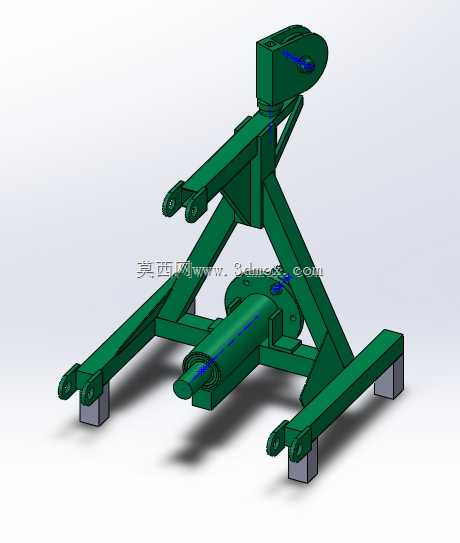

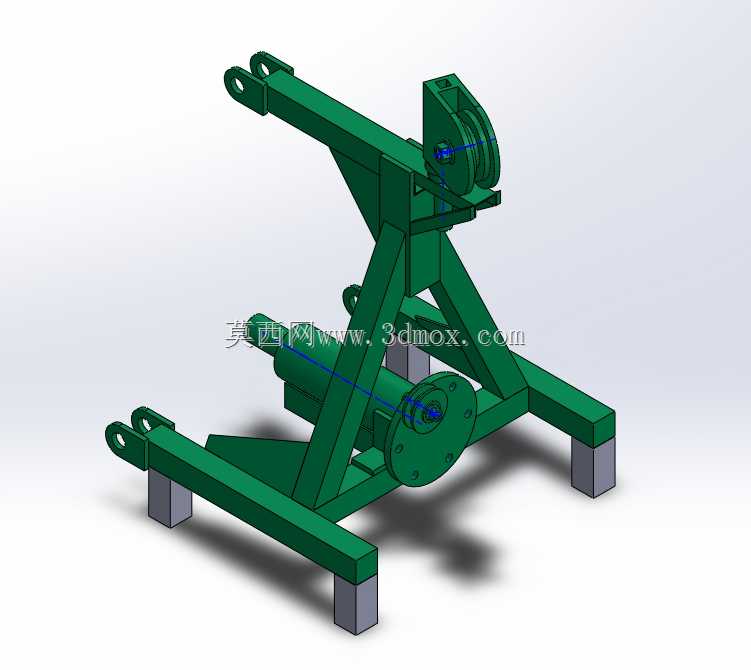

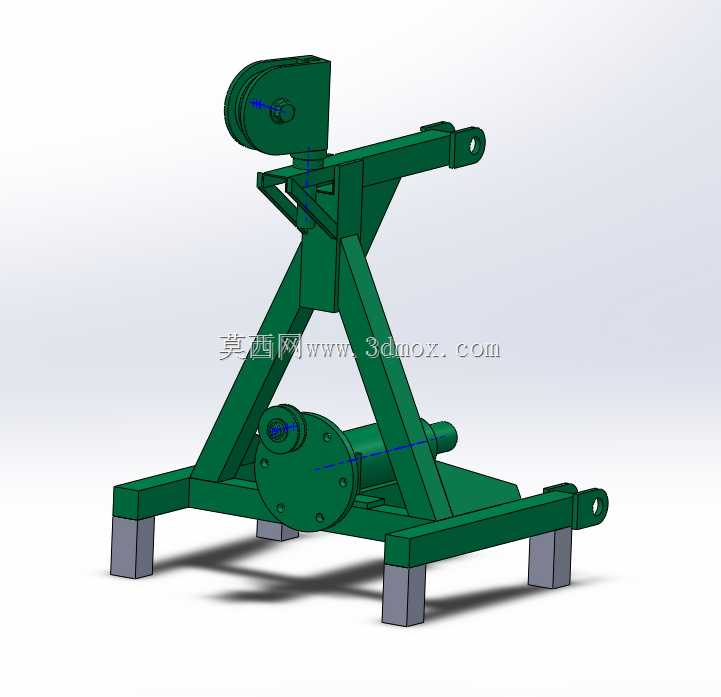

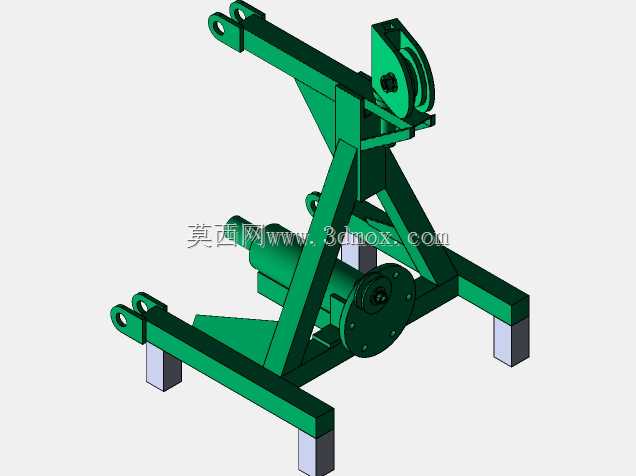

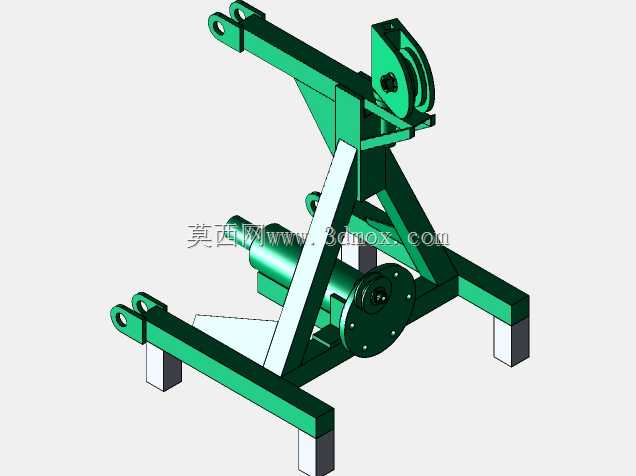

　　在丘陵、平原连片种植的核桃、板栗、巴旦木等坚果园地采收环节，传统人工敲打采收的效率瓶颈始终存在，这类挂载式摇树装置的核心定位，就是匹配常规农用拖拉机的后悬挂接口，替代人工完成树干振动落果作业，大幅降低采收期的人力投入强度。从结构设计逻辑来看，整套装置采用三角支撑式焊接机架作为承载主体，底部设置四个带防滑垫的支撑支脚，作业时支脚接触地面分散振动载荷，避免机架在高频振动过程中出现侧翻或移位；机架上部设置可调节角度的摇臂夹持端，作业时可根据不同果树的树干高度、倾斜角度调整夹持位置，保证夹持机构能够稳定贴合树干，将振动能量均匀传递到树体，减少局部应力过大造成的树干表皮损伤。

　　下部的动力输入轴直接对接拖拉机后输出的动力接口，通过内置的偏心轮机构将旋转动力转化为高频往复振动，振动频率可通过拖拉机的动力输出转速进行调节，适配不同粗细、不同挂果密度的果树采收需求，避免振动参数不匹配造成的落果不彻底或者树枝折断问题。从安装边界来看，整套装置的机架宽度控制在常规拖拉机轮距范围内，挂载后不会超出农机的通行宽度，能够适应行距3米以上的标准果园通行作业，支脚的高度预留了150mm左右的地面间隙，在不平整的山地果园地块也能顺利通过，不会出现刮蹭田埂或者地表凸起的情况。夹持端的开合行程覆盖了100mm到350mm的树干直径范围，能够适配多数盛果期坚果树的干径尺寸，不需要额外更换夹持配件就可以完成不同树体的作业切换。

　　机架的焊接结构全部采用矩形钢管拼焊，在保证整体结构刚度的前提下控制了整机自重，不会给拖拉机后悬挂造成过大的载荷负担，转运过程中可以直接将支脚抬起，随拖拉机完成地块之间的转场，不需要额外的吊装转运设备。在实际作业场景中，操作人员只需要将拖拉机行驶到待采收果树的合适位置，调整摇臂角度让夹持机构抱紧树干，接合动力输出轴就可以启动振动，一般单棵树的振动采收时间控制在10到15秒就可以完成90%以上的成熟坚果脱落，相比人工爬树敲打，作业效率能够提升8到10倍，同时也避免了人工高空作业的坠落风险。

　　装置的振动传递路径经过专门的结构优化，动力端的振动通过加强筋结构的摇臂传递到夹持端，机架与支脚之间设置了缓冲结构，减少振动向地面和拖拉机挂载点的反向传递，降低长时间作业对拖拉机悬挂系统的疲劳损伤，也减少机架自身的焊缝开裂风险。整体涂装采用高辨识度的绿色农机涂装，外露的转动轴部位全部设置了安全防护壳，避免作业过程中树枝缠绕或者人员误触造成安全隐患，所有的连接销轴都设置了开口销防脱结构，在高频振动的作业工况下不会出现连接件松脱的问题。对于结构设计从业者来说，这类农机挂载设备的设计核心，是在有限的挂载载荷边界内，平衡结构刚度、振动传递效率和作业适配范围，不能盲目追求大振幅大振动力，而是要匹配林果采收所需的最佳振动频率区间，同时兼顾不同地块、不同树型的通用性，减少用户的使用调整成本。
