双缸曲柄往复式蒸汽动力装置结构

　　这类曲柄式蒸汽动力装置，最早广泛应用于小型工业动力输出场景，在近代车间的小型机床驱动、船舶辅机动力供给、教学演示教具搭建中都能见到其身影，区别于大型立式蒸汽机的笨重结构，这种卧式双缸布局的机型更侧重紧凑性与运行平稳性，适合小空间内的固定安装使用。从实际功能来看，该装置通过高压蒸汽进入气缸推动活塞做往复直线运动，再经由十字头滑块、连杆将直线动作转化为曲轴的旋转运动，最终通过大直径飞轮储存转动惯量，输出稳定的旋转扭矩，可直接连接皮带轮带动其他工作机具运转，双缸错相位的配气设计能有效消除单缸机型的死点问题，让启动过程无需外力盘车即可顺利触发，运行时的扭矩波动也比单缸结构降低四成以上。

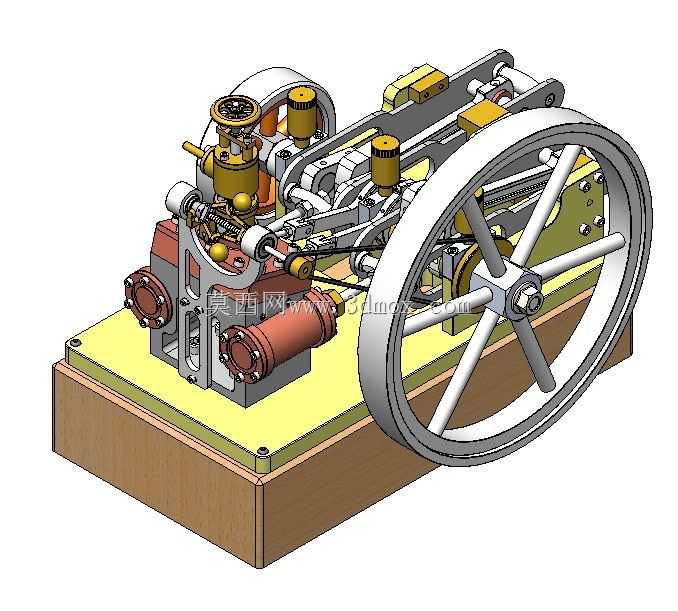

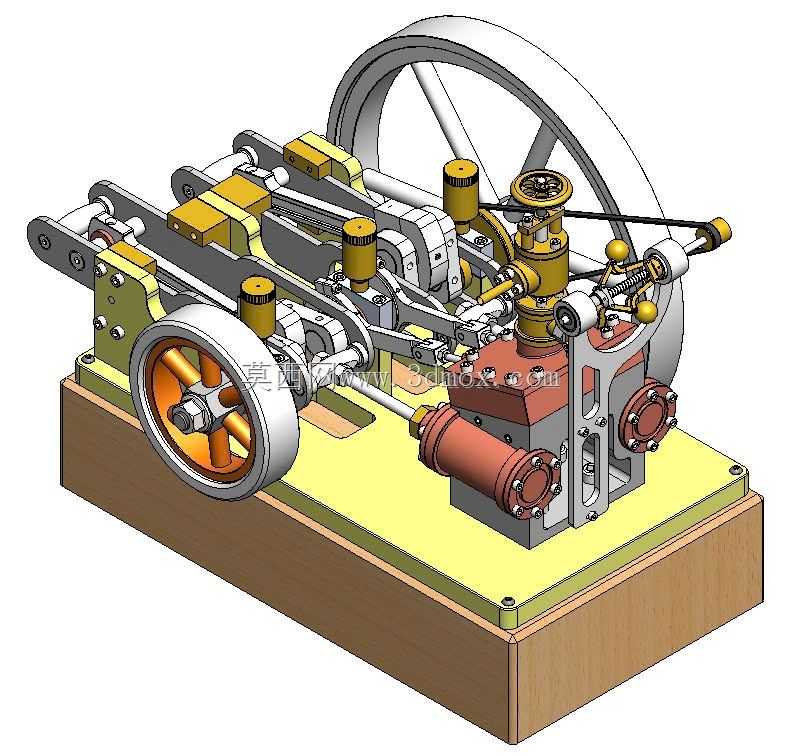

　　设计层面上，整个装置采用卧式分层布局，底部为实木安装基座，上层金属安装底板预留了统一的螺栓固定孔位，所有运动部件的支撑轴承座都直接定位在底板加工面上，保证装配时的同轴度公差控制在0.02mm以内；配气机构采用滑阀式结构，通过曲轴端部的偏心轮带动滑阀杆做往复动作，精准控制两个气缸的进排气时序，偏心轮的相位角与曲轴曲柄夹角呈90度错位，确保活塞到达行程端点时配气阀刚好完成气路切换。

　　从安装边界来看，整机的横向最大尺寸集中在飞轮直径方向，大飞轮的外圆与安装底板边缘预留了不小于20mm的安全间隙，避免运转时飞轮与周边防护结构发生剐蹭；气缸部分采用卧式对称布置，两个气缸的中心距经过严格核算，保证连杆摆动时不会与机身立柱产生运动干涉，十字头滑道采用敞式设计，日常维护时可直接加注润滑脂，无需拆解整体机身结构。细节结构上，连杆两端采用剖分式轴瓦连接，磨损后可通过调整垫片间隙补偿磨损量，飞轮采用轮辐式结构，在保证转动惯量的前提下尽可能降低自身重量，减少曲轴启动时的惯性负载；进气管路集中布置在气缸顶部，所有管路接头都采用标准管螺纹连接，现场装配时无需定制专用连接件即可完成蒸汽管路对接。

　　这类结构的建模过程中，需要重点关注运动副的配合间隙模拟，尤其是曲轴与轴承座的转动配合、十字头与滑道的滑动配合，间隙值过大会导致运转仿真时出现异响抖动，间隙过小则会出现运动卡滞，实际建模时需按照机械设计手册的公差要求预留合理配合量；同时配气偏心轮的行程尺寸需要与滑阀的开闭行程严格匹配，否则会出现蒸汽进排气时序错乱，导致动力输出不足甚至无法运转的问题。在教学演示场景中，该结构可直观展示曲柄连杆机构的运动转换原理，帮助初学者理解往复式动力机械的配气逻辑与动力传递路径；在复古动力装置复刻领域，这类结构也是小型蒸汽动力模型爱好者常用的参考结构，其成熟的布局设计经过上百年的工业应用验证，运行可靠性远高于自行设计的非标准结构。整机的所有外露运动部件都预留了防护安装位，实际投入使用时可在飞轮、连杆外侧加装金属防护网，避免运转过程中异物卷入或者人员误触造成安全事故；安装基座的底部预留了四个地脚螺栓孔，可直接固定在混凝土基础或者钢制机架上，保证高速运转时整机不会出现移位或者共振问题。
