精密丝杠驱动剪叉式实验室升降台结构

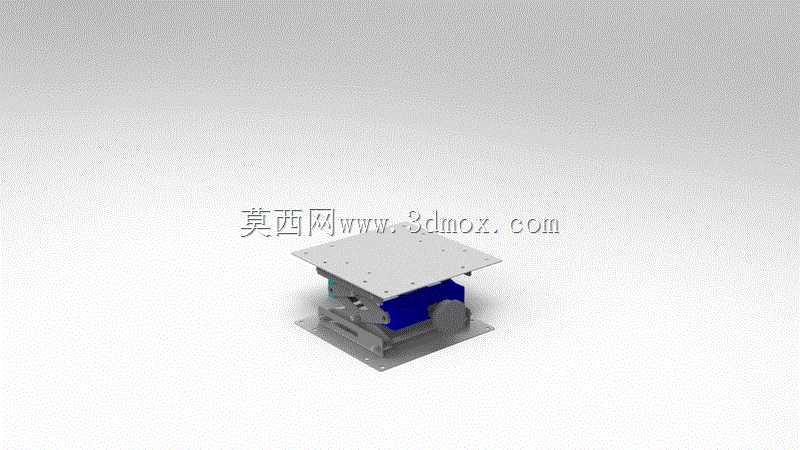

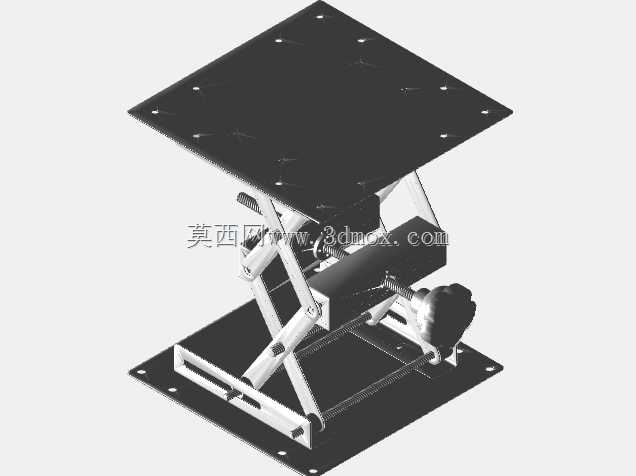

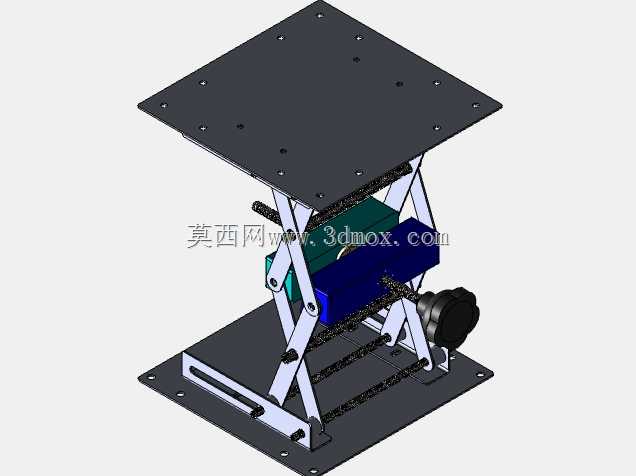

　　在实验室光学调试、小型自动化测试工位的搭建过程中，经常会遇到需要对被测件、光学元件进行毫米级垂直高度调整的需求，普通手动调节支架要么锁紧后存在间隙窜动，要么升降过程中存在卡顿、台面倾斜的问题，无法满足高精度测试的重复定位要求，这款剪叉式升降支撑结构正是针对这类场景做的定向设计。整个结构采用对称剪叉臂作为核心传力构件，上下两层安装板均预留了规则排布的安装孔位，上层台面可直接固定光学调整架、测试载具或者小型实验工装，下层底板可通过螺栓锁紧在光学平台、设备机架的安装面上，不会因为升降受力出现整体滑移。

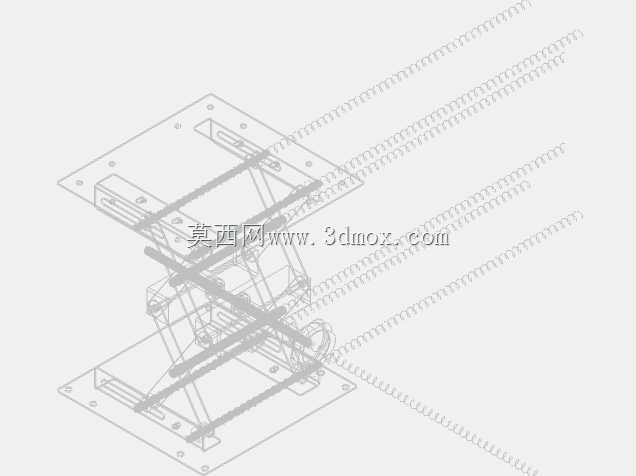

　　传动部分选用精密滚珠丝杠作为驱动核心，丝杠副配合剪叉臂的铰接点做动力传递，转动驱动端的手轮或者外接伺服电机时，丝杠带动剪叉臂的活动铰接点做水平方向的线性位移，进而转化为上下台面的垂直升降动作，整个传动链的间隙控制在极小范围内，调整到目标高度后，丝杠本身的自锁特性可以直接锁止当前位置，不需要额外增加锁紧机构就能避免台面回落。从结构设计的细节来看，剪叉臂的铰接点全部采用销轴加耐磨衬套的配合形式，长期往复升降也不会因为铰接磨损导致台面晃动，上下台面和剪叉臂的连接位置做了限位凸台，避免升降到极限位置时剪叉臂出现过位翻转的问题。

　　驱动端的手轮位置做了侧向伸出设计，不管是将升降台安装在设备内部还是光学平台的夹缝位置，操作人员都可以从侧面伸手完成高度调节，不会被周边的工装设备挡住操作空间。在安装边界的适配性上，这款升降结构的收拢状态整体高度较低，可适配安装空间高度有限的集成场景，升到最高行程时，剪叉臂的支撑角度处于受力最优区间，不会因为升程过高导致整体结构刚性下降，台面的额定负载可以覆盖常规实验室小型器件、测试模组的承重需求，不会出现台面受压变形的问题。

　　不同于市面上常见的薄壁冲压件升降台，这款结构的所有承力构件都采用了足够厚度的金属板材加工，剪叉臂的截面尺寸经过受力校核，在满负载状态下升降全程都能保持平稳，不会出现左右偏摆、台面倾斜的问题，哪怕是对水平度要求较高的激光光路调试场景，也能保证调整过程中光路不会出现偏移。在实际设备集成场景中，这款升降结构既可以单独作为实验室手动调节工位使用，也可以将驱动端的手轮替换为伺服电机，接入自动化设备的控制系统，作为自动化测试线体上的高度调整工位，完成不同高度规格产品的测试适配，不需要针对不同产品重新设计定制升降机构。结构的装配逻辑也做了优化，所有铰接点的销轴都做了防脱设计，日常维护不需要完全拆解整个结构就能对铰接位置做润滑保养，丝杠副的位置预留了润滑注油通道，长期使用也能保持传动的顺滑度，不会因为积尘出现传动卡滞的问题。上下安装板的孔位采用通用孔距设计，可以和市面上主流的光学平台、工业铝型材机架的安装孔位直接适配，不需要额外做转接板就能完成安装固定，能大幅缩短设备集成的装配周期。
