摩托车正时传动用DID-25凸轮链节结构

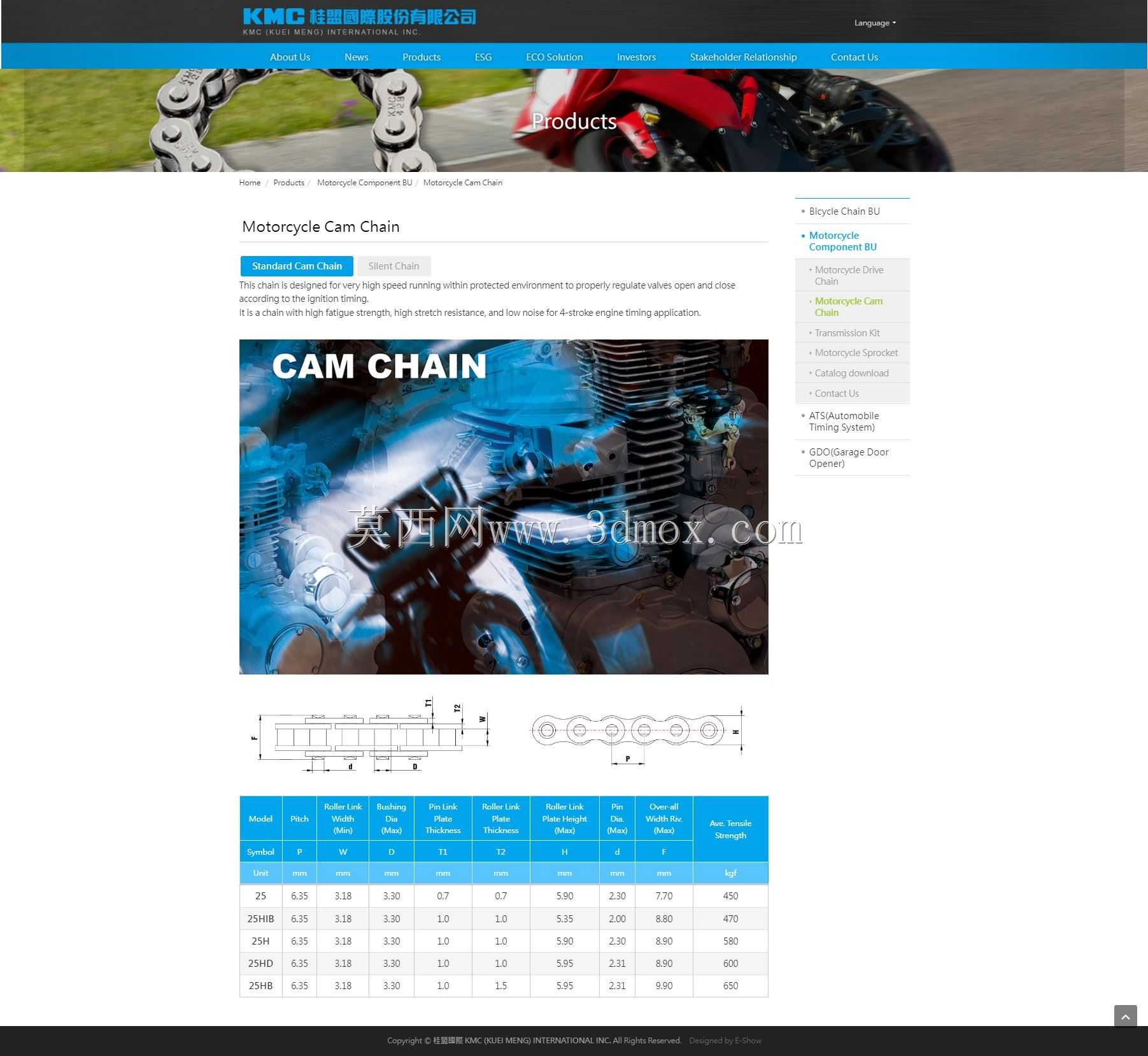

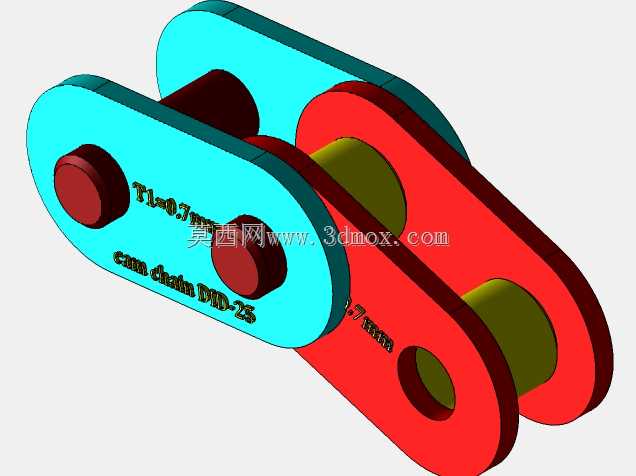

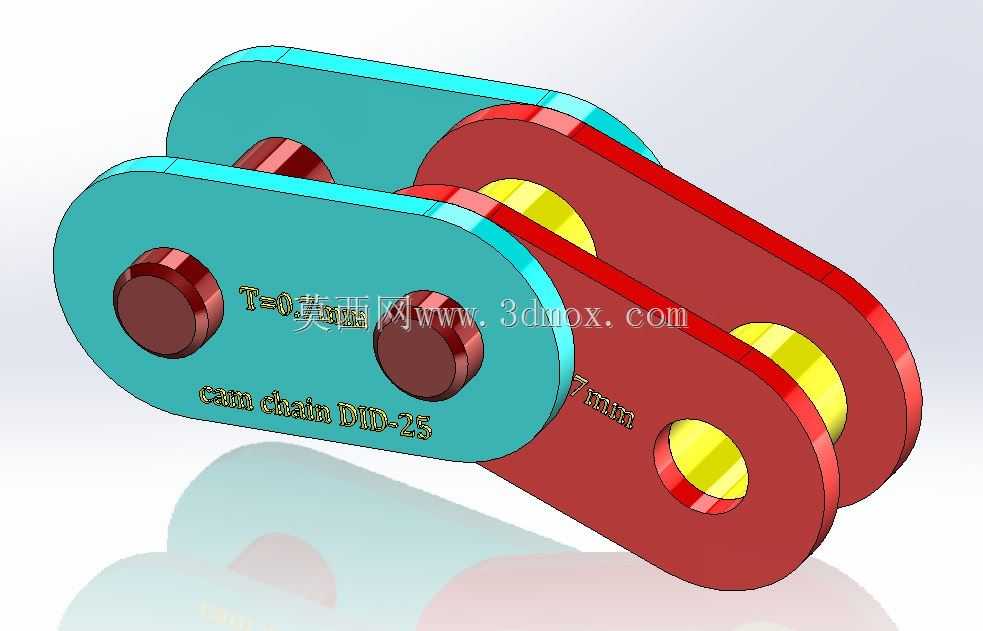

　　在小排量踏板摩托车、弯梁车的配气正时传动系统中，凸轮链是连接曲轴与凸轮轴、保证进排气门开闭时机与活塞运动相位精准匹配的核心传动部件，单节链节的结构精度直接决定了整条链条的运转平顺性、耐磨寿命与传动噪音水平。这款DID-25规格的凸轮链节，是针对小排量内燃机型小间距传动需求设计的外链节单元，区别于普通滚子链的重载设计，该链节更侧重高速轻载工况下的低磨损与低延伸率表现。从结构设计来看，该链节采用内外链板叠合的铰接结构，外链板为冲压成型的高强度合金钢板材，表面做了氧化着色处理，既可以直观区分内外链板装配层级，也能在装配过程中快速识别链节方向，避免反向压装导致的铰接卡滞。

　　链板两端的销轴孔采用精冲工艺成型，孔位同轴度控制在微米级，保证压入销轴后铰接副的转动间隙均匀，不会出现局部偏磨。链板的外形轮廓做了大圆弧过渡处理，没有尖锐的应力集中棱角，在链条反复弯折的交变载荷作用下，能有效降低链板根部的疲劳断裂风险，这一点对于发动机内部长期处于高温、机油浸润环境下的传动部件来说尤为关键，很多早期链条失效案例都是因为链板轮廓应力集中，在数万次弯折后出现微裂纹扩展最终断裂。铰接位置的销轴与套筒配合面做了表面渗碳硬化处理，表面硬度达到HRC60以上，芯部保留足够的韧性，既可以抵抗链条与链轮啮合时的接触压应力磨损，也能承受传动过程中的冲击载荷，避免销轴出现弯曲变形。套筒外侧与链轮轮齿啮合的接触面做了抛光处理，降低啮合过程中的摩擦阻力，减少发动机运转时的正时传动噪音，这也是小排量乘用摩托车对NVH性能的核心要求之一。从安装边界来看，该链节节距为6.35mm，对应25号链条的标准规格，链板总厚度控制在7mm，适配小排量发动机正时腔的狭小安装空间，不会在运转过程中与腔体内壁、正时张紧导板发生运动干涉。链节两端的铰接孔中心距严格控制在节距公差范围内，整条链条组装后总长度公差控制在千分之一以内，避免因为链节累计公差过大导致正时相位偏差，出现气门开闭时机不准、发动机动力下降甚至气门撞活塞的严重故障。

　　在实际装配场景中，这类链节是组成整条凸轮链条的基础单元，组装时需要通过专用压装设备将销轴压入内外链板的孔位，保证销轴两端的铆接量均匀，既不能压装过紧导致铰接副转动卡滞，也不能压装过松导致链条运转中销轴脱出。在发动机运行过程中，每一个链节都会周期性地与曲轴正时链轮、凸轮轴链轮啮合，承受反复的弯折与接触载荷，同时还要耐受发动机机油的长期浸泡、80-120℃的工作温度，因此链板的材料选用、热处理工艺、铰接副的配合间隙都需要经过严格的台架耐久验证，才能满足发动机数万公里的使用寿命要求。不同于传动系统用的重载滚子链，凸轮链的传动载荷虽然不大，但对传动精度的要求极高，一旦链节出现磨损拉长，就会导致正时相位偏移，直接影响发动机的配气效率，出现动力不足、油耗升高、怠速抖动等问题，因此单节链节的耐磨性能是设计中的核心考量点，这款链节的铰接副之间预留了合理的机油储存间隙，运转过程中发动机机油可以持续进入配合面形成油膜，避免金属直接接触造成的异常磨损。

　　在三维建模过程中，这类链节的建模需要重点关注链板轮廓的曲率连续性、销轴与孔位的同轴配合关系、以及链节弯折时的运动干涉检查，通过虚拟装配验证整条链条在不同张紧度下的弯折角度，确保链节在最大弯折角度下不会出现链板互相干涉的情况，同时也要匹配对应规格链轮的齿形参数，保证啮合过程中链节与轮齿的接触位置正确，不会出现爬齿、跳齿的问题。很多初级建模者在做链条模型时容易忽略链板的倒角与轮廓过渡细节，实际上这些细节不仅是外观层面的设计，更是直接影响零件疲劳强度的关键结构，在实际生产中，链板的冲压模具需要对轮廓圆角做专门的抛光处理，避免冲压断面的微缺口成为疲劳断裂的起始点。
