拖车用方形法兰连接短轴转向节结构

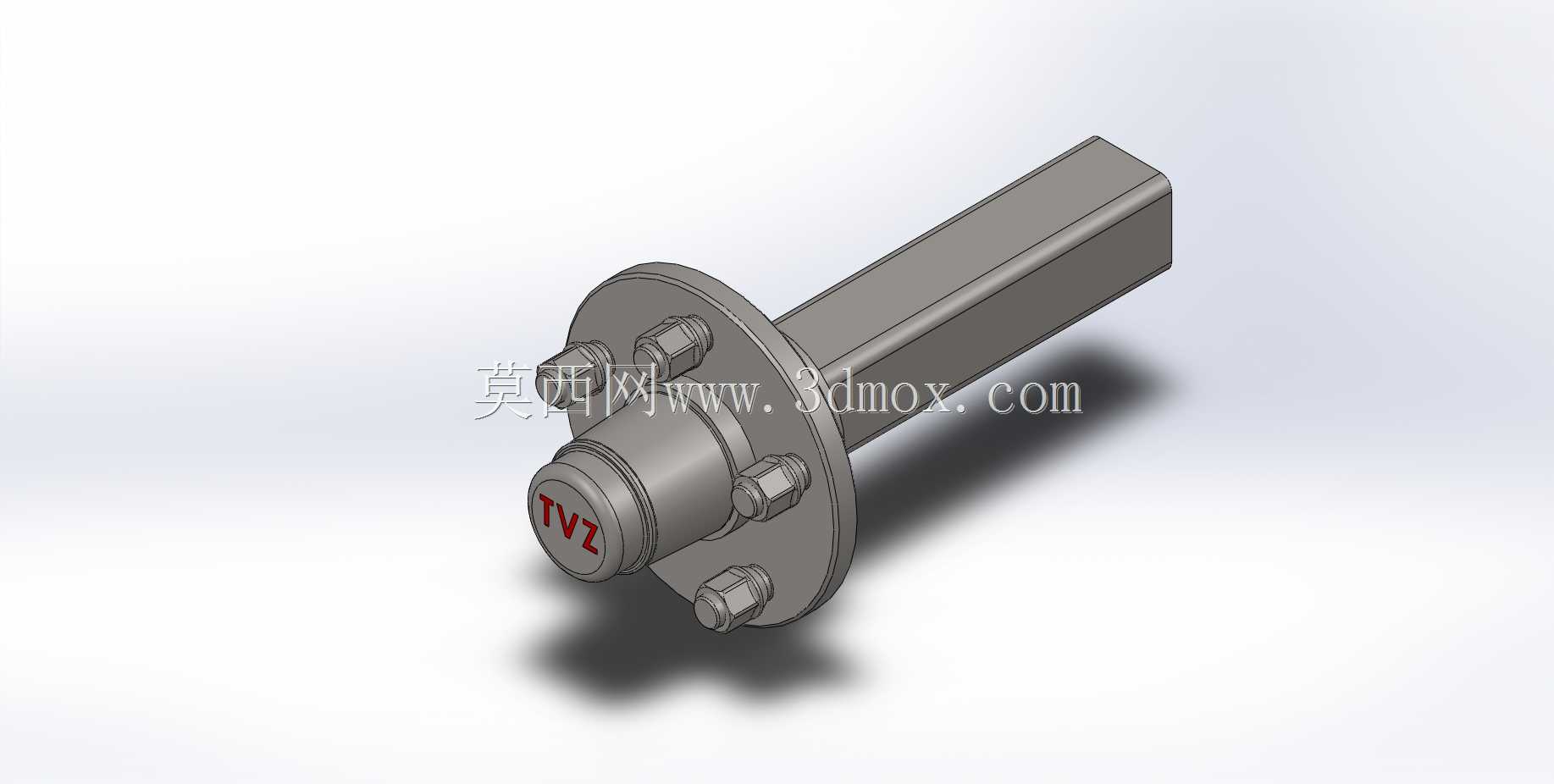

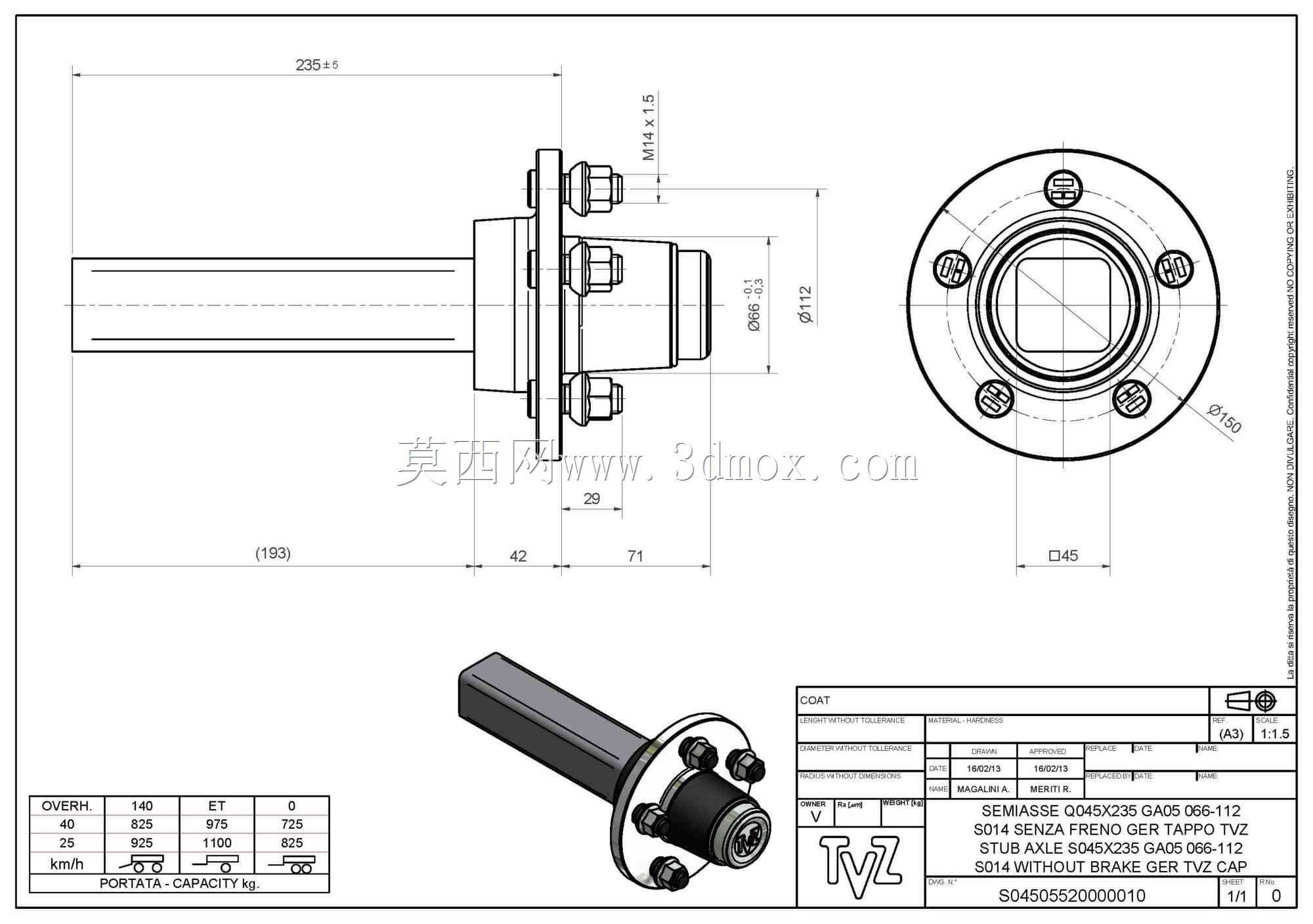

　　该部件属于拖挂类行走设备的核心承载连接构件，主要应用于中小型工业拖车、厂区转运拖挂车、非道路短途物料搬运挂车的行走轮系端，承担轮组安装定位、载荷传递、转向动作传导的核心作用，区别于乘用车辆的集成式转向节结构，这类短轴式转向节结构更适配低速、重载、工况相对简单的拖挂类设备，维护成本更低，安装适配性更强。从结构设计逻辑来看，该部件采用方轴段与法兰盘一体化的结构形式，方轴段截面为45X45标准方形截面，长度方向预留足够的车架方管套接空间，方轴与车架方管配合时无需额外加工键槽，依靠方形截面的抗扭特性即可传递转向扭矩，相比圆轴键连接的形式，装配工序更简单，抗冲击载荷能力更强，尤其适合拖挂车频繁启停、小角度转向的工况，避免键槽部位应力集中导致的轴体断裂问题。

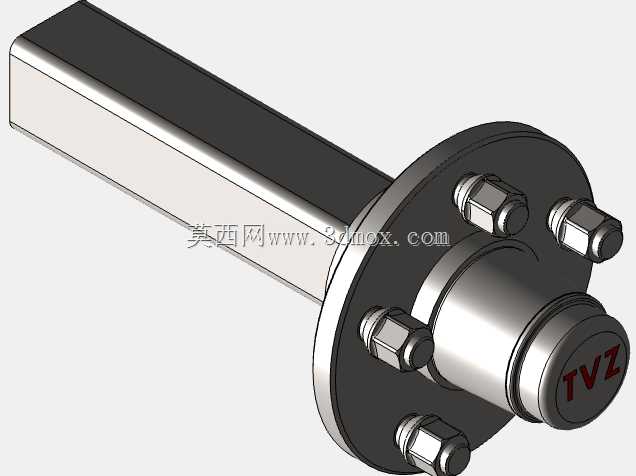

　　法兰盘端采用六螺栓均布的连接形式，螺栓孔位沿法兰圆周等角度排布，适配标准轮毂单元的安装孔距，法兰端面加工有定位止口，与轮毂轴承内圈的定位台阶配合，保证轮毂旋转时的同轴度，控制轮组的端面跳动量在合理范围内，减少行走过程中的轮胎偏磨、轴承异常磨损问题。轴头端设计有密封件安装槽与锁紧螺纹位，可适配标准轮毂密封盖与轴头锁紧螺母，轴头端面的标识位可用于标注部件型号、安装对位标记，方便现场装配时的对位操作，避免螺栓孔错位导致的装配应力。

　　从安装边界来看，方轴段插入车架对应规格的方形套管后，可通过横向穿销或者侧面顶丝完成轴向固定，法兰端伸出车架外侧的长度经过匹配计算，保证轮毂安装后与车架侧边留有足够的制动间隙、轮胎偏转间隙，不会在转向过程中出现轮胎剐蹭车架的问题，法兰盘的厚度经过载荷校核，可承受额定载荷下的弯曲应力，在满载颠簸工况下不会出现法兰变形、螺栓剪切断裂的问题。这类结构的设计核心是在满足承载要求的前提下尽可能简化加工工序，方轴段可直接采用标准方钢型材加工，减少车削加工量，法兰盘与轴体采用焊接或者整体锻造的形式成型，整体结构没有冗余的复杂曲面，加工难度低，适合批量生产，同时部件的互换性强，不同厂家生产的同规格轮毂、车架方管都可以直接适配，不需要额外做定制化修改。

　　在实际工况应用中，这类转向节短轴通常配合推力轴承、主销结构使用，方轴段与车架的连接套管之间设置润滑注油孔，可定期注入润滑脂减少转向时的摩擦阻力，即使在重载状态下也能保证转向动作灵活，不会出现卡滞问题。法兰连接的形式也让轮组的维护更换更便捷，需要更换轮毂或者轮胎时，只需要拆卸法兰端的固定螺栓即可，不需要将整个轴体从车架上抽出，大幅降低现场维护的工作量。结构设计时充分考虑了非道路工况的使用需求，轴体的过渡圆角、法兰与轴体连接的焊接坡口都做了应力释放处理，避免长期交变载荷下出现疲劳裂纹，螺栓孔位做了沉头处理，螺栓安装后头部不会突出法兰端面，避免与轮毂旋转部件发生干涉。
