C型翼型轴流通风散热叶轮结构

　　这款轴流叶轮采用C型翼型叶片设计，最初的设计出发点是匹配空调冷凝器、散热器的换热通风需求，在实际工程应用中，这类叶轮的适配场景远不止民用换热领域，在防火通风系统、石油开采场站通风、天然气输送设备散热、煤炭开采井下通风设备中都能见到同结构叶轮的身影。从结构设计逻辑来看，C型翼型的叶型截面是经过气动优化的，相比等厚度平板叶片，在相同转速下能获得更高的风压与风量，同时叶片表面的气流分离更晚，运行时的气动噪声更低，这对于需要长时间连续运行的通风散热场景来说，能有效降低设备整体的运行能耗与噪音水平。

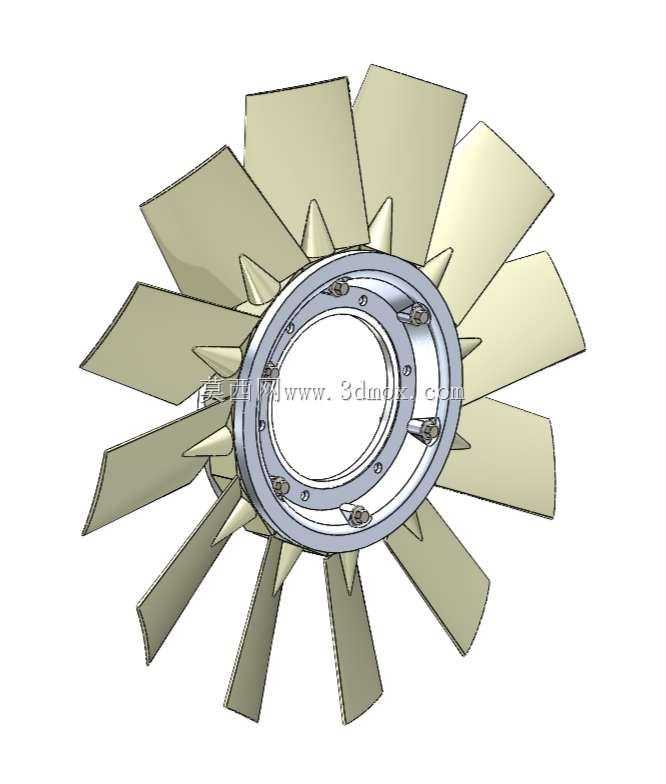

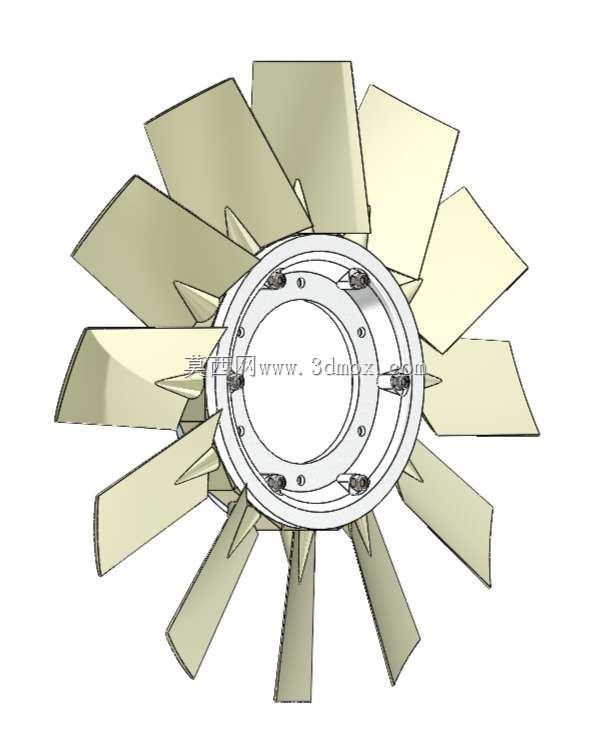

　　叶轮整体采用轮毂与叶片分体装配的结构，轮毂为环形金属结构，周向均匀分布叶片安装位，每个叶片通过紧固件固定在轮毂对应的安装座上，这种设计的优势在于单叶片出现损伤时可以单独更换，不需要整体报废整个叶轮，大幅降低了后期运维的成本，同时也可以根据实际使用的风压风量需求，调整叶片的安装角度，适配不同的运行工况，不需要重新开模制作整个叶轮。从安装边界来看，轮毂中心的安装孔位是按照标准通风设备的电机输出轴尺寸匹配设计的，安装时可以直接对接对应功率的电机轴，通过轮毂上的紧固螺栓完成锁止，不需要额外制作转接法兰，叶轮的整体外径是按照常规散热器、通风风道的通径设计，安装时不需要对原有风道结构做大幅改动，能直接替换原有同规格的老旧叶轮。

　　叶片的数量经过气动计算匹配，12片叶片沿轮毂周向等角度分布，这种多叶片设计在低转速运行时就能输出足够的风量，适合对噪音控制有要求的室内通风、空调换热场景，同时叶片的前缘做了圆滑过渡处理，能减少叶片切割空气时产生的涡流损耗，提升叶轮的运行效率。在实际选型使用时，需要注意叶轮的旋转方向与叶片的安装角度匹配，反向安装会导致风量风压大幅下降，同时要保证叶轮安装后与风道壁面留有足够的安全间隙，避免运行时叶片刮蹭风道壁面引发设备故障。

　　这类翼型轴流叶轮相比普通冲压金属叶片，气动效率能提升15%左右，在相同风量需求下，可以匹配功率更低的驱动电机，长期运行的节能效果十分明显，尤其是在石油、煤炭这类需要24小时连续运行的工业通风场景中，节能收益会随着运行时间的增加持续累积。叶片的材质选用耐候性工程材质，能适应高温、高湿、带有轻微腐蚀性气体的通风环境，在防火通风场景中，材质的阻燃性能满足相关消防标准要求，不会在高温气流下出现变形、引燃的问题。从建模逻辑来看，这款叶轮的建模过程首先是确定轮毂的基准安装尺寸，包括中心安装孔直径、轮毂的内外径尺寸、安装螺栓的孔位分布，之后基于C型翼型的截面坐标，生成单个叶片的实体模型，再按照计算得到的叶片安装角，将叶片沿轮毂周向阵列，最后完成叶片与轮毂连接部位的紧固件建模，还原实际装配的结构细节，整个模型的尺寸链完全按照实际加工的公差要求设定，能直接用于后续的工程出图、结构校核或者3D打印样件验证。
