工业设备用风冷式驱动电机结构设计

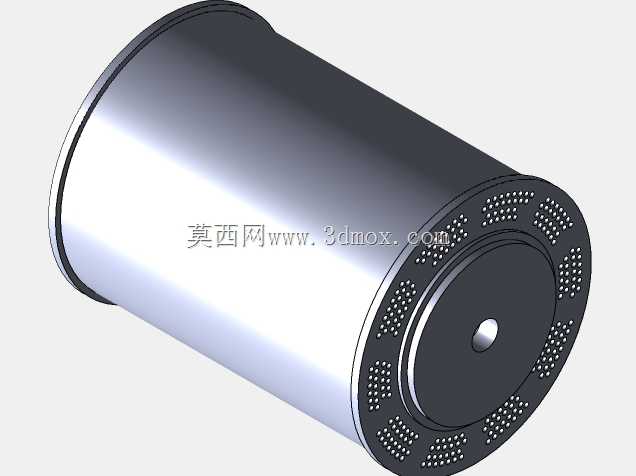

　　在工业传动系统的布局里，风冷电机的适配场景覆盖了绝大多数不需要液冷配套的中低负载连续作业工位，从输送线的动力辊筒驱动，到小型风机、泵类的动力输入，再到自动化设备的主轴辅助驱动，这类依靠空气对流完成散热的电机，凭借无需外接冷却管路、结构紧凑、维护便捷的特性，成为车间通用传动场景里选型频次极高的动力部件。这款风冷电机的整体结构采用圆柱式壳体布局，外壳主体为光滑金属筒体，既可以作为定子组件的安装承载基体，也能通过金属壳体的热传导特性，将绕组运行产生的热量快速传导到外表面，配合尾部端盖的阵列式通风孔结构，在电机输出轴带动内置风叶转动时，外部冷空气可以顺着通风孔进入电机内部，带走转子、定子绕组产生的热量，再从壳体与端盖的配合间隙排出，形成完整的自循环风冷通路，不需要额外配置独立散热风机，就能满足额定工况下的持续运行散热需求。从安装边界来看，这款电机的圆柱壳体外径统一，前端盖的止口尺寸适配常规的法兰安装、脚座安装两种主流固定方式，输出轴端的中心定位孔可以配合联轴器、带轮、齿轮等不同传动连接件，安装时不需要对壳体做额外的切削加工，只要匹配对应止口尺寸的安装座，就能完成快速装配，轴向长度控制在紧凑区间，不会占用过多的设备内部安装空间，适合在布局紧凑的自动化设备、小型工业机具内部集成。

　　设计过程中，尾部端盖的通风孔采用多组阵列排布的小圆孔结构，而非大面积的格栅开口，一方面可以保证足够的通风通流面积，避免风阻过大影响散热效率，另一方面可以阻挡车间环境里的大尺寸金属切屑、杂物进入电机内部，降低绕组被异物刮损的风险，端盖与壳体的配合面采用台阶式止口定位，装配时可以保证端盖与壳体的同轴度，避免转子转动时出现扫膛问题，输出轴端的密封结构可以阻挡外界的粉尘、少量切削液进入轴承位置，延长轴承的维护周期。

　　在实际选型适配时，这类风冷电机更适合安装在空气流通顺畅的设备位置，避免被其他部件完全包裹遮挡通风路径，如果设备运行环境的粉尘浓度过高，还可以在尾部通风孔位置额外加装防尘滤网，只需要定期清理滤网积尘，就能保证散热风量不会出现明显衰减。不同于液冷电机需要配套冷却管路、循环泵、换热装置的复杂系统，这款风冷电机的整体零部件数量更少，日常维护只需要定期检查轴承润滑状态、清理表面积尘即可，不需要处理冷却液泄漏、管路堵塞之类的故障，在单机配套成本、后期维护成本上都有明显优势，适合作为通用工业设备的标准动力源使用。

　　结构建模过程中，壳体的壁厚经过均匀化处理，既保证了足够的结构强度来承受定子压装时的压装力，以及运行过程中的振动载荷，也避免了壁厚过大导致整机重量冗余，尾部端盖的通风孔位置做了倒角处理，去除加工毛刺的同时，也可以减少空气流过时的风阻噪音，让电机运行时的整体噪音控制在工业场景允许的范围内。从动力传递的角度来看，电机内部的转子与输出轴采用过盈配合加键连接的方式，保证大扭矩输出时不会出现轴与转子的相对滑动，定子组件与壳体的过盈配合可以保证定子的固定可靠性，长时间运行也不会出现定子移位的问题，前后端的轴承选用深沟球轴承，既可以承受径向载荷，也能承受少量的轴向载荷，适配带传动、齿轮传动、联轴器直连等多种不同的传动连接方式，不需要针对传动方式额外更换轴承配置。
