带法兰直线运动轴承结构设计

这款带法兰型直线运动轴承，是直线运动系统里常用的导向承载元件，日常在各类需要做直线往复运动的设备结构里都能见到它的身影，比如自动化生产线的滑移工位、检测设备的探针进给机构、包装机械的推料模组、小型机床的进给滑台，甚至是3D打印设备的运动轴导向位，都能用到这类结构的零件。从结构设计逻辑来看，它把直线轴承的导向功能和法兰安装座做了一体化整合，省去了额外加工轴承安装座、配做定位台阶的工序，安装时直接把法兰端面贴紧设备安装基面，穿入法兰盘上的三个安装孔位拧紧紧固件即可完成固定，相比光轴配合无衬套的滑动结构，它的滚动摩擦阻力更小，运动过程更顺滑，长时间运行的磨损量也更低，能有效降低运动副的卡滞风险。

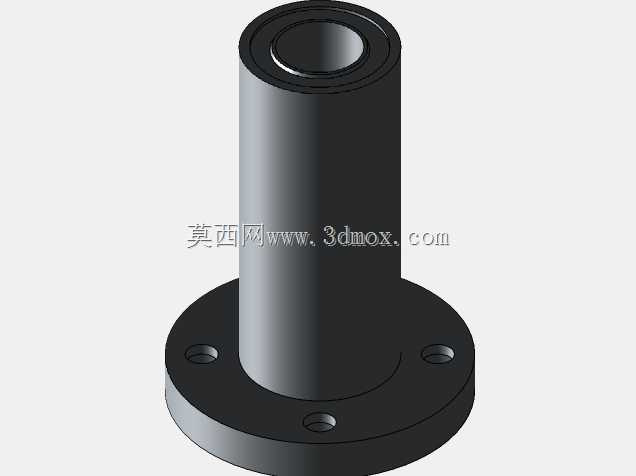

从外形结构来看，主体为圆柱形套筒结构，套筒内部是适配标准光轴的滚道结构，内置的滚动体可以沿着光轴轴向做低阻力滚动，套筒一端延伸出圆形法兰盘，法兰盘上均匀分布三个沉头安装孔，安装时螺钉头可以完全沉入沉孔内，不会突出法兰端面干涉其他运动部件，也能保证法兰安装面和设备基面完全贴合，避免安装倾斜导致的轴承别劲、磨损加快问题。设计这类轴承结构的时候，首先要考虑的是和配套光轴的配合公差，通常内孔和光轴采用间隙配合，保证滚动体可以顺畅滚动同时不会有过大的旷量，法兰端面和套筒轴线的垂直度是关键形位公差，如果垂直度超差，安装后轴承轴线会和光轴轴线产生偏角，运行时会出现阻力骤增、卡顿甚至抱死的情况，严重时还会刮伤光轴表面，破坏整个运动副的精度。

实际选型应用的时候，要先确认设备的运动行程、负载大小、运行速度，再匹配对应内径规格的轴承，同时要核对法兰盘的外径、安装孔的孔位分布尺寸，确保和设备安装位的预留空间匹配，不会出现法兰和周边结构干涉的问题。套筒部分的长度决定了轴承的导向支撑长度，更长的套筒可以获得更好的支撑刚性，适合悬臂负载较大的应用场景，短套筒则适合安装空间紧凑、负载较小的工位。这类法兰型直线轴承相比圆法兰方法兰的其他款式，圆形法兰的受力更均匀，三个安装孔呈120度均匀分布，拧紧螺钉的时候不会因为受力不均导致法兰变形，对安装基面的平面度要求也相对更低，在一些薄板类安装基座上使用也能获得不错的固定效果。

在日常设备维护中，这类轴承需要定期补充润滑脂，减少滚动体和滚道之间的磨损，避免杂质进入套筒内部卡滞滚动体，安装时要注意不要敲击套筒本体，防止内部滚道变形影响运动精度，法兰上的沉孔加工时要保证深度一致，避免螺钉拧紧后法兰面出现翘曲。很多新手结构工程师在选型时容易忽略法兰安装面到套筒端面的距离尺寸，导致安装后套筒突出长度不够或者过长，和其他部件产生运动干涉，建模的时候需要把安装边界尺寸标注清楚，包括套筒外径、总长度、法兰厚度、法兰外径、安装孔的中心距、沉孔直径和深度，这些尺寸都是实际装配时必须核对的关键参数，差之毫厘就可能导致整个模组装配失败。另外还要注意，这类直线轴承只能承受径向负载，不能承受较大的轴向力，设计结构时要避免让轴承承受轴向冲击，否则很容易造成内部滚动体脱落、滚道压痕，直接导致轴承报废。在一些有粉尘、切削液的工况下使用时，还需要在轴承两端加装密封防尘圈，阻挡杂质进入轴承内部，延长零件的使用寿命。
