SKF HTD同步带轮PHP40-5M-15RSB结构设计

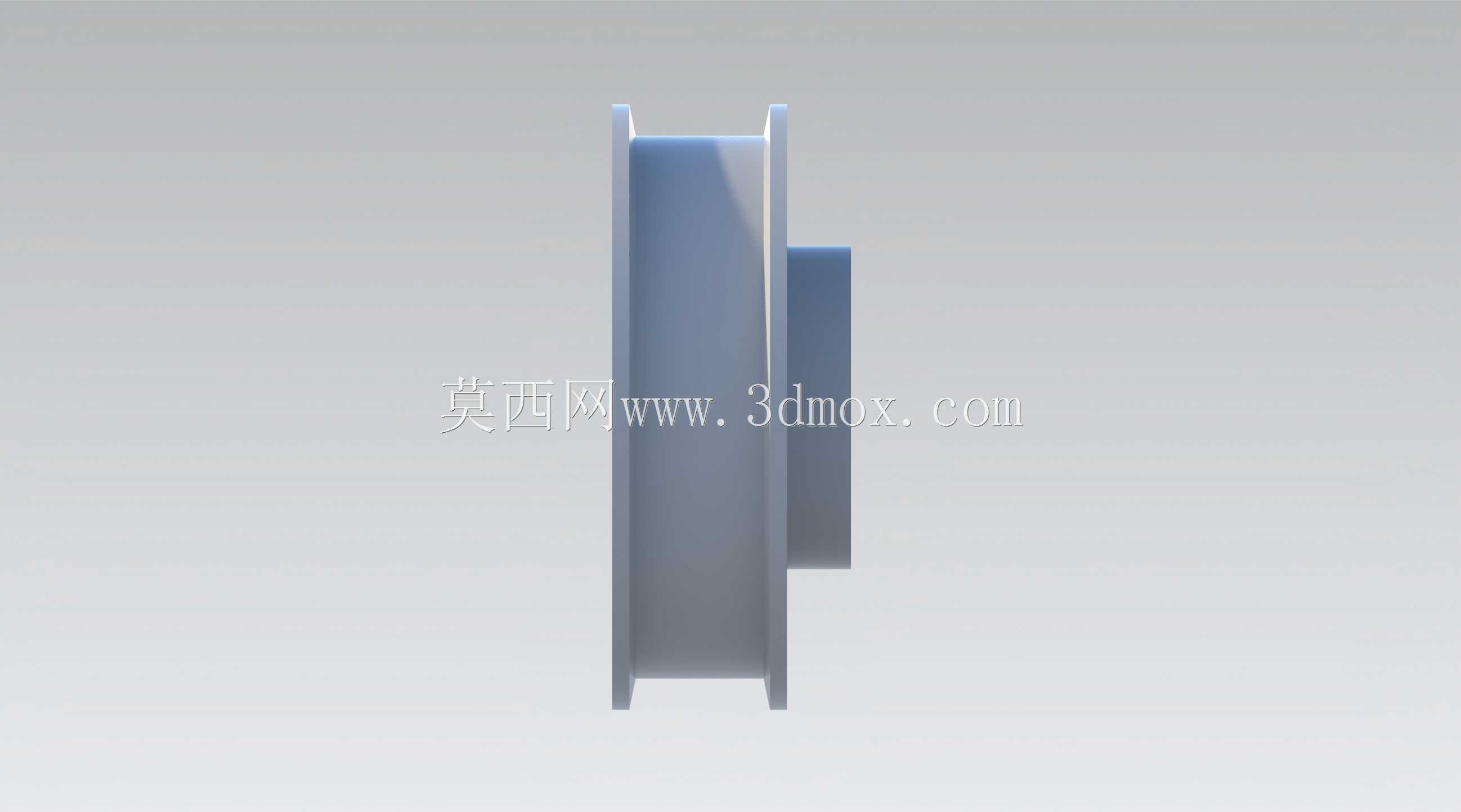

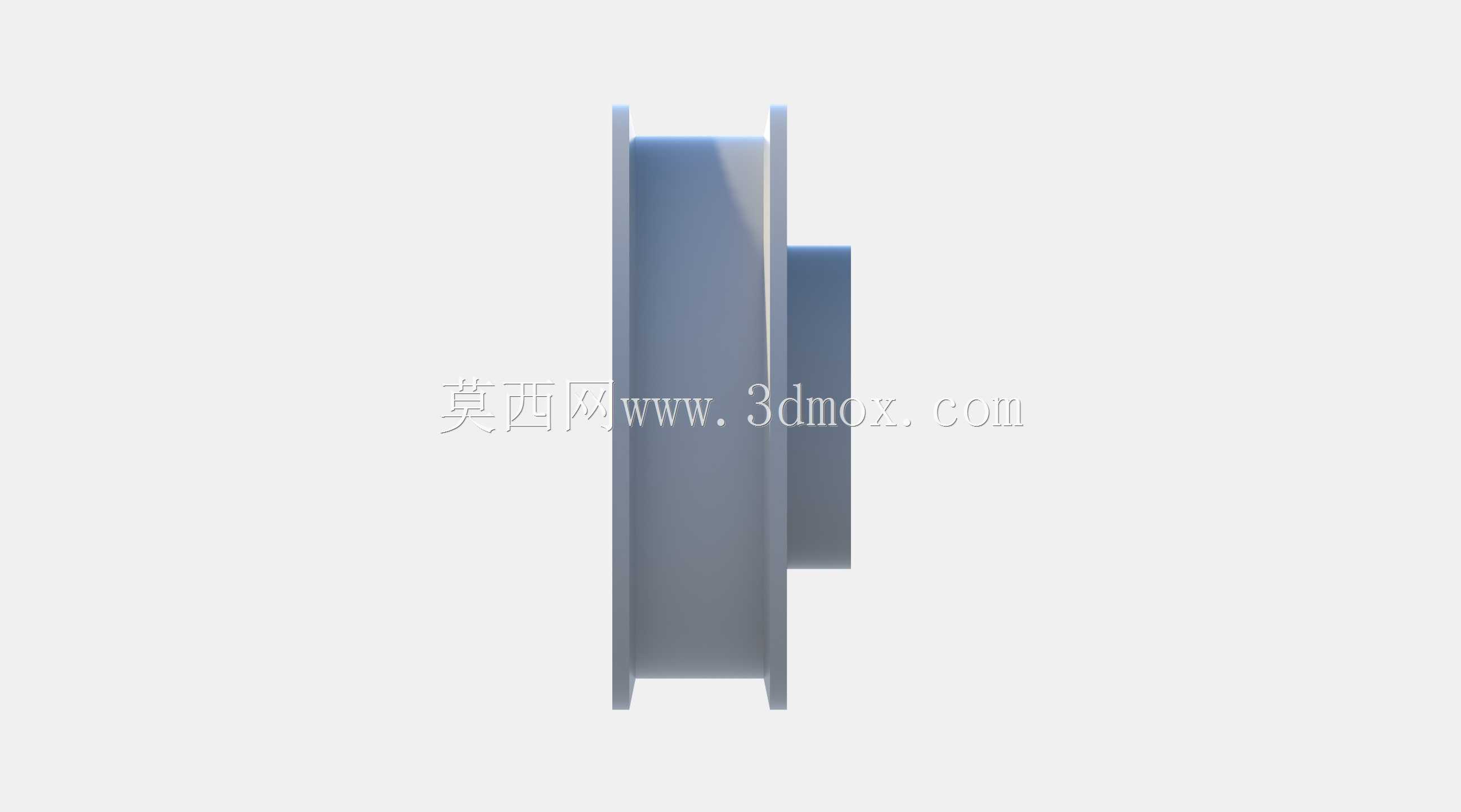

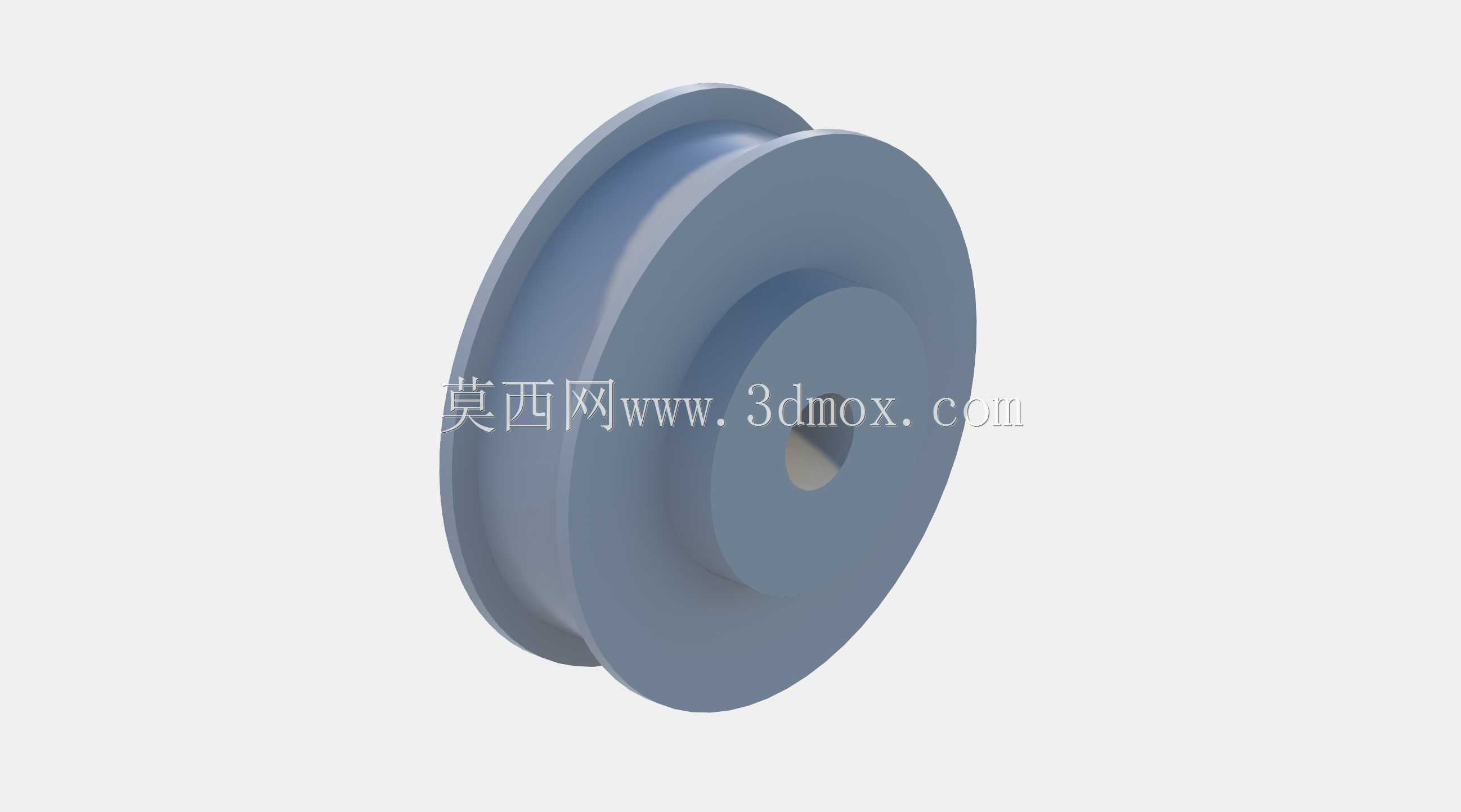

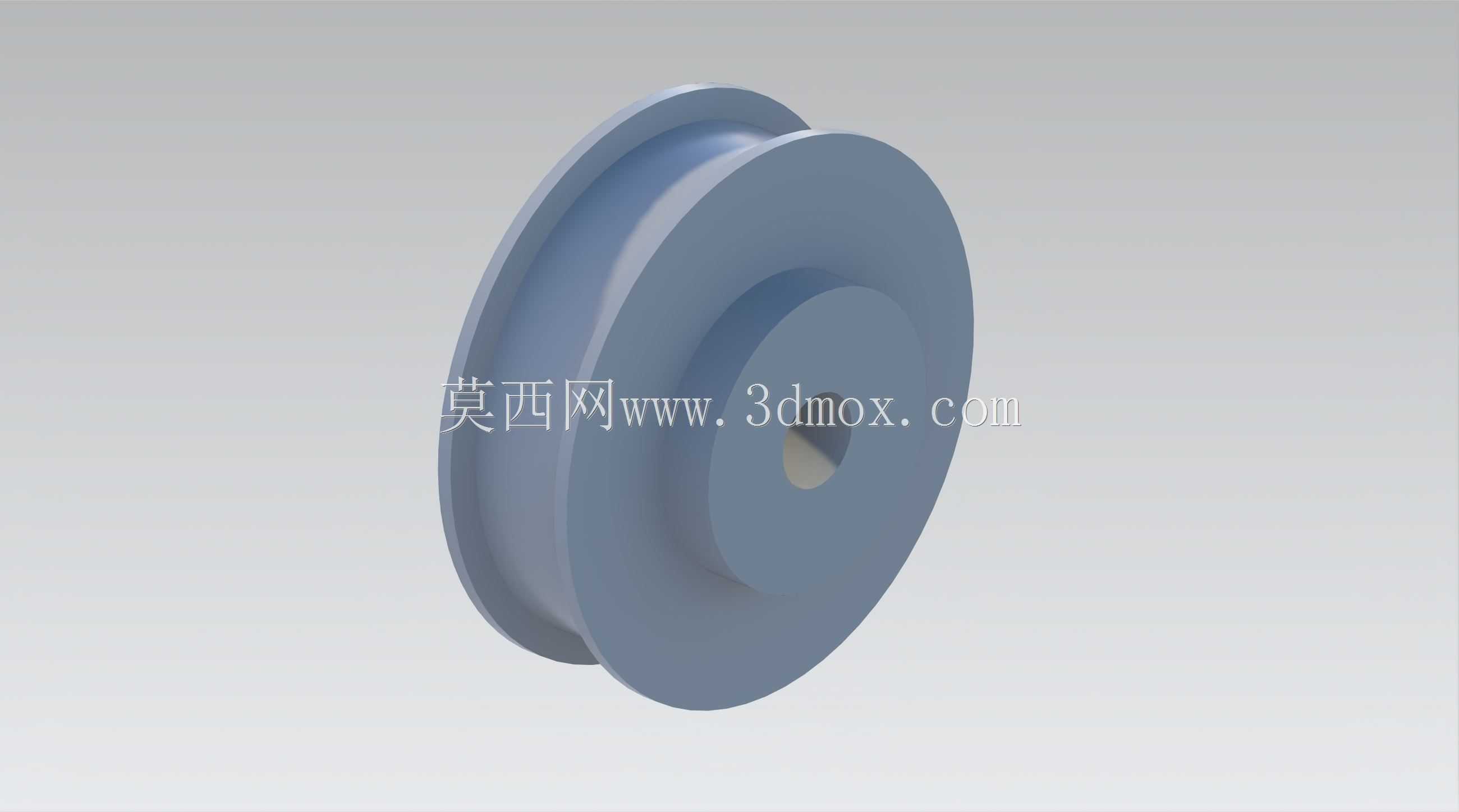

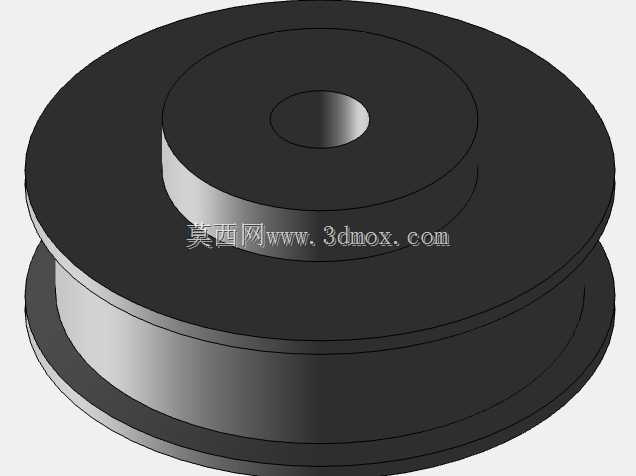

　　在轻载精密传动的设备布局里，这类HTD齿形的同步带轮常出现在输送线的从动端、小型检测设备的进给传动单元、包装机械的膜料牵引工位，区别于平带轮的摩擦传动，它依靠齿形啮合传递扭矩，不会出现打滑丢转的问题，传动比的精度能稳定维持在设计允许的偏差范围内，哪怕是频繁启停的工况下，也能保证从动端的位置重复精度满足工艺要求。从结构上看，这个带轮采用单挡边加凸台的设计，挡边的高度刚好高出带齿顶面1.5mm左右，既可以防止同步带在运转过程中发生轴向窜动脱落，又不会因为挡边过高额外增加轮体的转动惯量，凸台部分是安装定位的核心，内孔与轴的配合一般选H7/k6的过渡配合，装配时靠轴肩顶住凸台端面完成轴向定位，不需要额外加装间隔套，能有效压缩传动单元的轴向安装空间。

　　齿形部分完全遵循HTD 5M的齿廓标准，齿顶做了微小的圆弧修缘，带齿啮入轮槽的时候不会出现硬接触的冲击，运转时的噪音比梯形齿同步带轮低3到5分贝，适合用在对环境噪音有要求的实验室设备、办公类自动化装置里。轮体的腹板采用等厚设计，厚度根据额定扭矩核算后取6mm，既满足扭转强度要求，又尽可能减轻了自身重量，高速运转时的动平衡量更容易控制，不需要额外做去重处理就能达到G6.3的平衡精度等级。安装边界上，轮体的最大外径对应40齿5M节距的标准尺寸，总宽度方向要预留出至少2mm的安全间隙，避免和周边的机架护板、相邻传动件发生刮蹭，凸台的外径比安装轴承的内圈外径小0.2mm，方便装配时轴承能顺利压入到预定位置，不会出现装配干涉。

　　设计这类带轮的时候，首先要核算传递的额定扭矩，根据负载的启动系数确定齿宽，这个15mm宽度的规格对应5M同步带，能传递的最大扭矩大概在8N·m左右，完全覆盖小型自动化设备的传动需求；其次要考虑带的包角，中心距调整的时候要保证小带轮的包角不小于120度，不然会出现跳齿的问题；最后是材料和表面处理，一般常用45号钢做调质处理，齿面不需要额外淬火，因为同步带的材质是橡胶加尼龙线绳，硬度远低于钢材，正常使用下齿面的磨损量极小，能满足上万小时的使用寿命要求。在实际选型替换的时候，要注意核对节距、齿数、齿宽、内孔直径这几个核心参数，哪怕齿数差一个，传动比就会发生变化，直接影响设备的运行速度，要是内孔尺寸和现有轴径不匹配，不能随意扩孔，因为扩孔会破坏轮体的静平衡，还会降低轮毂的强度，容易在运转时出现轮体开裂的风险。另外挡边的固定方式采用滚压铆接，挡边和轮体的结合力能承受100N以上的轴向力，就算同步带出现轻微的偏载，也不会把挡边推掉，比胶粘固定的结构可靠性高很多。

　　在三维建模的时候，齿形部分要严格按照标准齿廓参数绘制，不能用近似圆弧代替渐开线（不对，HTD是圆弧齿），哦对，HTD的齿廓是圆弧齿，要准确画出齿根圆弧、齿侧圆弧、齿顶圆弧的衔接关系，不然装配的时候会出现齿面干涉，转动的时候有卡滞感，很多新手建模的时候容易把齿槽的深度做浅，导致同步带的齿顶顶住槽底，实际装配后带的张紧力异常，运转不了多久就会把带齿磨坏。还有凸台上的键槽尺寸，要对应所选轴径的标准键槽规格，键槽的对称度公差要控制在0.02mm以内，不然装配后带轮会出现偏心，运转时产生周期性的振动，影响整个传动单元的稳定性。
