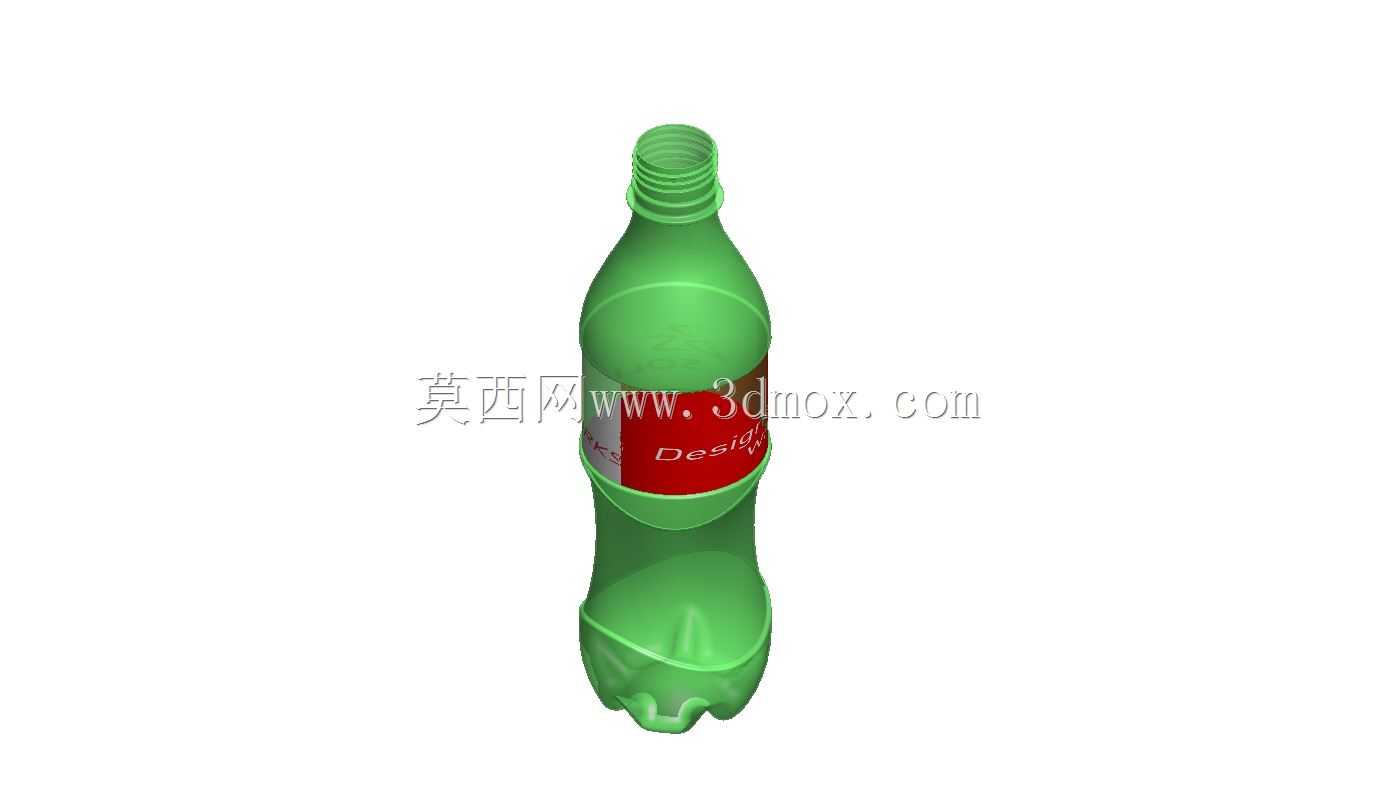

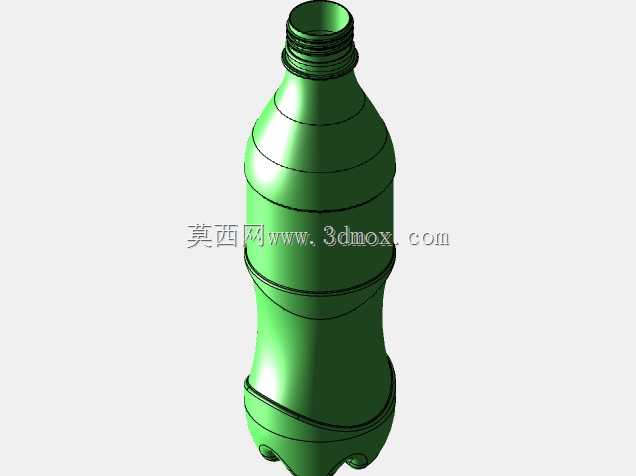

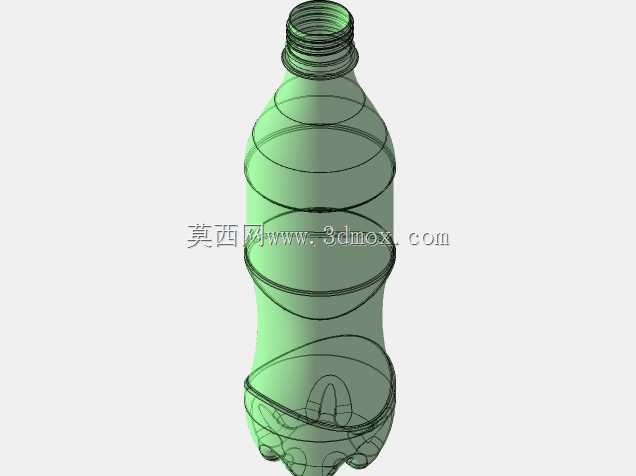

带标签结构的塑料碳酸饮料瓶三维结构

　　瓶底的五瓣式凹凸结构是设计的核心受力部位，碳酸饮料灌装后内部会维持0.3-0.5MPa的二氧化碳内压，平底结构无法均匀分散内压应力，容易出现底部鼓胀甚至爆裂的问题，五瓣式的内凹加强筋结构，能够将瓶内的径向压力均匀传导到瓶底的五个支撑脚位置，同时在堆叠运输时，上层瓶的底部可以刚好嵌入下层瓶的瓶口让位空间，提升整托货物的堆叠稳定性，避免运输过程中出现滑垛问题。瓶身的握持区域做了微弧收腰处理，对应成年人手掌握持的弧度范围，表面没有额外的防滑凸棱，是因为PET瓶身灌装后自身的结构刚度加上内压支撑，已经能够提供足够的握持摩擦力，过度增加凸棱反而会提升吹塑成型的工艺难度，容易出现局部壁厚不均的问题。日常快消品包装领域里，碳酸饮料瓶的结构设计一直是吹塑成型工艺与容器力学性能结合的典型案例，这款带完整瓶身结构的可乐瓶模型，完整还原了量产塑料可乐瓶的全部结构细节，可直接用于包装结构验证、吹塑模具设计参考、快消品陈列场景搭建等实际工程场景。从实际使用场景来看，这类PET材质的碳酸饮料瓶，需要同时满足碳酸饮品的内压承载需求、运输堆叠的抗压需求、消费者手持握持的人机需求，以及自动化灌装生产线的适配需求，建模过程中每一处结构都对应量产环节的实际功能要求。

　　瓶肩位置做了平滑的圆弧过渡，从大直径的瓶身逐步收窄到小直径的瓶口螺纹段，这个过渡段的曲率经过反复验证，既能够避免灌装后出现应力集中导致的瓶肩开裂，也能在饮品倾倒时让液体顺着瓶肩弧度平稳流出，不会出现断流飞溅的问题。瓶口的螺纹段采用的是标准PCO1881碳酸饮料瓶口规格，螺纹为三头间断式螺纹，能够适配自动化灌装线的高速旋盖工序，旋盖过程中只需要旋转不到一圈就能完成瓶盖锁紧，大幅提升灌装线的生产效率，螺纹下方的防盗环让位槽结构完整还原，能够和瓶盖的防盗环卡扣配合，实现未开封状态的防伪提示。

　　瓶身中部的标签安装位做了0.15mm的内凹让位，标签粘贴后不会因为运输过程中的摩擦出现卷边脱落，同时这个内凹区域也能作为瓶身的环形加强筋，提升瓶身中部的径向抗挤压能力，避免手持捏握时瓶身过度变形导致饮品溢出。从建模的结构逻辑来看，整个瓶体采用均匀壁厚设计，基础壁厚控制在0.28-0.32mm区间，瓶口螺纹段因为要和瓶盖反复配合，壁厚加厚到1.2mm，保证螺纹的连接强度不会因为多次开合出现滑牙。瓶身所有的转角位置都做了R0.5以上的圆角过渡，完全符合吹塑成型的工艺要求，避免出现尖角位置吹塑不满、局部壁厚过薄的问题。在实际工程应用中，这个模型可以直接导入吹塑模具的设计流程中，通过分模功能快速拆分型腔与型芯，结合吹塑工艺的收缩率参数调整尺寸后，就能直接用于模具加工；也可以用于自动化灌装生产线的输送线、旋盖机、贴标机的工位模拟，验证设备的夹具、定位结构是否能够和瓶体完美适配，避免实际生产中出现卡瓶、定位偏移的问题；还可以用于零售场景的陈列效果渲染、包装设计的打样验证，减少实物打样的次数，缩短包装开发的周期。

　　很多刚接触包装结构设计的工程师容易忽略瓶底和瓶肩的过渡曲率，要么把曲率做的过小导致应力集中，要么把曲率做的过大浪费瓶内的有效容积，这个模型里的曲率参数完全匹配量产成熟产品的设计值，能够给新手设计师提供可靠的参考基准，避免在结构验证阶段走不必要的弯路。另外瓶体的整体高度、瓶口直径、瓶身最大直径都完全符合现有碳酸饮料灌装线的通用尺寸边界，不需要额外调整尺寸就能直接适配现有生产线的工装夹具，不需要为了新瓶型单独改造生产线设备，能够大幅降低新品上市的设备改造成本。
