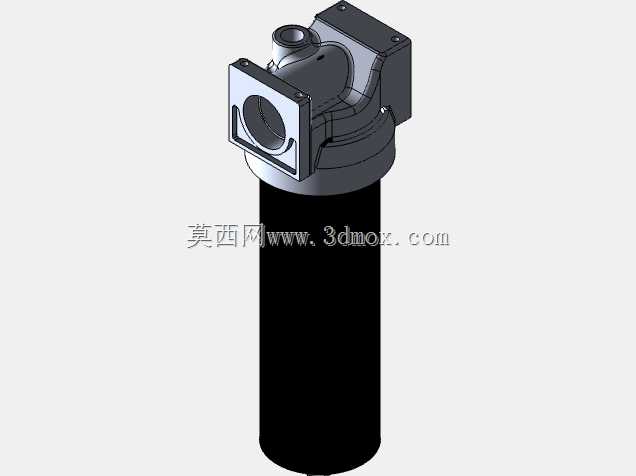

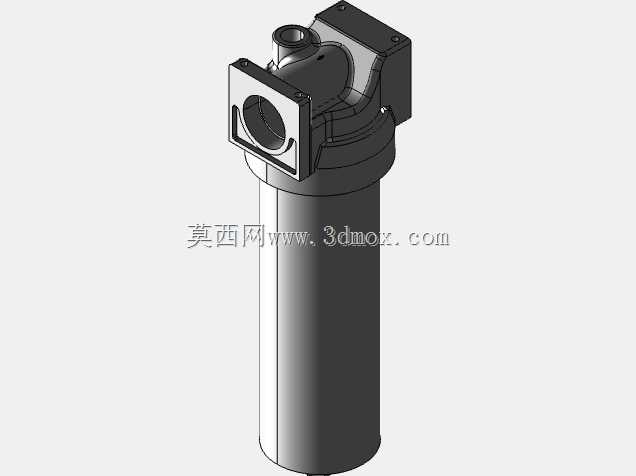

派克40CN系列阀块集成式过滤器结构

在液压系统与工业流体输送回路的搭建中，过滤元件的选型与安装直接决定了整套系统的运行寿命与故障频次，派克40CN系列阀块集成式过滤器，是针对紧凑型阀组安装空间设计的 inline 过滤部件，常被布置在比例阀、伺服阀的进油侧前端，或是小型动力单元的压力管路中，用来拦截油液内的金属磨屑、密封件残渣、外界侵入的粉尘颗粒，避免高精度阀口出现磨损卡滞、节流孔堵塞的问题。

从实际应用场景来看，这类过滤器不需要额外配置独立的安装支架，可直接嵌入阀块的预留安装位，和相邻的换向阀、溢流阀共用油路通道，大幅减少了管路接头的使用数量，降低了管路泄漏的风险点，在小型液压站、机床液压夹具回路、工程机械的先导控制油路中应用十分广泛。不同于传统的管式过滤器需要预留足够的管路拆装空间，这款集成式过滤器的安装边界完全贴合标准阀块的安装面尺寸，安装孔位与通油孔的位置匹配常规6通径、10通径阀块的布局规范，设计人员在排布阀块油路时，不需要为过滤器额外调整油路走向，可直接将过滤单元嵌入阀组的层叠结构中。

产品的功能设计上，该系列过滤器采用旁通阀与滤芯堵塞发讯结构的集成设计，当滤芯前后压差达到设定阈值时，旁通阀会自动开启，避免滤芯因压差过大出现破损，同时可外接压差发讯器，给控制系统传递堵塞预警信号，提醒运维人员及时更换滤芯，不需要运维人员频繁拆检滤芯状态。滤芯的密封结构采用径向密封形式，相比传统的端面密封，在高压脉冲的油路工况下，密封件不容易被高压油流冲切失效，能够承受系统的压力波动冲击，适配连续工作压力下的油路过滤需求。

从设计思路来看，这款过滤器的结构完全围绕阀块集成的需求展开，壳体采用锻铝材质加工，在保证耐压强度的前提下尽可能压缩整体体积，壳体的外轮廓没有突出的安装耳、外置接头等结构，所有通油接口都设置在与阀块贴合的安装端面上，安装时只需要在贴合面放置对应规格的O型密封圈，通过螺栓将过滤器壳体压紧在阀块表面即可完成装配，拆装滤芯时只需要拆卸过滤器端盖，不需要将整个过滤器从阀块上拆下，大幅降低了现场维护的操作空间需求。

外形尺寸方面，该系列过滤器的安装面尺寸与标准阀块的安装孔距匹配，整体高度控制在常规阀组的层叠安装允许范围内，不会因为加装过滤器导致阀组整体超出设备的安装空间限制，通油孔的通径匹配对应流量规格的阀组通流能力，不会在过滤单元处产生过大的通流阻力，避免系统出现不必要的压力损失。在进行三维建模时，需要重点确认安装面的各孔位相对位置、密封槽的尺寸深度、端盖拆装所需的预留操作空间，避免在阀块装配时出现零件干涉、密封圈压缩量不符合要求、维护时工具无法操作的问题。

在实际的设备选型匹配中，这类过滤器尤其适合安装空间紧凑、阀组集成度高的液压回路，相比独立安装的过滤器，能够减少30%以上的管路连接部件，同时缩短油路长度，降低系统的压力损失，在进行阀块设计时，可直接将该过滤器的三维模型导入装配体，直接匹配油路孔位，不需要反复核对安装尺寸，能够大幅提升阀块的设计效率，避免因尺寸核对失误导致的阀块加工报废问题。
