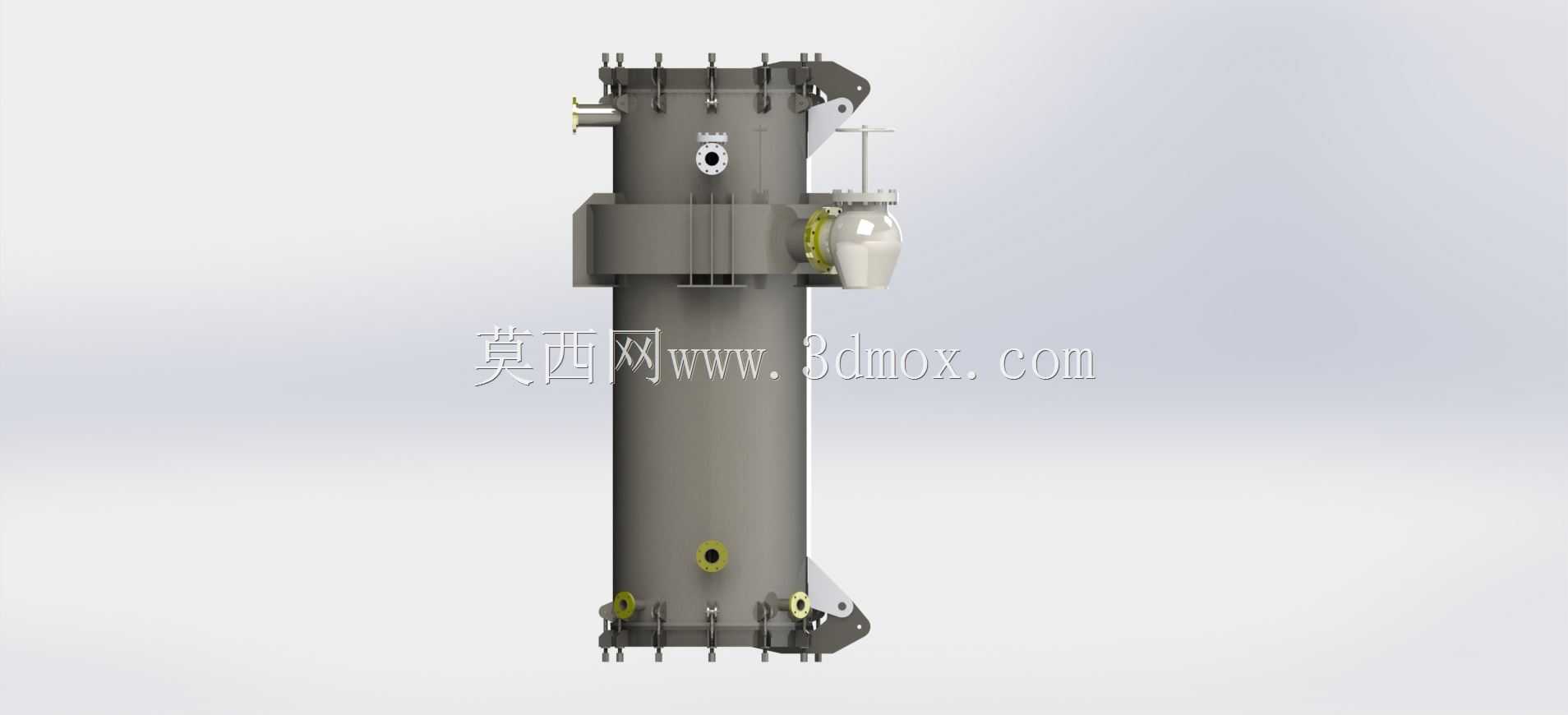

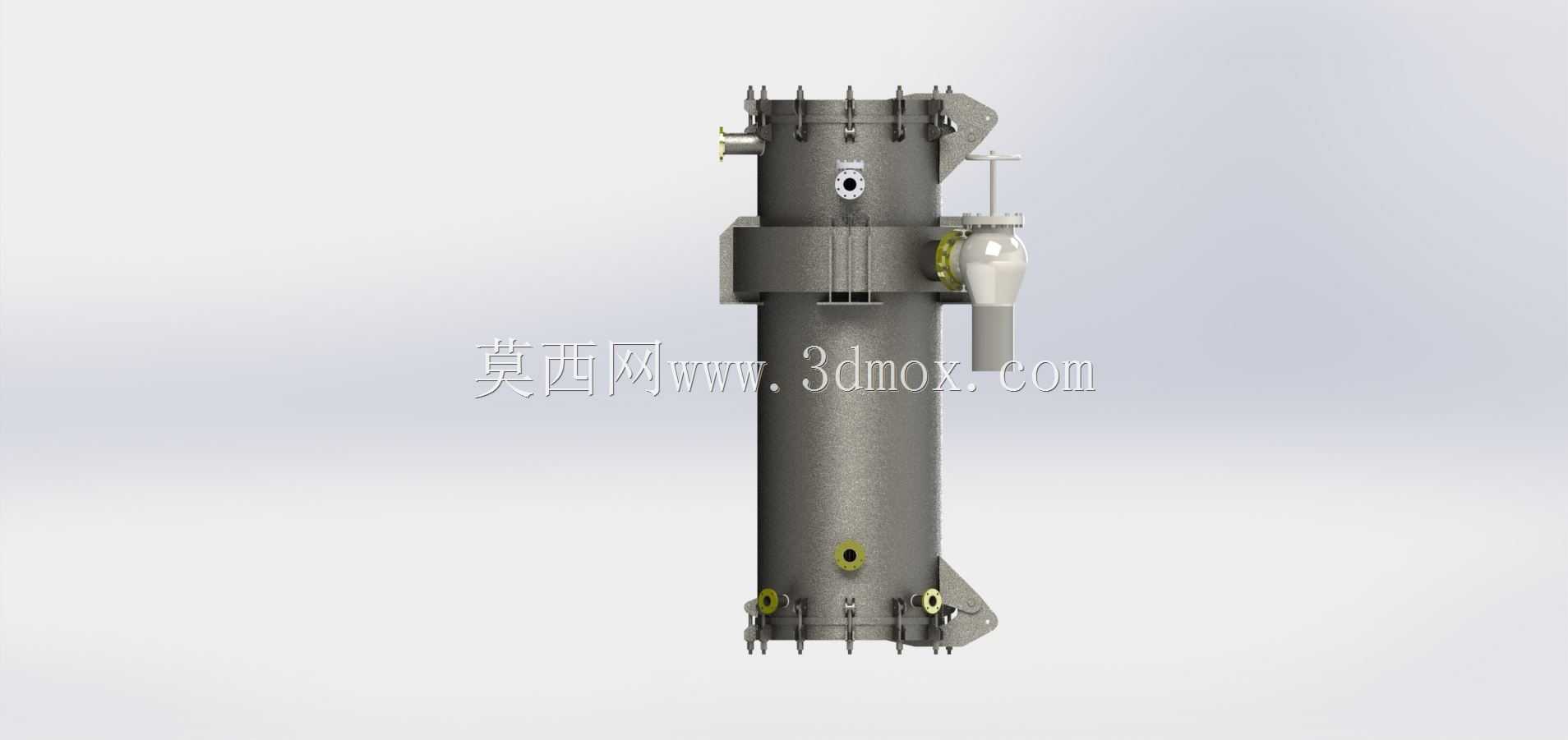

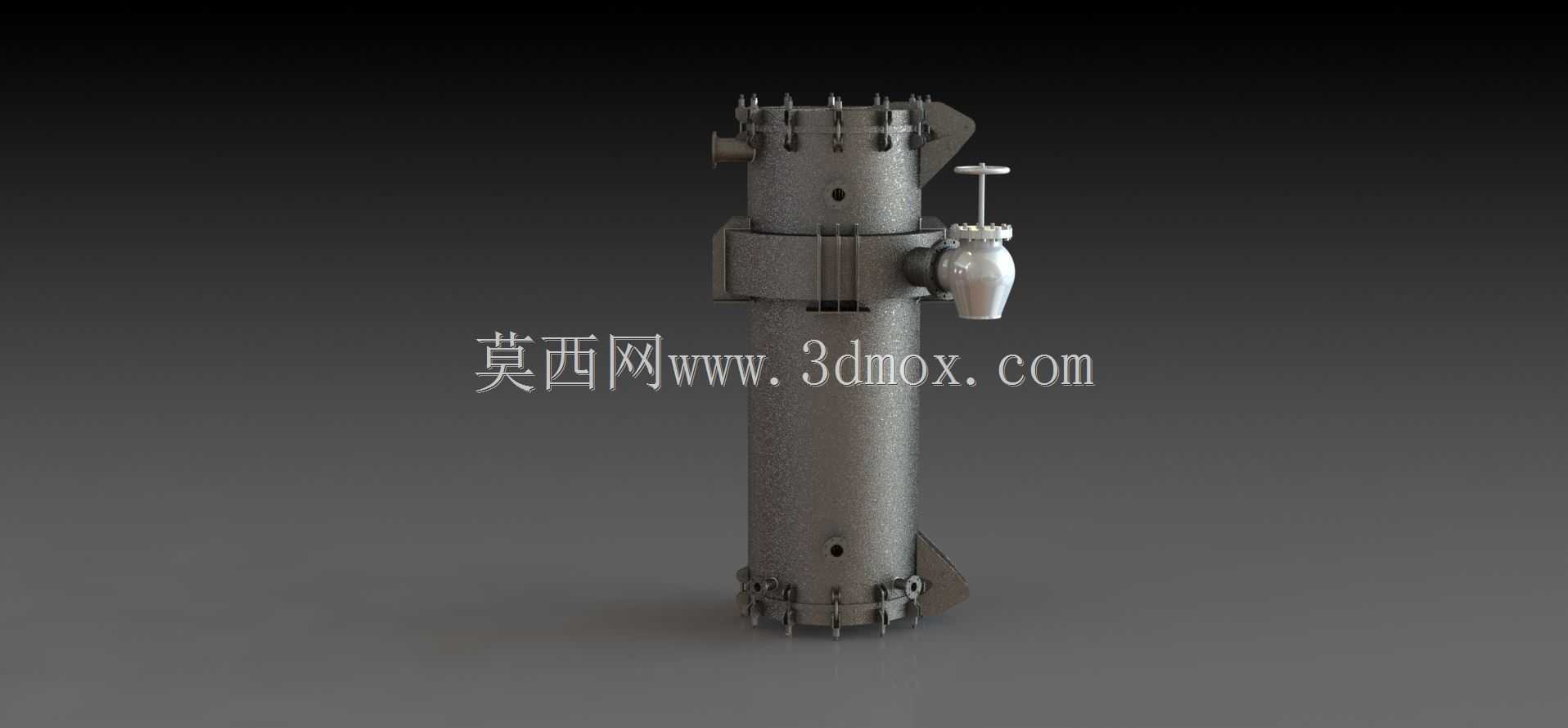

250平蒸汽加热混合液储热装置结构

在食品加工、生物发酵、化工配料这类需要恒定温度混合物料的生产场景里，这类立式承压储热罐体是生产线前端的核心配套单元，主要承担混合液的恒温存储、蒸汽补热、杂质截留的多重作用，区别于普通常压储液罐，该结构在承压密封、换热效率、检修便捷性上做了针对性的结构优化。从实际落地的安装边界来看，设备采用立式支脚安装结构，底部预留的法兰接口可直接对接生产线进料管路，侧部的蒸汽接口、排污接口、测温测压接口的排布完全遵循车间管路排布的常规间距要求，顶部快开式端盖的开启半径预留了足够的操作空间，不需要额外抬高车间层高就能完成滤元更换、内部清污的日常操作，整体占地匹配250平方米处理量级的生产线配套需求，不会出现设备尺寸与车间预留工位不匹配的问题。

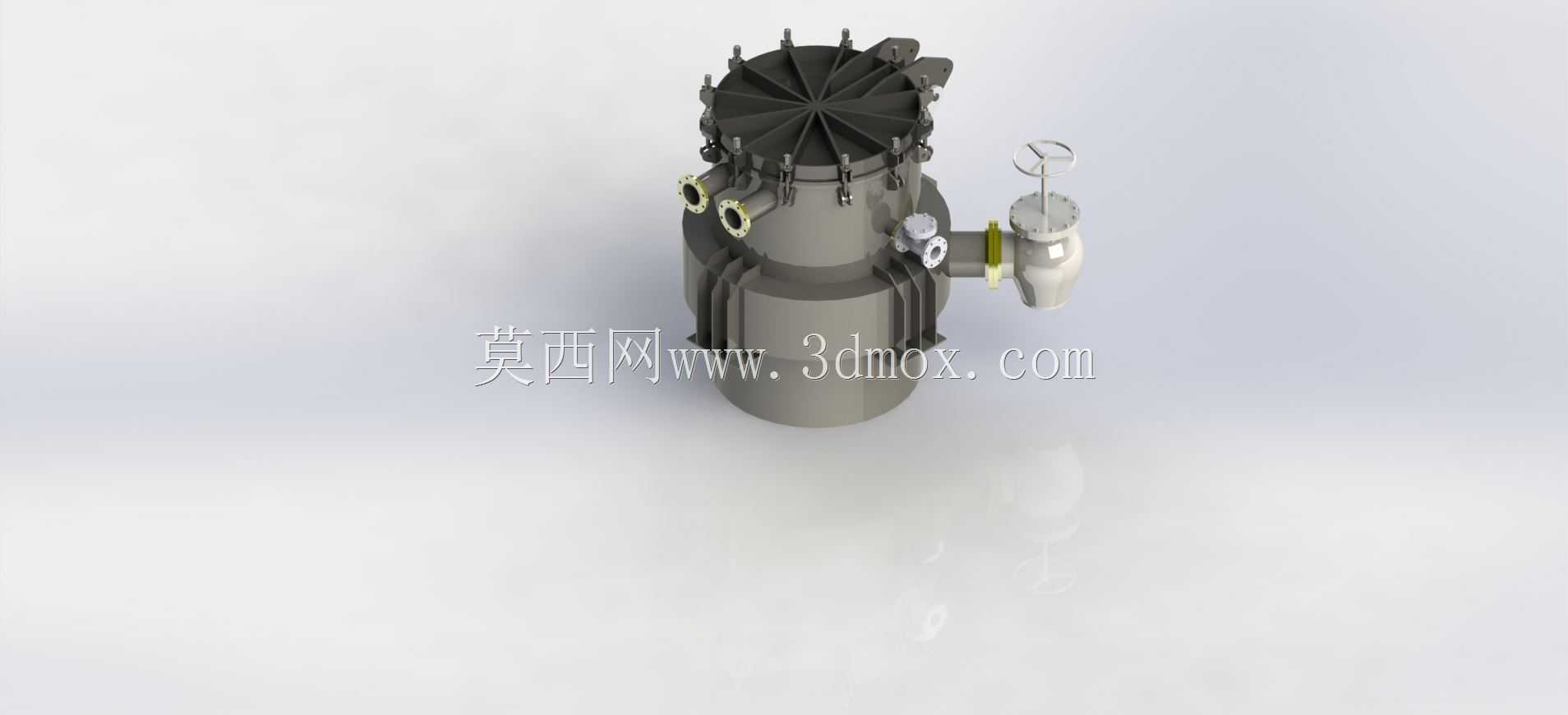

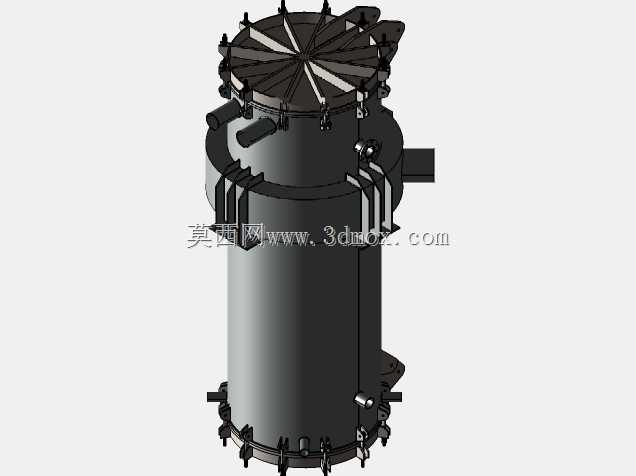

设计思路上，首先考虑的是承压工况下的密封可靠性，顶部端盖采用辐射式压块锁紧结构，相比传统的螺栓全周锁紧，这种结构能让端盖密封圈的受力更均匀，在0.6MPa以内的蒸汽加热工况下不会出现局部渗漏，同时开启端盖时不需要逐个拆卸所有螺栓，只需要松开对应压块就能转动端盖完成开启，大幅缩减日常检修的操作时长。罐体侧部的换热接口采用切向接入设计，蒸汽进入罐体夹层后会沿着罐壁形成旋流，避免蒸汽直接冲击局部罐壁造成的局部过热、应力集中问题，同时能让罐内混合液的温度场更均匀，不会出现靠近蒸汽入口位置液温过高、远离入口位置液温不达标的情况。罐体底部的锥度过渡结构专门针对带少量固体杂质的混合液设计，排污口设置在锥底最低位置，停机排污时不需要人工进入罐内清理，沉积的杂质会顺着锥面滑落到排污口直接排出，减少运维的人工投入。

从功能特性来看，设备集成了加热、储液、粗滤三重功能，内部可根据处理介质的特性加装不同精度的滤元，蒸汽夹层的换热面积经过匹配计算，能在环境温度10摄氏度的工况下，将罐内混合液维持在工艺要求的温度区间，波动范围不超过正负2摄氏度，完全满足发酵配料、食品熬制、化工助剂混合这类对温度稳定性有要求的生产场景。罐体外部的管架结构预留了仪表安装位，可直接加装温度传感器、压力变送器，对接车间的DCS系统实现温度、压力的实时监控，不需要后期在罐壁额外开孔焊接安装座，避免后期开孔造成的罐体应力变形、密封隐患。支脚结构采用加强筋焊接设计，满液状态下的承重冗余达到2.5倍，即使出现车间管路震动、地基轻微沉降的情况，也不会出现支脚变形、罐体倾斜的问题。

在实际选型适配时，该结构可根据处理介质的腐蚀特性调整罐体材质，普通水基混合液采用常规碳钢做内防腐处理即可，有弱酸弱碱腐蚀的场景可更换为304或316L不锈钢材质，法兰接口的压力等级统一采用PN10标准，能和市面上绝大多数工业管路配件直接适配，不需要单独定制转换接头。顶部的排气接口设置在端盖最高位置，设备开机运行时可通过该接口排出罐内空气，避免气阻造成的换热效率下降、液位检测不准的问题，侧部的液位计接口采用上下双法兰结构，可直接加装磁翻板液位计，直观显示罐内液位高度，方便操作人员控制进料量。
