ROOMBA700扫地机HEPA滤网结构设计

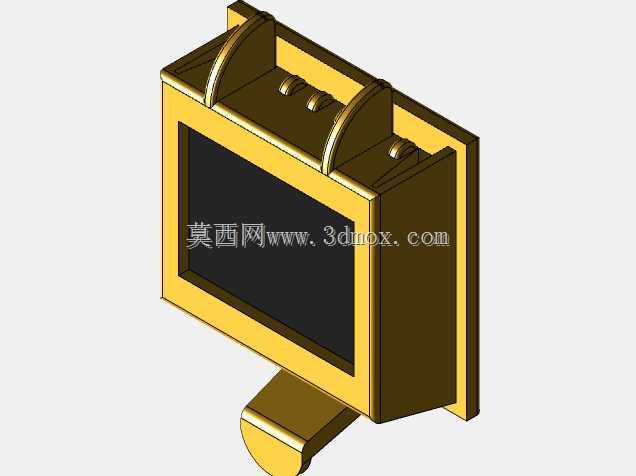

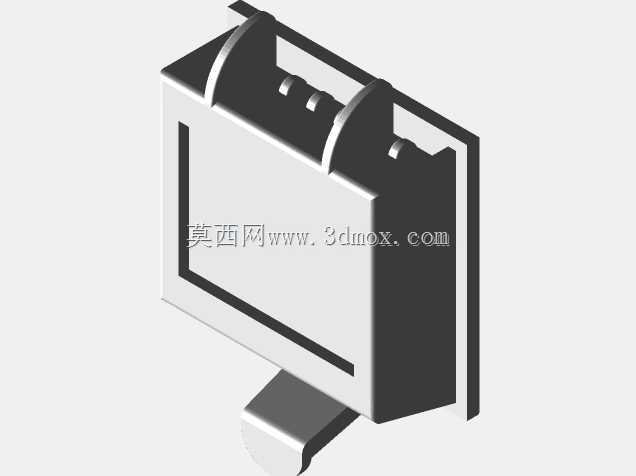

家用清洁设备的风道过滤环节，直接决定设备排出空气的洁净度，尤其是带吸尘功能的扫地机器人，在滚刷搅动地面浮尘、毛发、细碎碎屑的过程中，若过滤组件密封不足、滤材贴合度差，很容易出现二次扬尘问题，把吸入的细小微粒重新排到室内空气中，反而降低清洁体验。这款适配ROOMBA700系列的HEPA过滤组件，在结构设计上完全围绕扫地机内部狭窄的安装空间做适配，没有冗余的外凸结构，整体采用框体嵌合滤材的形式，边框做了阶梯式的止口设计，安装时可以直接卡入设备预设的滤仓槽位，配合设备仓门的压合结构，能实现滤材周边的全密封，避免未经过滤的空气从边框缝隙漏出。

从实际使用场景来看，扫地机器人的工作环境覆盖木地板、瓷砖、短绒地毯等多种地面，吸入的杂质除了可见的浮尘、毛发，还有大量粒径在微米级的尘螨排泄物、花粉、织物纤维，这类微粒如果透过滤材排出，很容易引发敏感人群的呼吸道不适，因此这款过滤组件的核心功能，就是通过HEPA滤材的细密纤维结构，拦截绝大多数0.3微米以上的悬浮微粒，同时框体的支撑结构要保证滤材在风机持续负压抽吸的状态下，不会出现变形、塌陷，避免滤材和框体之间出现缝隙，影响过滤效率。

设计过程中首先要匹配的是安装边界尺寸，滤仓位于扫地机机身尾部的排风段，整体安装空间的进深、宽度、高度都有严格的限制，框体的外部轮廓完全贴合滤仓内壁的弧度，顶部设置的两个带弧形导向的卡扣结构，在安装时可以顺着仓内的导向槽滑入到位，不需要额外的紧固件固定，用户日常更换滤网时只需要按压卡扣就能取出，操作门槛很低。框体正面的滤材压合边做了一圈微凸的压筋，装配时滤材边缘通过超声波焊接的方式固定在压筋内侧，不会出现滤材移位的问题，同时压筋的凸起高度控制在0.8mm，既保证压合强度，又不会占用过多的滤材有效通风面积，尽可能降低风阻，避免因为滤网风阻过大导致风机负载升高，影响设备的吸尘吸力和续航表现。

框体底部的定位凸台结构，是为了匹配滤仓底部的定位凹槽设计，安装到位后凸台完全嵌入凹槽，能限制滤网在设备移动、震动过程中出现横向窜动，避免长期使用后边框密封失效。整个框体的壁厚设计均匀，主支撑壁厚保持在1.8mm，卡扣位置做了局部加厚到2.5mm，同时在卡扣根部做了R0.5的圆角过渡，避免反复拆装卡扣时出现应力断裂，提升结构的耐用性。滤材的有效通风区域占整个滤网正面面积的70%以上，在保证结构强度的前提下最大化通风面积，平衡过滤效率和通风阻力的矛盾——如果一味追求过滤精度而忽略风阻，会导致风机抽吸效率下降，地面吸尘口的负压不足，大颗粒碎屑无法被有效吸入；如果风阻过低，往往意味着滤材纤维间隙过大，无法实现有效的微粒拦截，失去HEPA过滤的意义。

在实际的结构验证环节，这类滤网需要重点验证两个维度的性能：一是密封性能，在额定风机风量下，边框位置的漏风率要控制在1%以内，避免未过滤空气旁通；二是结构强度，在持续1000小时的风机负压工作状态下，框体的形变量不能超过0.3mm，防止滤材因为框体变形出现拉扯破损。另外考虑到用户日常使用中会定期取出滤网清理浮尘，框体的边缘都做了圆角钝化处理，没有尖锐的飞边、毛刺，避免用户清理时划伤手部。和传统的平板式滤网不同，这款滤网的框体做了适配设备风道的导流斜面，进入滤仓的气流可以顺着斜面均匀分散到整个滤材表面，避免气流集中冲刷滤材的中心区域，导致局部积尘过快，延长滤网的单次使用周期，减少用户的更换频率。

从结构建模的角度来看，这类配件的设计不需要复杂的曲面结构，但对尺寸公差的要求很高，尤其是和滤仓配合的止口、卡扣、定位凸台的尺寸，公差需要控制在±0.1mm以内，否则会出现安装过紧无法装入，或者安装过松密封不足的问题。建模过程中需要先提取设备滤仓的点云数据或者原厂配合尺寸，先确定整体的安装边界，再逐步细化卡扣、压筋、定位凸台的细节，同时要考虑注塑生产的工艺性，框体的所有加强筋位置都要做拔模斜度，避免注塑脱模时出现粘模、拉伤的问题，壁厚均匀性也要做重点检查，避免出现壁厚差异过大导致的注塑缩痕、翘曲，影响最终的装配精度。
