12英寸ESD气动紧急切断球阀结构设计

　　在石化、油气长输、炼化装置的高危工艺管段中，紧急切断类阀门是安全联锁系统的核心执行部件，这款12英寸通径的ESD球阀，主要针对大口径高压管路的紧急截断需求设计，适配Class300及以上压力等级的管系，可在联锁信号触发后1-2秒内完成全行程关断，有效阻断介质泄漏、超压扩散等安全风险，常布置在罐区进出口、装置边界截断位、长输管线分输站等关键节点，是工艺安全防护层的核心硬件。从结构设计逻辑来看，该球阀采用固定球结构设计，区别于小口径浮动球的密封压紧逻辑，12英寸大通径下固定球的上下阀杆支撑结构可抵消高压介质作用在球体上的不平衡推力，大幅降低操作扭矩，避免球体在高压差下出现偏移导致密封失效。

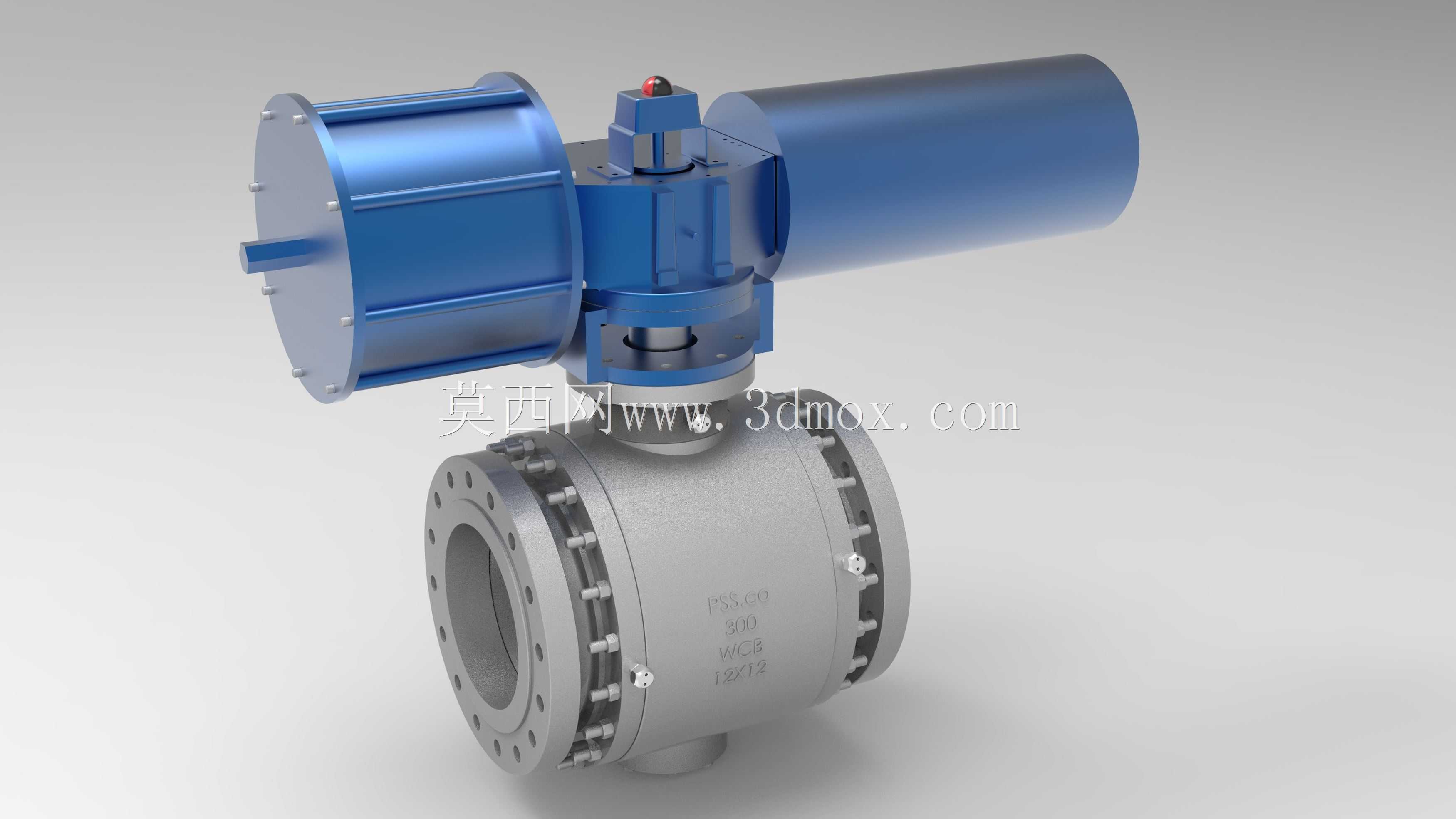

　　阀体采用侧装式两片式法兰连接结构，中法兰处采用螺柱加缠绕式垫片的密封形式，可适配高温、高压及含腐蚀介质的工况，阀体流道采用全通径设计，流道内径与连接管道内径完全一致，既可以降低介质流经阀门时的压损，减少管路输送能耗，也能满足管线通球扫线的作业要求，避免清管器在阀位处卡滞。上部配套的气动执行器采用双作用拨叉式结构，相比齿轮齿条式执行器，拨叉结构在大扭矩输出场景下的效率更高，输出扭矩曲线与球阀启闭过程的扭矩需求曲线匹配度更好，在阀门启闭的起始和终了位置可输出更大扭矩，刚好适配球阀密封面压紧、脱离时的高扭矩需求，执行器侧部配套的气控回路模块可实现快速排气，满足ESD阀门的快关要求，顶部的阀位反馈组件可直接将阀门开关状态反馈至控制室DCS系统，实现联锁状态的实时监控。

　　从安装边界来看，该阀门采用法兰端连接，法兰密封面为凸面形式，连接尺寸符合对应压力等级的管路法兰标准，安装时需保证两端管路的同轴度，避免额外的管道应力附加在阀体上导致阀座密封偏磨；执行器的上部预留足够的维护空间，可在线更换密封填料、调整执行器行程，无需将整个阀门从管线上拆下。在实际工况应用中，这类大口径ESD球阀的密封面通常采用堆焊硬质合金的处理方式，可耐受含固体颗粒介质的冲刷，避免长期开关过程中密封面出现冲蚀磨损导致内漏；阀杆采用防吹出结构设计，即使在阀杆密封失效、阀腔内部压力异常升高的情况下，阀杆也不会被介质压力顶出造成外漏风险，阀杆部位的多重填料密封结构可适配挥发性介质、有毒介质的密封要求，满足石化行业的VOCs泄漏管控标准。

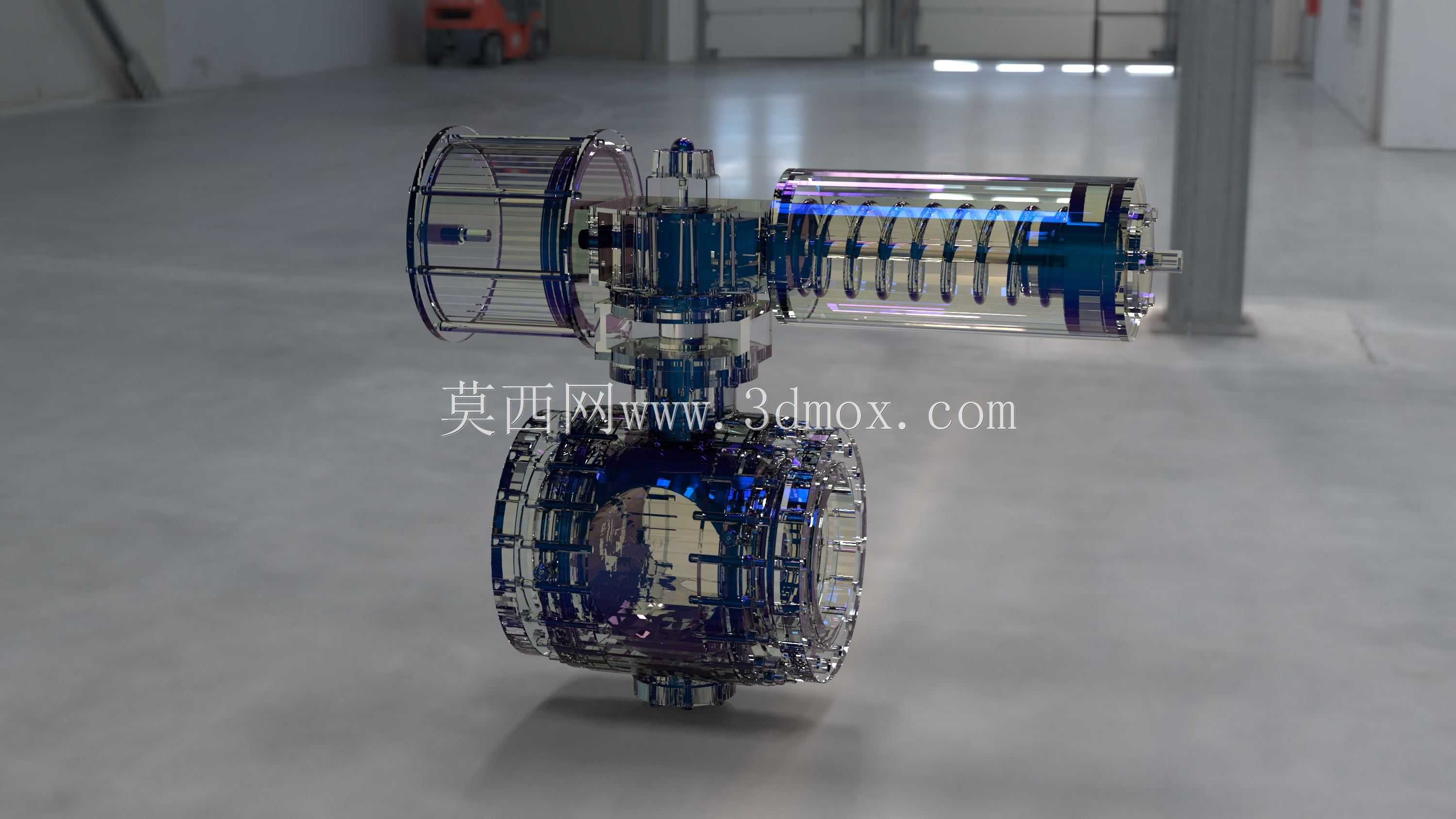

　　设计过程中需要重点核算的参数包括球体与阀座的密封比压，保证在工作压力下密封面有足够的压紧力实现零泄漏，同时避免比压过大导致阀座磨损加快、操作扭矩升高；执行器的输出扭矩需要留有足够的安全裕量，通常取阀门最大操作扭矩的1.5倍以上，避免在介质压力波动、长期运行摩擦阻力增大时出现阀门拒动的情况；另外还要核算阀门在快关过程中的水锤影响，必要时在控制回路中配套阻尼结构，避免快关时产生的水锤压力超过管线设计压力，造成管线或设备损坏。该模型仅做外观与装配关系的演示呈现，未包含内部所有零件的细节特征，实际生产应用的完整结构还包含阀座预紧弹簧、防静电结构、排污嘴、注脂嘴等附属部件，这些细节结构是保证阀门长期可靠运行的关键，比如防静电结构可将球体、阀杆、阀体之间的电阻控制在标准要求范围内，避免介质流动产生的静电积聚引发放电风险；阀座注脂结构可在密封面出现轻微损伤时，通过注入密封脂实现临时密封，延长阀门的在线运行周期，减少非计划停车检修的概率。
