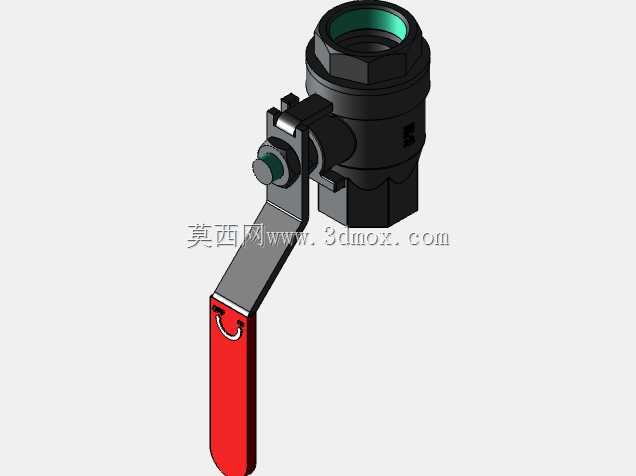

0.75英寸通径手动球阀三维结构设计

在民用给排水、小型化工支路、实验室气路、暖通空调末端等中小通径流体输送场景里，这类公称通径对应20毫米的手动球阀是管路系统里出镜率极高的截断类构件，日常运维里的介质通断控制基本都靠它完成，相比同通径的闸阀、截止阀，它的流阻更小，开关行程更短，操作起来不需要多圈旋转手柄，90度扳动就能完成全开全关动作，现场操作人员能快速判断阀门开关状态，很大程度上降低了误操作的概率。

做这个结构建模的时候，最先要卡准的是安装边界尺寸，20毫米通径对应的连接端尺寸要匹配常规4分规格的管路接口，不能出现安装时和现有管路接头错位的问题，建模时先把球体的通孔直径定在和公称通径匹配的尺寸，保证全开状态下介质流道完全贯通，不会出现额外的节流压损，这也是球阀相比其他截断阀的核心优势，流道顺滑无突变，输送带少量微小颗粒的介质时也不容易出现卡滞积留的问题。

结构拆分上，整个构件主要分为阀体、球芯、阀杆、密封座、手柄、压紧压盖这几个核心部分，建模时要给密封座预留合理的压缩量，装配后球芯和两侧密封座的贴合度要均匀，不能出现单侧过紧导致操作力矩过大，或者单侧间隙过大导致密封失效泄漏的问题。阀杆和球芯的连接部位做了扁位配合结构，避免开关过程中阀杆和球芯出现相对打滑，保证手柄的转动角度能精准传递到球芯上，不会出现开关到位但球芯转角不足的情况。

阀体的外形做了对称式结构设计，两侧连接端的同轴度公差在建模时就做了约束，避免后续出工程图或者加工时出现两端接口不同轴，安装后管路产生附加应力的问题。手柄的长度设计兼顾了操作力矩和安装空间，不会因为手柄过长导致周边管路密集时扳动受限，也不会因为手柄过短导致高压工况下开关需要的操作力过大。阀杆部位的密封采用了填料压紧结构，通过压盖的预紧力保证阀杆转动过程中的外密封性能，同时预留了填料磨损后的压紧调节余量，不需要拆解整个阀门就能完成密封件的压紧维护，降低现场运维的工作量。

实际选型应用时，这类小通径球阀常被用在设备的冷却水支路、气动系统的分支气路、小型液压站的回油支路、家用供水的支路控制等场景，因为结构简单、零部件数量少，故障概率相对更低，维护成本也不高。建模过程中所有配合面的公差都按照中等精度的机械配合要求做了预留，密封件的安装槽尺寸完全匹配常规标准密封件的规格，不需要单独定制非标密封件，后期替换配件的通用性更强。

流道部分的内壁做了顺滑过渡处理，没有尖锐的棱角或者突变台阶，介质流过时不会产生明显的紊流和噪音，也不容易在阀体内壁残留介质杂质，输送洁净水或者洁净气体时不会因为结构死角造成介质二次污染。阀体的壁厚按照常规1.6兆帕公称压力的工况做了强度校核，保证在常规工业和民用管路压力下不会出现阀体变形或者开裂的问题，同时不会因为壁厚过大造成整体重量冗余，增加管路的安装负载。

安装连接端的结构可以适配内螺纹连接的常规管路，建模时螺纹的尺寸精度按照通用管螺纹标准做了匹配，不需要额外加工转接件就能直接和现有同规格管路对接。球芯的表面做了光滑度约束，建模时就明确了表面粗糙度要求，降低球芯和密封座之间的摩擦阻力，提升密封件的使用寿命，减少长期开关操作后的磨损泄漏风险。阀杆的防飞出结构也在建模时做了体现，即使内部介质压力异常升高，阀杆也不会被压力顶出阀体造成介质泄漏，满足基础的安全设计要求。
