工业级7.5KW离心式鼓风机结构设计

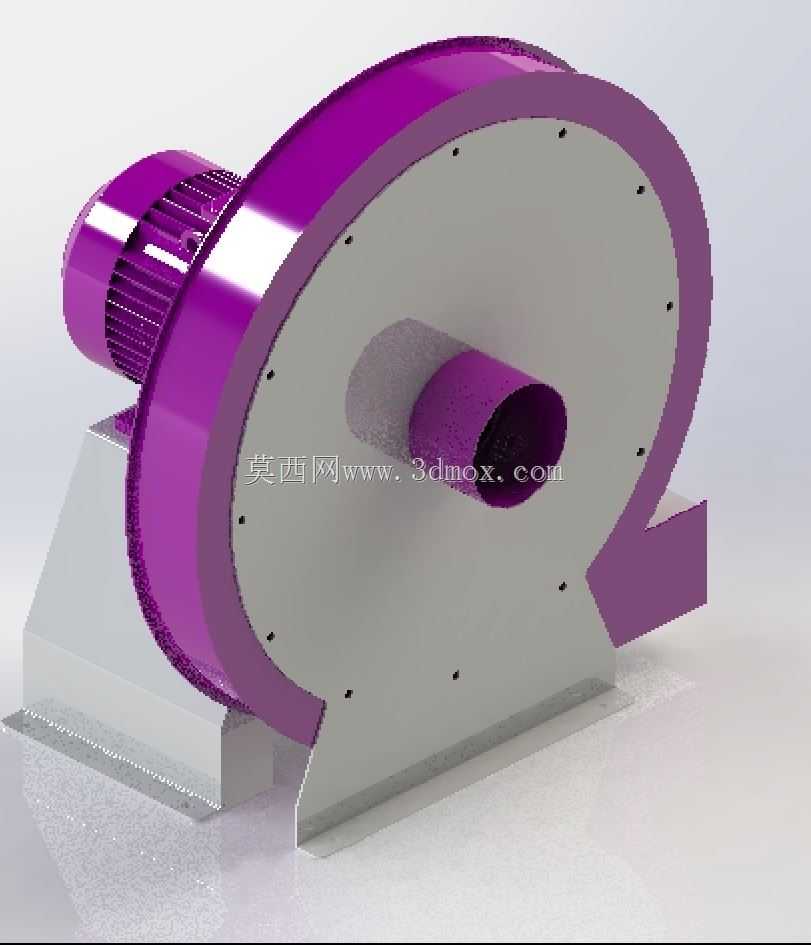

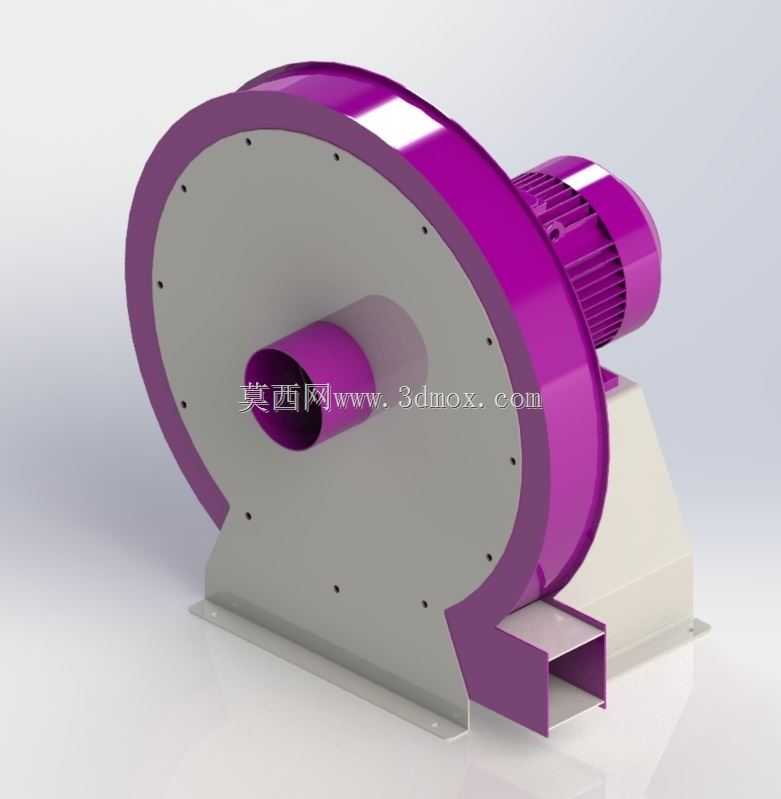

　　这款离心式鼓风机的三维结构设计，核心围绕工业场景下的空气输送需求展开，在塑料回收加工、轻工物料输送、车间通风冷却等工况中都有明确的适配性。从结构布局来看，设备采用电机与蜗壳直连的紧凑式设计，省去了传统皮带传动的冗余结构，既压缩了整机的安装占用空间，也减少了传动环节的能量损耗，适配厂房内安装位置局促、需要近距离对接物料输送管道的场景。蜗壳部分采用对数螺旋线的流道设计，建模过程中对叶轮出口到蜗壳内壁的间隙做了严格控制，间隙值控制在叶轮直径的千分之五以内，避免高压气流在蜗壳内形成紊流回流，保证风压输出的稳定性，叶轮采用后向式叶片构型，叶片出口安装角经过反复校核，在7.5KW额定功率下，既能保证足够的风量输出，也能避免电机过载，适配塑料颗粒输送、生产环节烟气抽排、设备局部冷却等不同风压需求的工况。

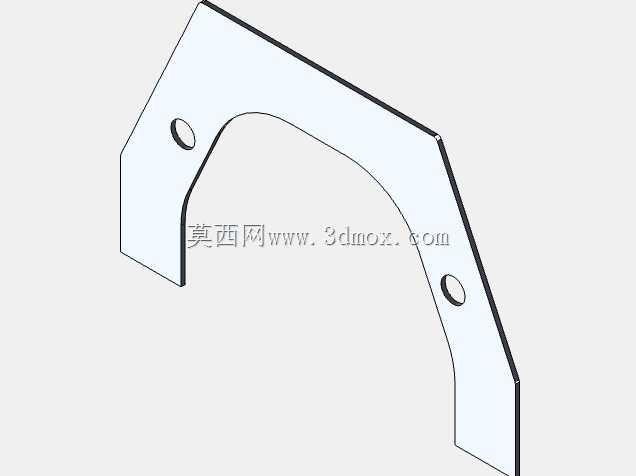

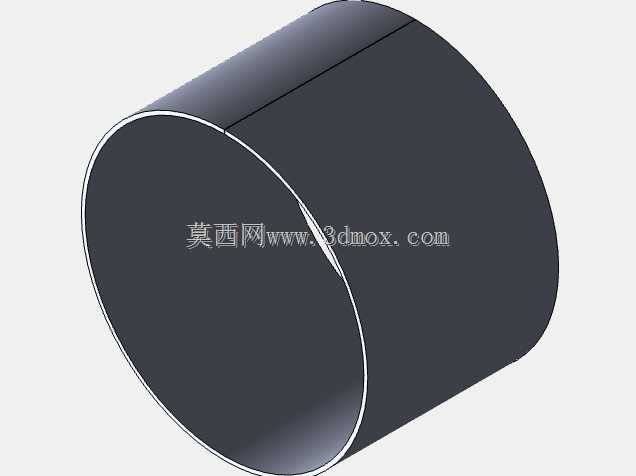

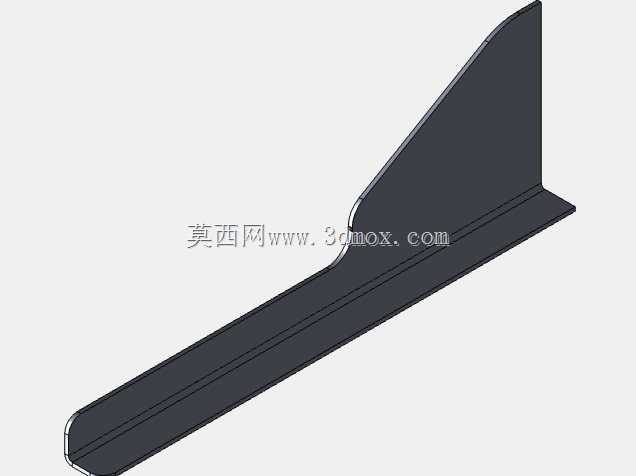

　　安装边界方面，整机底部采用一体化冲压成型的安装支座，支座上预留了四个长圆形安装孔，孔位的间距公差控制在±0.2mm范围内，既可以适配混凝土基础的膨胀螺栓固定，也能直接对接钢架平台的螺栓安装，安装时不需要额外制作过渡连接板，降低现场安装的加工工作量。进风口采用直筒式收敛设计，入口处做了圆弧过渡处理，减少气流进入叶轮时的局部阻力损失，进风口的法兰尺寸按照通用通风管道标准设计，可以直接对接直径匹配的PVC或者金属通风管道，不需要额外定制变径接头。出风口设置在蜗壳的切向位置，出口法兰采用平面密封结构，法兰面的平面度在建模时就做了形位公差约束，安装密封垫后可以保证高压工况下无漏气现象，避免风压损失影响输送效率。

　　从设计思路上，这款风机没有采用复杂的分体式轴承座结构，而是将轴承集成在电机端盖内，既减少了整机的零件数量，也降低了后期维护的润滑点数量，日常运维只需要按照电机的保养周期加注润滑脂即可，不需要单独对风机轴承做维护，适合连续化生产的工业场景使用。叶轮与电机轴的连接采用键传动加锁紧螺母的固定方式，建模时对键的配合公差做了明确标注，既保证传动过程中无松动，也方便后期叶轮磨损后的拆卸更换。蜗壳的侧板与螺旋板采用焊接连接结构，建模时预留了焊接坡口的尺寸，实际生产时可以保证焊接强度，同时避免焊接变形影响流道的光滑度，流道内壁的粗糙度要求控制在Ra6.3以内，减少气流沿程阻力。

　　在实际应用中，这款风机可以根据不同的工况调整出风口的朝向，建模时将蜗壳与支座的连接螺栓孔设计为环形均布结构，安装时可以根据现场管道的走向，将出风口调整为水平、向上或者倾斜的角度，不需要重新加工安装孔位，适配不同厂房的管道布局需求。针对塑料回收行业的应用场景，风机的蜗壳内壁做了加厚处理，厚度比普通通风风机厚2mm，可以耐受塑料颗粒输送过程中对内壁的冲刷磨损，延长设备的使用寿命，避免长期使用后蜗壳磨穿漏风的问题。电机部分采用标准B3安装构型，与蜗壳的连接端设置了密封端盖，避免输送的粉尘或者物料颗粒进入电机内部，影响电机的绝缘性能和轴承寿命。整机的重心经过校核，落在安装支座的中心位置，安装后不会出现偏载问题，满负荷运行时的振动值控制在标准范围内，不需要额外做减震基础也能稳定运行，适合在中小型加工厂的楼层钢架平台上安装使用。
