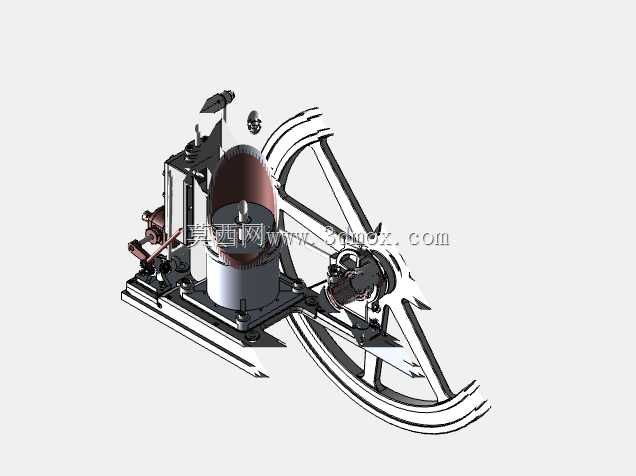

蚱蜢号单缸立式蒸汽机结构设计

这款单缸立式蒸汽动力装置，在小型蒸汽动力应用场景中有着典型的参考价值，常被用于复古动力演示、小型工坊辅助动力输出、老式机械原理教学场景，也可作为小型船舶模型、复古动力装置的核心动力单元参考。从实际用途来看，该装置通过蒸汽压力推动活塞做往复直线运动，再通过连杆机构将直线运动转化为飞轮的旋转运动，最终向外输出稳定的旋转扭矩，可带动小型发电机、水泵、轻载传动机构等负载运行。

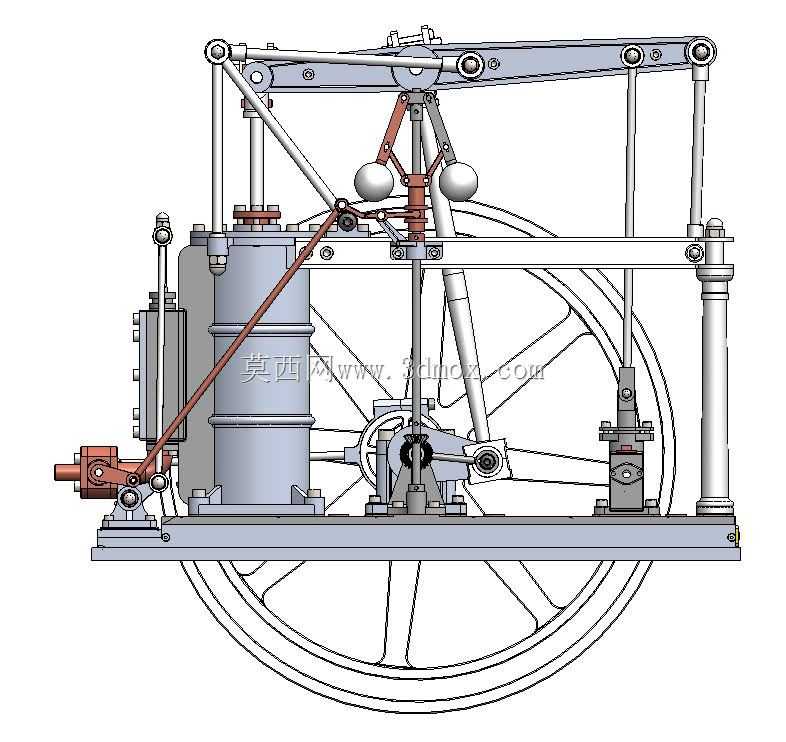

从功能特性上看，该装置采用立式单缸布局，气缸垂直布置于底座上方，有效压缩了设备的横向占地空间，同时搭配大直径飞轮结构，利用飞轮的转动惯量储存能量，抵消活塞往复运动的扭矩波动，让输出的旋转运动更平稳。装置配备的离心式调速机构，可根据飞轮转速自动调整蒸汽进气量，当负载变化导致转速波动时，飞球在离心力作用下张开或收拢，联动进气阀调整开度，维持转速在合理区间，避免飞车或者转速不足的问题。横梁式的传动布局，将活塞的垂直推力通过横梁传递给连杆，减少了活塞侧部的侧向力，降低气缸壁的偏磨风险，延长气缸与活塞组件的使用寿命。配气机构采用侧置滑阀结构，可精准控制蒸汽的进排时序，保证活塞在上下行程中都能获得合适的蒸汽推力，提升蒸汽能量的利用效率。

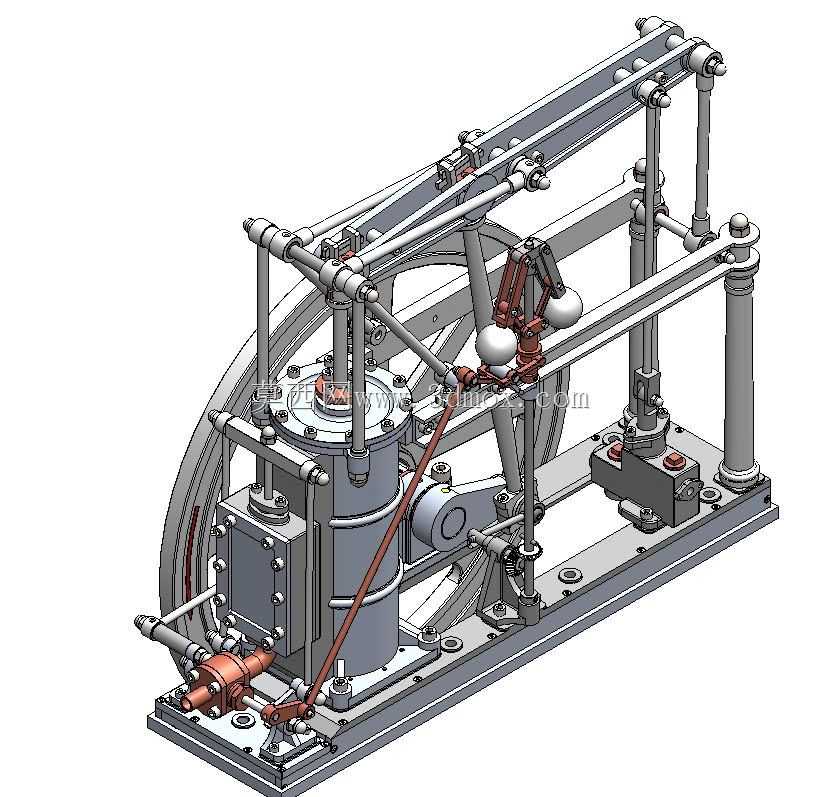

设计思路上，整体采用底座集成式设计，所有运动部件都安装在一体式铸造风格的底座上，保证各部件的安装同轴度与位置精度，减少运行过程中的振动偏移。立式气缸的外侧设置了加强筋结构，既提升气缸的承压能力，也能增加散热面积，避免气缸长期高温运行出现形变。连接横梁的立柱采用对称布置，两根垂直立柱为横梁提供稳定的支撑导向，让横梁在上下摆动过程中不会出现横向偏移，保证动力传递的同轴度。连杆与活塞、横梁、曲柄的连接位置都采用铰接销轴结构，销轴处预留润滑通道，方便日常维护加注润滑脂，降低铰接位置的磨损速率。大直径飞轮采用辐条式结构，在保证足够转动惯量的前提下降低自身重量，减少启动阶段的动力损耗，飞轮与曲柄轴采用键连接固定，保证扭矩传递的可靠性，避免高速转动时出现飞轮松脱的风险。

从安装边界与尺寸逻辑来看，设备的安装基准为底部的长方形底座，底座上预留了多个安装固定孔，可通过螺栓将设备固定在混凝土基础或者钢制机架上，安装时需要保证底座的水平度，避免因安装倾斜导致运动部件出现卡滞、偏磨问题。设备的横向最大尺寸由飞轮直径决定，飞轮外侧需要预留足够的安全防护空间，避免运行过程中人员接触转动部件发生危险，纵向尺寸由气缸高度与横梁摆动行程决定，上方需要预留足够的检修空间，方便拆装气缸盖、调整配气机构间隙。设备的蒸汽输入接口位于气缸侧部，安装时需要匹配对应通径的蒸汽管路，管路需要设置疏水阀，避免冷凝水进入气缸造成液击损坏部件。排气接口位于气缸另一侧，可连接冷凝回收装置或者直接排向室外，减少工作区域的蒸汽弥散。曲柄轴的输出端位于设备侧部，可通过联轴器、皮带轮与负载连接，连接时需要保证输出轴与负载轴的同轴度，避免额外的径向力损坏曲柄轴轴承。

在结构细节上，活塞与气缸之间采用活塞环密封，减少蒸汽泄漏量，提升动力输出效率；横梁与导向立柱之间设置滑动导套，导套采用耐磨材质制作，磨损后可快速更换，降低维护成本。离心调速机构的铰接点采用间隙可调设计，可根据实际使用的蒸汽压力、负载特性调整调速灵敏度，保证转速控制精度。所有密封位置都采用耐高温的密封垫片，适配蒸汽工作的高温环境，避免长期运行出现密封失效泄漏问题。
