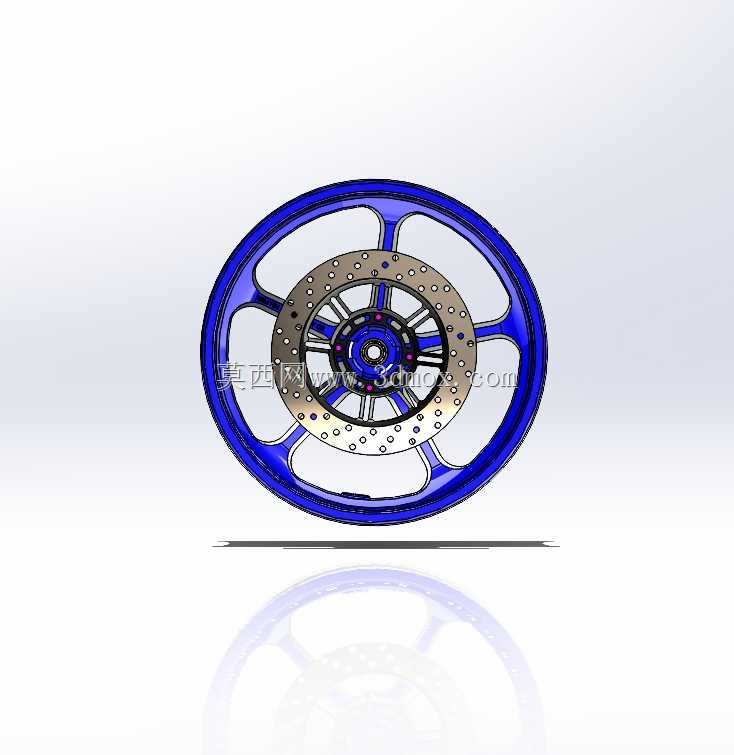

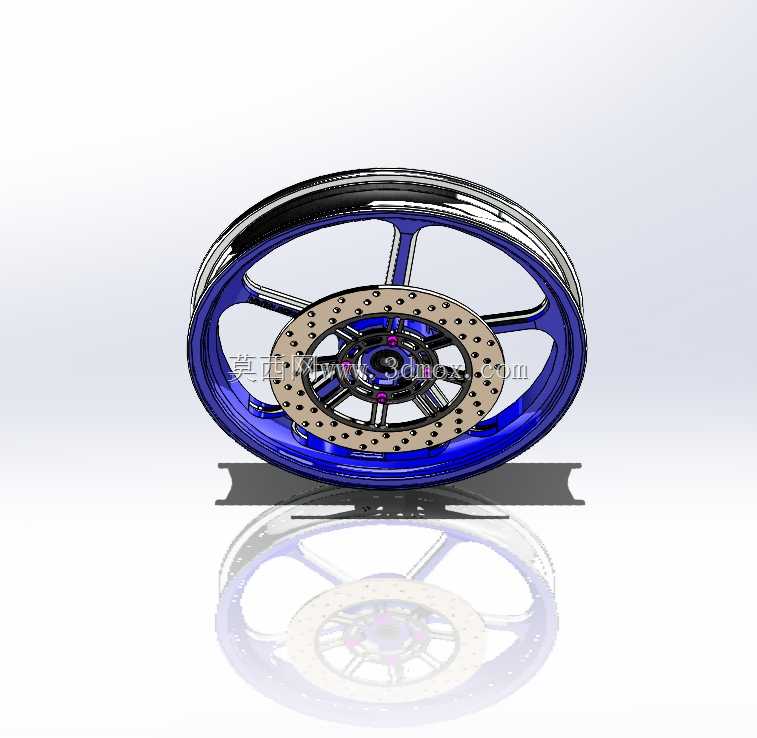

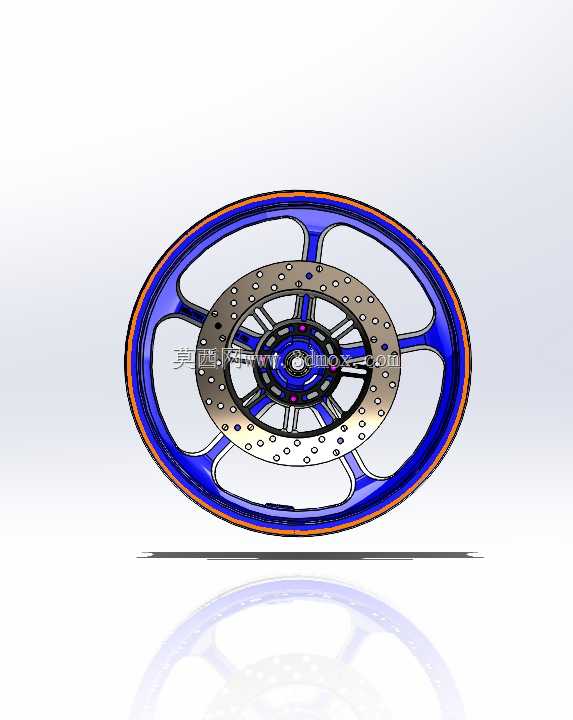

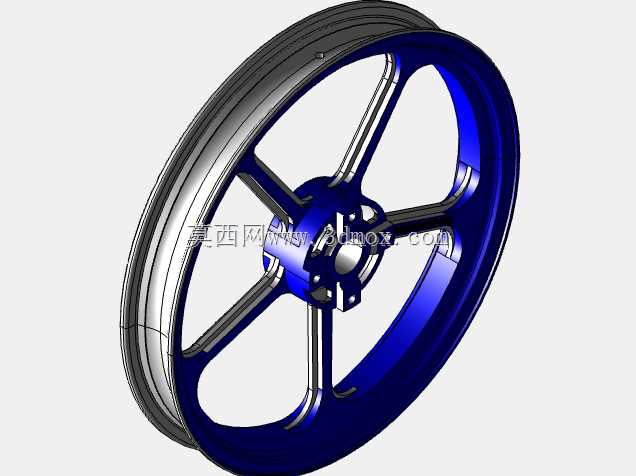

日常做两轮代步车行走系统结构校核时,轮辋是很容易被新手忽略的核心承载件,很多刚入行的建模人员只会照着测绘件描外形,根本没考虑实际装车后的受力边界。这款前轮辋采用五辐式镂空结构,轮辐做了不等厚过渡设计,靠近轮毂安装座的位置截面厚度更大,往轮缘方向逐步收窄,既保证了径向承载时的应力分散,也能在过坑洼路面冲击时预留足够的形变余量,不会因为应力集中出现辐条根部断裂的问题。

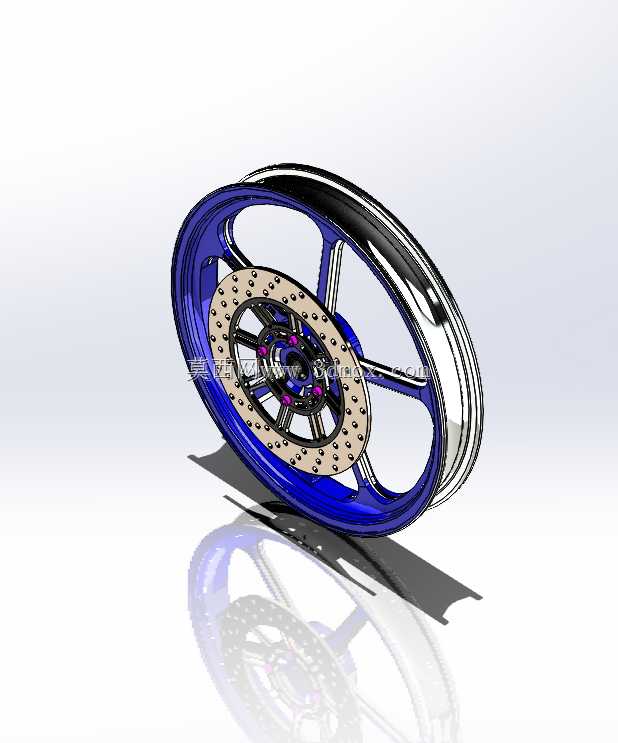

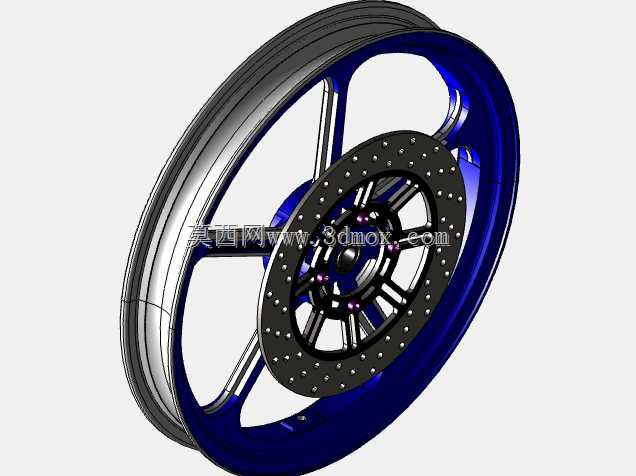

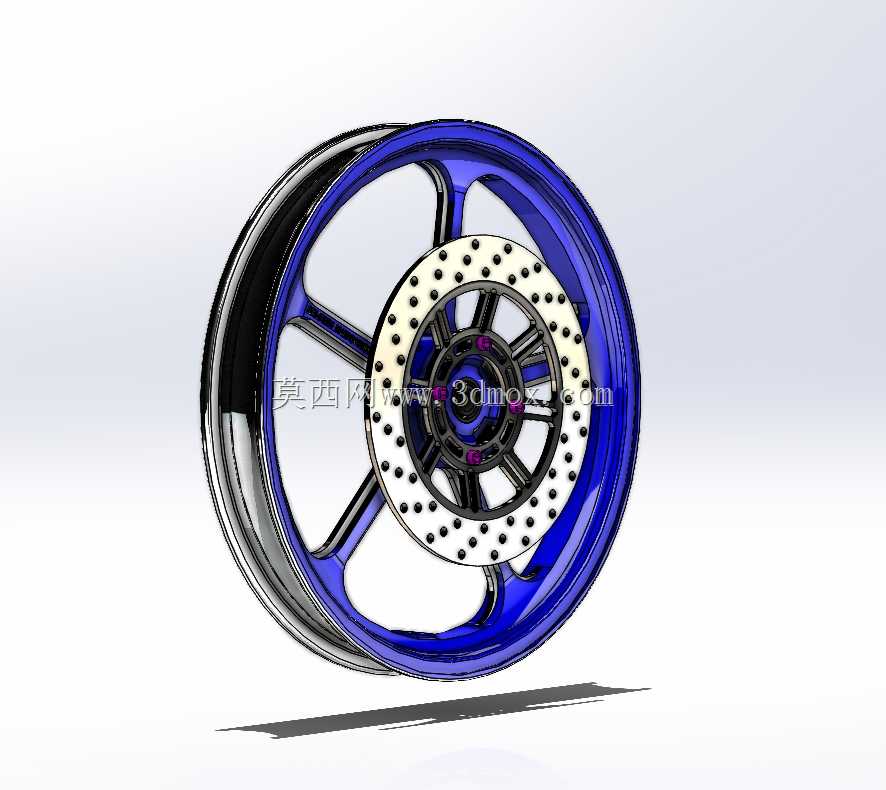

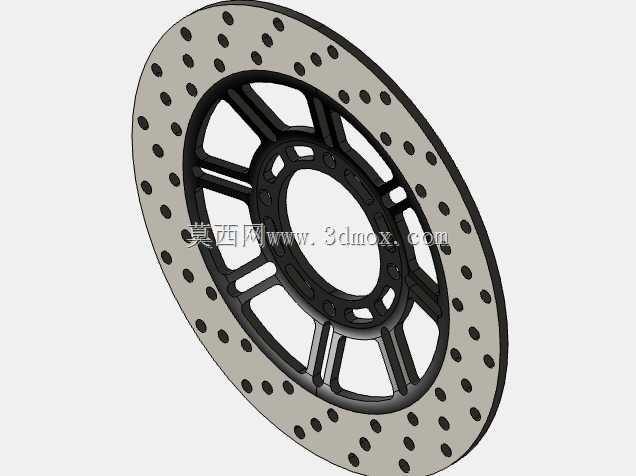

轮辋本体采用深槽式轮缘结构,适配常规真空摩托车轮胎,轮缘的止口尺寸严格匹配轮胎胎圈的安装公差,装配时胎圈能完全卡入止口槽内,高速行驶时不会出现胎圈脱开的风险。和轮辋集成安装的是前制动盘,制动盘采用通风钻孔设计,盘面均匀分布的散热孔一方面能降低连续制动时的盘面温度,避免热衰减导致制动力下降,另一方面也能减少制动片和盘面之间的磨屑堆积,保证制动摩擦面的贴合度。制动盘通过内圈的五个安装螺栓固定在轮毂轴承座的法兰面上,安装孔位做了沉台设计,螺栓锁紧后头部不会高出制动盘安装面,避免和制动卡钳发生运动干涉。

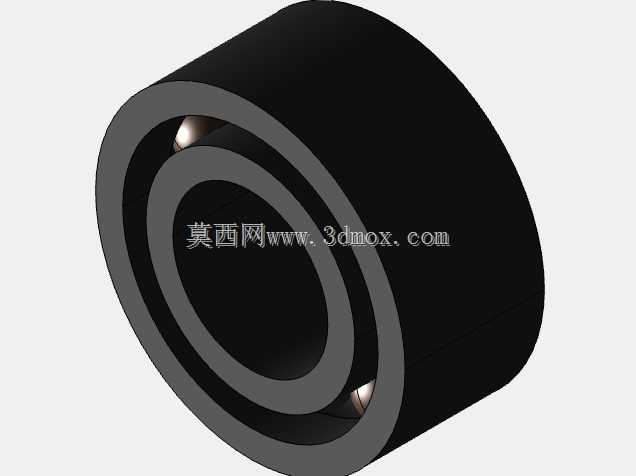

实际装车场景里,这款轮辋适配中小排量街车的前轮配置,轮毂中心的轴承安装位预留了标准深沟球轴承的压装空间,两侧的油封槽尺寸匹配常规前轮油封规格,装配时轴承压装到位后,油封能完全挡住外界泥水进入轴承滚道,延长轴承的维护周期。轮辋的轴向安装尺寸经过校核,装入前减震器两支叉脚之间时,制动盘和卡钳的单侧间隙保持在1.2-1.5mm的合理范围,轮辋整体的端面跳动量控制在0.3mm以内,径向跳动量不超过0.4mm,高速行驶时不会出现前轮摆振的问题。
建模过程中特意对轮辐和轮辋的过渡圆角做了优化,没有采用直角过渡结构,所有受力拐角位置都做了R3-R5的圆角处理,从铸造工艺角度来看,这种设计能避免铸件冷却时出现应力集中导致的缩松缺陷,后续做机加工时也不会因为拐角应力导致装夹变形。轮辋外侧的镀铬装饰层区域和内侧的喷涂区域做了明确的结构分界,建模时预留了0.2mm的台阶差,方便后续表面处理时做遮蔽,不需要额外做治具就能完成不同表面工艺的分界。
做运动干涉校核的时候,要重点关注轮辋转向到最大角度时和前挡泥板、减震器外管的间隙,这款轮辋在最大左、右转向角度下,轮缘和周边固定件的最小间隙都保持在8mm以上,即使轮胎在满气状态下出现轻微的形变膨胀,也不会出现刮蹭问题。制动盘的盘面厚度采用5mm的常规规格,适配市面上大多数对置四活塞、双活塞的前制动卡钳,不需要额外做转接码就能直接匹配通用改装卡钳的安装位置。轮辋的气门嘴安装孔设置在轮辐之间的凹槽位置,孔位做了翻边强化,安装橡胶气门嘴时不会因为长期震动出现孔位开裂的问题,同时充气时也能方便操作,不会被轮辐挡住充气嘴的连接位置。
从受力仿真的角度来看,这款轮辋在承受1.5倍额定静载荷的情况下,最大应力出现在轮辐和轮毂连接的根部位置,应力值远低于常用铸造铝合金的屈服强度,安全系数能达到2.8以上,完全满足日常道路行驶的强度要求。如果是用于改装场景,只需要调整轮毂中心的轴承安装孔直径和辐条厚度,就能适配不同排量车型的前轮承载需求,不需要重新做整体结构的大改,能大幅缩短改装件的开发周期。
- 全部评论(0)
- 模板大小: 16.78 MB
- 售价:5金币
- 下载次数: 70
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering,Parasolid
- 软件分类: 汽车类
