注塑件余料切除与嵌件植入调度工装

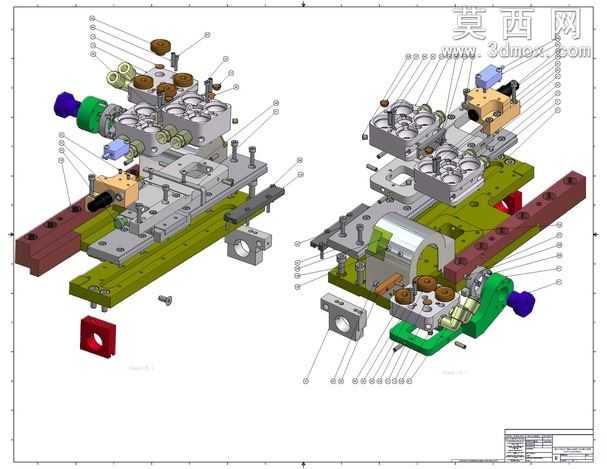

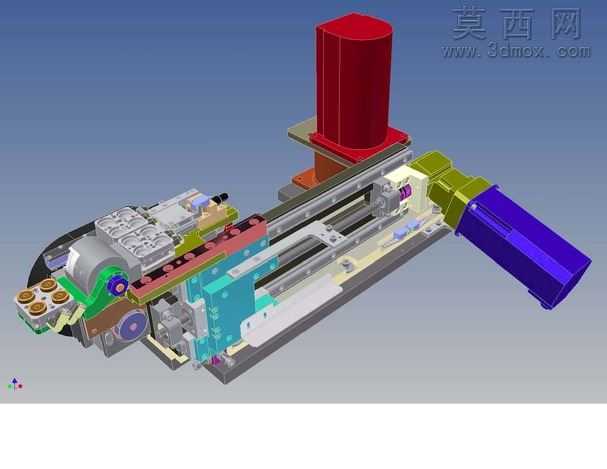

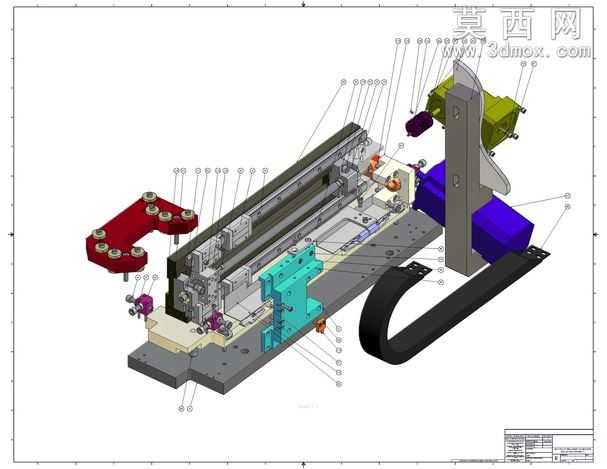

本套三维模型为注塑生产工序配套的调度工装结构，采用Autodesk Inventor完成全参数化建模，整体装配层级清晰，所有零部件均按照实际加工公差设定配合参数，可直接用于工程出图与生产加工参考。建模过程中对工装的滑动导向组件、定位夹紧模块、执行动作单元做了精细化还原：底部采用淬硬钢材质的滑动导轨作为承载基础，导轨表面做了耐磨涂层的材质渲染，还原真实工装的表面处理效果；中部的定位基座按照对应注塑件的型腔轮廓做了仿形定位设计，定位面的公差带设置满足注塑件定位精度要求，避免切除余料过程中出现工件窜动；两侧的执行组件分别对应余料切除与嵌件植入两个工序动作，切除端的刀具安装座预留了标准刀具装夹位，可适配不同规格的切刀，植入端的载料槽设计有弹性定位结构，保证嵌件放入后位置准确，不会在工装移动过程中脱落。整体结构采用模块化设计思路，不同功能模块之间通过标准紧固件连接，便于后期根据产品迭代做局部结构更换，无需重新制作整套工装；渲染阶段对不同材质的零部件做了区分处理：金属结构件采用哑光金属材质，运动部件的操作手柄采用彩色工程塑料材质，密封与缓冲部件采用橡胶材质，通过材质差异清晰区分不同功能的零件，方便查看装配关系。设计过程中充分考虑了工装的操作便捷性，手动操作端设置在工装外侧便于操作人员施力的位置，所有运动部件的行程都做了限位设计，避免超程损坏工装或工件；同时兼顾了维护便利性，易损件的安装位置都预留了足够的拆装空间，无需拆解整体工装即可完成易损件更换。整套工装的动作逻辑为：待加工注塑件放入定位基座完成夹紧后，滑动组件带动工装依次移动至余料切除工位完成浇道余料的自动切除，随后移动至嵌件植入工位完成录音带嵌件的精准放入，两个工序可在一套工装上连贯完成，无需重复装夹工件，有效提升注塑后工序的加工效率，减少重复定位带来的精度误差。
