十六腔弯头注塑模具结构设计方案

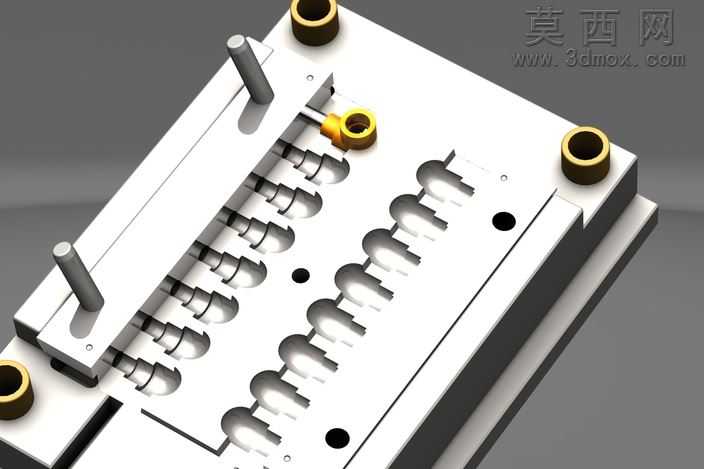

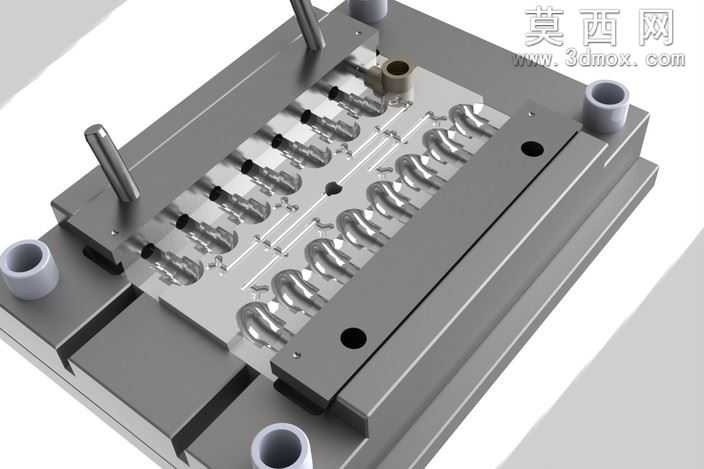

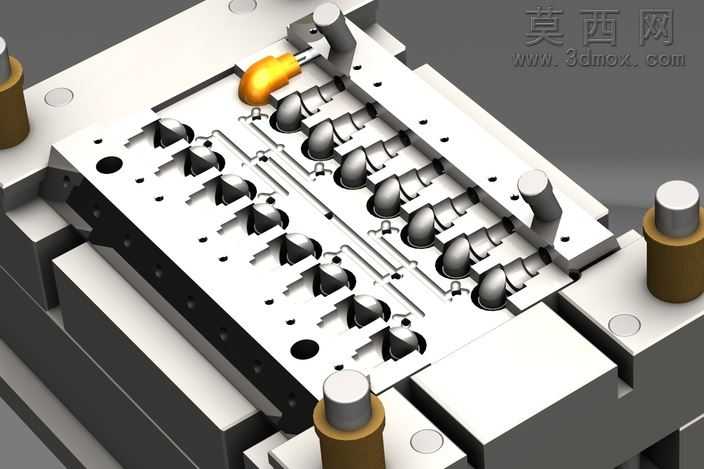

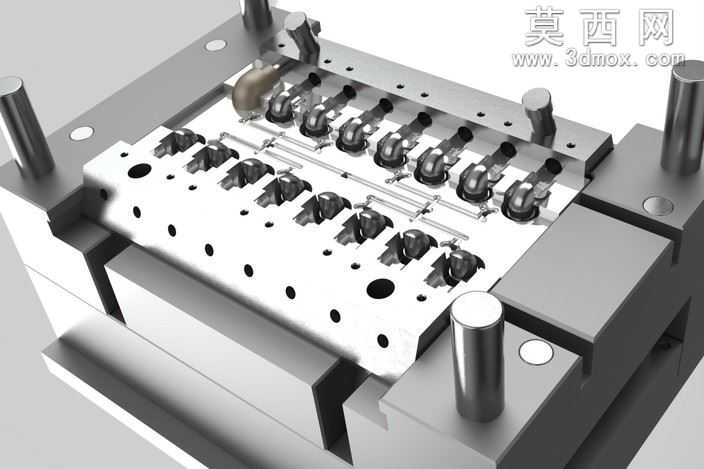

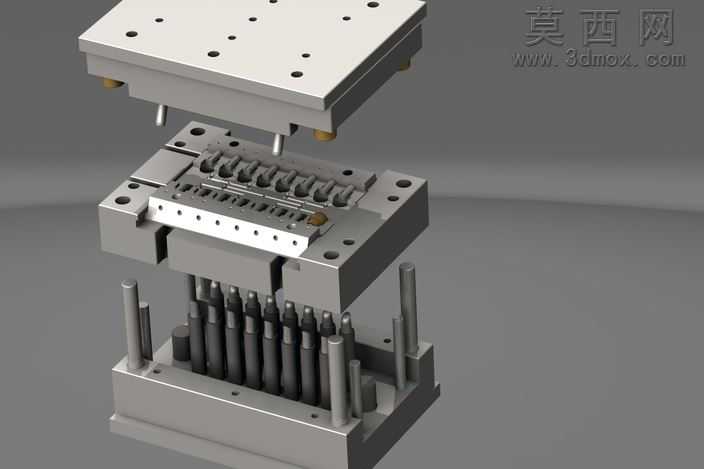

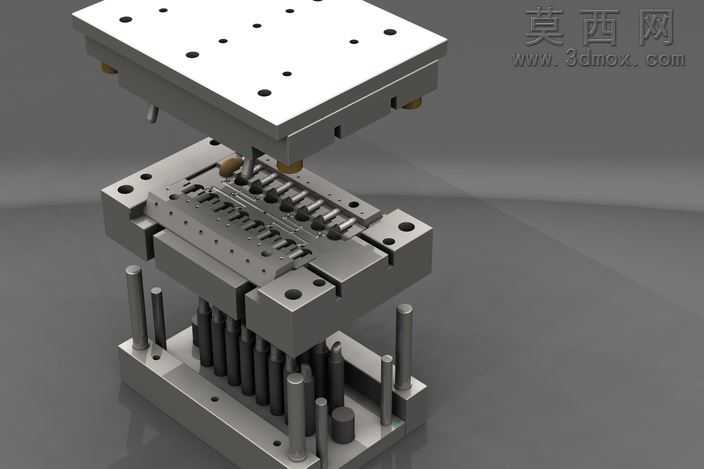

本作品为十六腔弯头注塑模具的三维设计方案，建模阶段依托三维设计软件完成全参数化构建，从模具的整体模架选型到每一处细小的成型镶件、流道结构、导向定位部件均按照注塑模具设计规范完成1:1比例建模，所有零件的装配关系完全匹配实际生产中的模具装配逻辑，不存在干涉错位问题。渲染阶段采用金属质感材质对模具的动定模板、导柱导套、成型型腔进行材质赋予，模板部分使用哑光钢材材质还原模具钢的磨砂金属质感，导柱、定位销等运动部件添加轻微的金属反光效果，流道与浇口部分做了高亮区分，能够清晰展示熔融塑料的进料路径，整体渲染光影柔和，结构层次分明，可直观呈现模具的开合模状态与内部成型结构。从结构设计来看，该模具采用一模十六腔的排布方案，针对弯头类管件的特殊弧形结构，型腔采用对称式均衡排布，确保每一个型腔的进料距离、冷却条件保持一致，避免不同模腔生产的管件出现尺寸偏差、成型缺陷；模具设置了多组高精度导柱导套结构保障合模精度，成型部分采用镶拼式结构设计，既方便后续的模具维护与易损件更换，也能优化加工工艺降低模具制造成本；流道采用平衡式布局，搭配适配的浇口形式，能够保障塑料熔体快速均匀填充所有型腔，提升注塑生产效率，冷却水路围绕型腔做环绕式布局，可实现均匀快速冷却，缩短注塑成型周期，提升管件产品的成型质量。设计思路围绕弯头类五金管件的批量生产需求展开，摒弃传统低腔数模具的低效率方案，通过合理的型腔排布与结构优化，在保障模具结构强度、成型精度的前提下最大化模腔数量，兼顾生产效率与产品成型稳定性，整套模具的结构设计符合注塑生产的实际工艺要求，可直接用于模具加工的参考方案，也可作为多腔注塑模具设计的学习案例，帮助从业者理解多腔异形件模具的排布逻辑、结构设计要点与工艺适配思路。
