玩具锤注塑成型模具三维结构设计

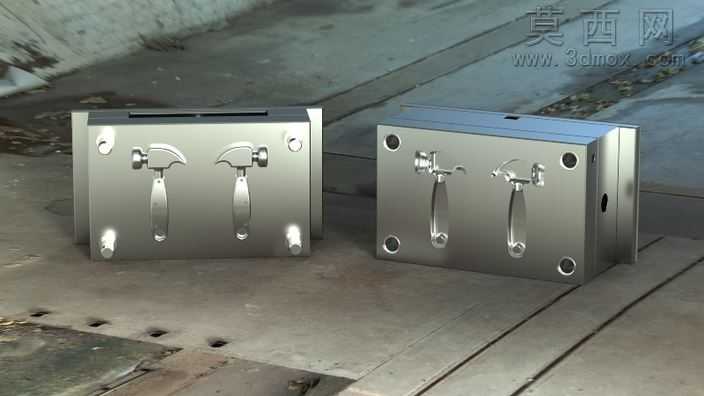

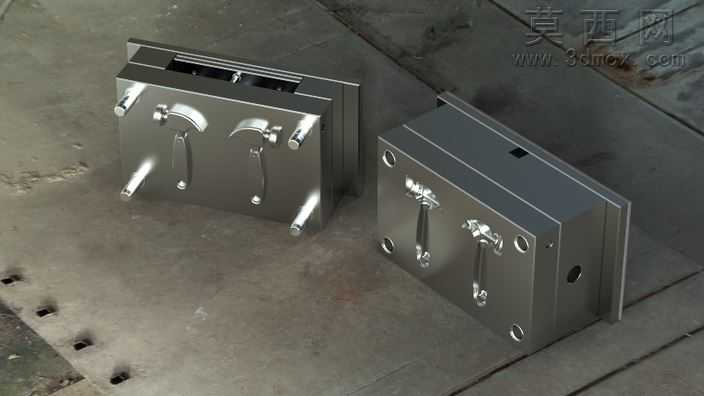

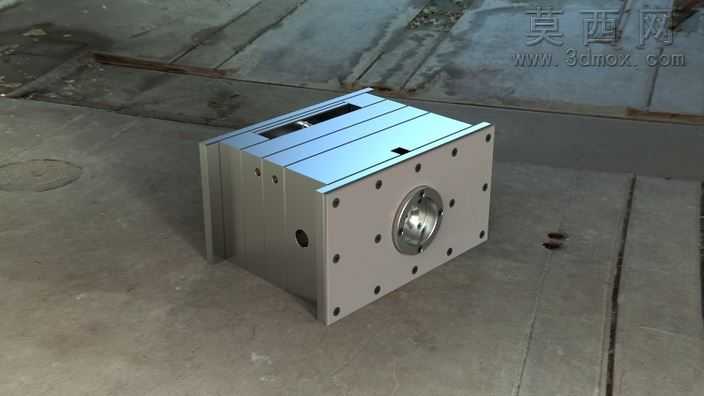

本作品为面向玩具锤量产需求设计的注塑模具三维模型，整体采用标准两板模模架结构，通过三维建模软件完成全参数化设计，完整还原了量产模具的全部核心结构细节。建模过程中首先对玩具锤的成品外形进行逆向特征提取，梳理出锤柄、锤头的曲面造型特征，将产品的拔模角度统一设置为1.5度，避免注塑脱模过程中出现表面刮伤、粘模的问题；同时针对玩具锤的薄壁结构特征，在型腔布局上采用一模两腔的对称排布方案，两个型腔沿模架中心轴对称分布，能够在单次注塑循环中同时成型两个玩具锤成品，有效提升批量生产的加工效率。材质渲染阶段，模架、型腔型芯、导柱导套等金属结构件统一采用抛光模具钢材质，调整金属材质的反射粗糙度参数为0.15，还原高精密模具表面的金属哑光质感，同时对型腔内部的成型面做单独的材质参数调整，模拟抛光后成型面的高反光特性，清晰展现型腔内部与玩具锤外形完全匹配的曲面细节。结构设计上，完整设计了锥面定位锁结构，合模过程中通过锥面的精准导向配合，保证型腔与型芯的合模同轴度，避免注塑过程中出现披锋、错模的缺陷；冷却系统采用随形水路设计，水路沿型腔的外形轮廓均匀排布，保证注塑过程中型腔各区域温度均匀一致，减少成品冷却不均导致的翘曲变形问题，水路的接口、密封槽结构也做了完整建模还原，符合实际模具的加工装配要求。此外模型还完整还原了导柱、导套、紧固螺丝、浇口套、顶针等全部标准件结构，顶针位置排布在玩具锤的非外观面区域，避免顶出痕迹影响成品的外观质量；浇口采用侧浇口形式，设置在两个型腔的对称中心位置，能够保证注塑过程中熔料均匀填充两个型腔，减少填充不平衡导致的成品质量差异。整个模型的所有结构尺寸都遵循注塑模具的设计规范，既可以作为模具设计初学者理解注塑模具基本结构、成型原理的教学案例，也可以作为同类小型玩具注塑模具设计的参考方案，帮助设计者快速掌握两板模的结构布局、冷却系统设计、定位结构设计的核心要点。
