带减重孔结构的盘式飞轮零件设计

在各类需要稳定转速、储存转动动能的机械传动系统中，飞轮是不可或缺的核心回转部件，这款盘式飞轮的结构设计完全围绕实际工况的动平衡要求、安装适配性与转动惯量匹配需求展开。从实际应用场景来看，这类飞轮常配套在小型内燃机、冲压设备的传动端、试验台架的动力输出端，或是需要平缓转速波动的间歇传动机构中，核心作用是通过自身转动惯量吸收动力输入段的转速波动能量，在负载突增的工况下释放储存的动能，避免传动系统出现转速骤降、冲击载荷传递到上游动力端的问题，同时也能减少传动链上的扭振，提升整套设备运行的平稳性。

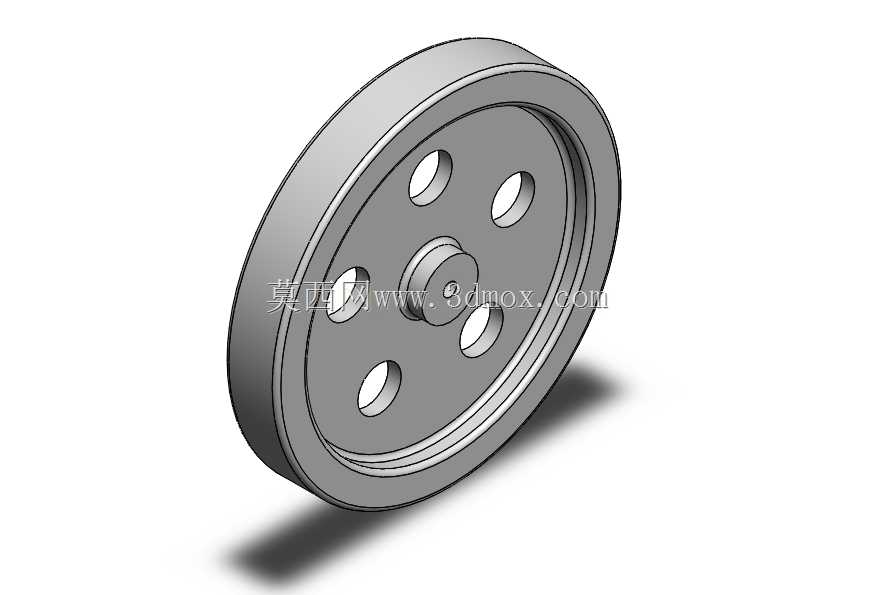

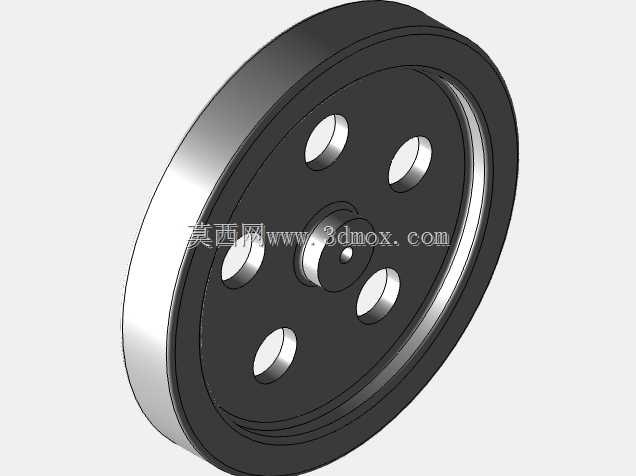

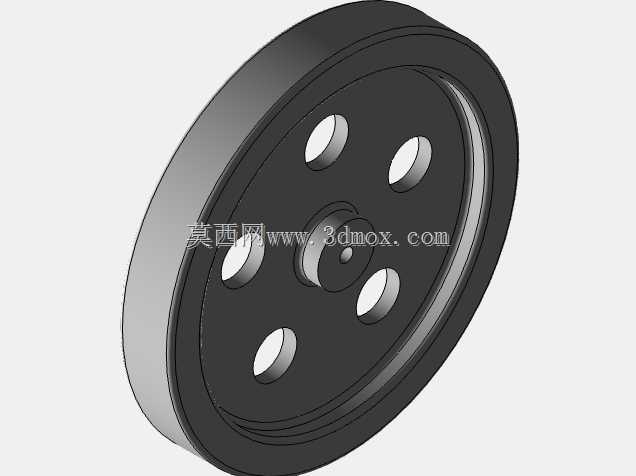

从结构设计思路来看，这款飞轮采用了典型的轮缘-辐板-轮毂三段式结构，没有采用整体实心盘的设计，而是在辐板区域均匀开设了五个圆形减重孔，这一设计并非单纯为了减少材料用量，更核心的考量是在保证整体转动惯量满足设计要求的前提下，尽可能降低辐板区域的质量占比，让更多质量集中在外侧轮缘位置——转动惯量的计算与质点到回转中心的距离平方成正比，将质量集中在轮缘，可以在相同整体质量下获得更大的转动惯量，提升储能效率。同时五个减重孔采用圆周均布的排布方式，孔位的位置度公差在建模阶段就做了严格约束，确保任意角度下的质量分布对称，避免高速回转时出现不平衡量，引发设备振动。

轮毂区域设计了凸起的定位轴台与中心安装孔，中心孔的尺寸公差按照过渡配合的要求设定，能够与传动轴的轴段实现精准配合，轴台端面可以作为轴向定位的基准面，安装时紧贴轴肩即可保证飞轮的回转轴线与传动轴轴线完全重合，避免安装偏斜带来的动平衡问题。辐板与轮缘、轮毂的衔接位置都做了圆角过渡处理，没有尖锐的直角结构，这一细节是为了避免应力集中——飞轮在高速回转时，辐板会承受离心力带来的拉应力，圆角过渡可以分散应力传递路径，避免长期交变载荷下出现疲劳裂纹，提升零件的使用寿命。轮缘的外圆面做了等厚度设计，表面粗糙度要求控制在合理范围，部分需要配套转速检测的场景下，外圆面可以直接作为转速传感器的检测面，不需要额外加工检测标记。

从安装边界来看，这款飞轮的轴向厚度控制在适配常规小型传动系统的安装空间范围内，轮缘的外径尺寸经过匹配计算，既不会因为外径过大导致安装时与周边的机架、护罩发生干涉，也不会因为外径过小导致转动惯量不足。五个减重孔同时也可以作为安装时的工艺孔，拆卸时可以通过孔位穿入撬杠辅助施力，或是用于安装动平衡调试时的配重块，不需要额外在飞轮上加工其他工艺结构。辐板的厚度经过刚度校核，在额定最高转速下，辐板的径向变形量控制在允许范围内，不会因为离心力导致轮缘外胀，触碰周边的静止部件。

在实际选型适配时，需要注意这款飞轮的转动惯量参数要与动力端的输出扭矩波动范围、负载端的冲击频率匹配，转动惯量过大会导致动力启动时负载过大，延长启动时间，增加电机或内燃机的启动负荷；转动惯量过小则无法起到平缓转速波动的作用，达不到预期的稳速效果。建模过程中，所有的回转特征都严格围绕中心轴线构建，减重孔的阵列采用圆周全约束阵列，确保每个孔的中心到回转中心的距离一致，相邻孔之间的夹角误差控制在建模精度允许的范围内，从设计源头减少初始不平衡量，降低后续动平衡工序的配重调整量。轮毂上的键槽结构（图中未完全展示的配合特征）按照标准平键的尺寸设计，能够传递额定工况下的扭矩，避免飞轮与轴之间出现相对转动，保证动力传递的可靠性。轮缘的内侧与辐板的衔接位置同样做了圆弧过渡，避免铸造或机加工过程中出现应力集中的缺陷，也能减少热处理过程中的变形风险。
