吸料叶轮注塑成型模具结构设计

这套模具针对吸料叶轮的批量注塑成型需求开发，核心服务于流体输送类塑料配件的生产场景，适配小型离心式吸料叶轮的成型加工，这类叶轮广泛配套在小型物料输送设备、家用清洁设备、小型流体泵体内部，承担旋转过程中形成负压、抽吸输送轻质颗粒或流体介质的功能，叶轮本身的曲面叶片结构、中心安装轴位、端面密封环带的成型精度，直接决定后续装配后设备的抽吸效率与运行稳定性。

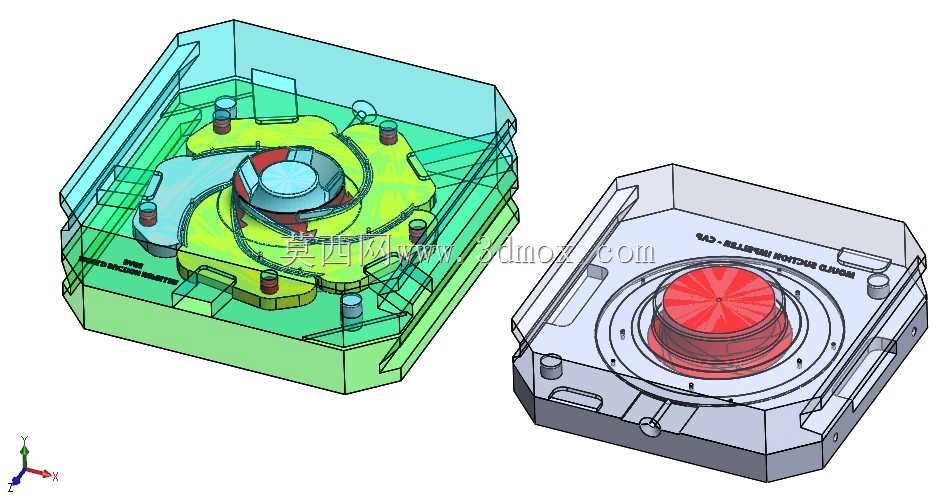

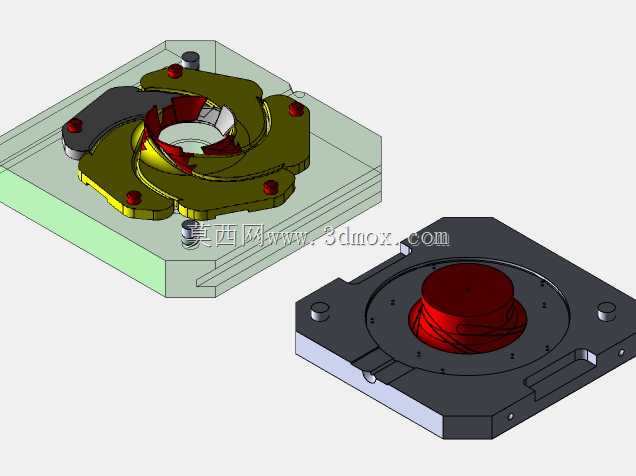

从模具整体结构来看，采用了标准龙记模架作为基础承载结构，定模侧与动模侧的分型面完全贴合叶轮的最大轮廓边界，将叶轮的叶片曲面区域全部布置在动模型芯侧，利用开模过程中动模的抱紧力保证塑件开模时留在动模侧，避免粘定模导致的脱模变形。模架整体采用方形边角导柱定位，四组导柱导套配合间隙控制在0.02mm以内，保证合模过程中型芯型腔的同轴度误差不超过0.03mm，避免叶片曲面出现错边、飞边等成型缺陷。

浇注系统的设计上，针对叶轮中心带安装凸台的结构特点，采用了中心单点浇口进料的方案，浇口位置设置在叶轮中心凸台的端面处，熔融塑料从中心位置向四周的叶片区域均匀填充，避免了侧边进料导致的叶片填充不均、熔接痕明显的问题，同时中心浇口的凝料在脱模后可以通过简单的车削或手工修剪去除，不会在叶片工作曲面留下浇口痕迹，减少后续精加工的工作量。流道采用圆形截面设计，直径从主浇道到分浇道逐步递减，保证熔融塑料在填充过程中压力传递均匀，减少填充过程中的压力损失，让叶片边缘的薄壁区域也能完全填充，避免出现缺胶、短射的缺陷。

冷却系统的布置充分考虑了叶轮曲面结构的散热均匀性，在定模型腔板内部围绕型腔轮廓布置了环形循环冷却水道，水道距离型腔壁的距离保持在15-20mm之间，水道直径选用8mm标准规格，保证冷却水在回路中流速稳定，能够快速带走成型过程中塑料熔体释放的热量；动模侧则在型芯内部设置了隔水片式冷却回路，针对叶轮中心凸台的厚壁区域加强冷却，避免厚壁位置冷却不均导致的收缩凹陷、内应力集中问题，同时让整个塑件的冷却速率保持一致，将成型周期控制在合理范围内，提升批量生产的效率。

脱模机构采用了顶针顶出的组合方案，针对叶轮的结构特点，在叶轮的外圈密封环带位置均匀布置了多组圆顶针，同时在中心浇口凝料位置设置了专用的拉料顶杆，开模到设定行程后，顶针板带动所有顶出元件同步动作，平稳将塑件从型芯上顶出，顶针的排布位置避开了叶片的工作曲面，顶出力均匀分布在塑件的非功能面上，避免顶出过程中叶片出现变形、顶白等缺陷，保证成型后塑件的形位公差满足装配要求。

模具的安装边界适配常用的120吨级卧式注塑机，模架整体长宽尺寸控制在300mm×300mm范围内，模具闭合总高度为280mm，符合对应吨位注塑机的最大最小模厚安装要求，定位圈采用标准100mm直径规格，浇口套的球面半径与注塑机喷嘴球面半径匹配，保证注射过程中不会出现溢料问题。模具的所有滑动配合面都设置了润滑槽，长期批量生产过程中可以定期加注润滑脂，减少导柱、顶针等运动部件的磨损，延长模具的整体使用寿命。

在成型精度控制方面，叶片曲面的加工采用了五轴数控铣削加工后再进行抛光处理，曲面的表面粗糙度控制在Ra0.8以下，保证成型后叶轮的叶片表面光滑，减少流体通过时的阻力，提升叶轮的工作效率；中心安装孔的位置精度控制在0.02mm以内，保证后续叶轮与电机轴装配后的同轴度，避免高速旋转时出现动不平衡导致的振动、噪音问题。模具的排气槽开设在分型面的叶片末端位置，排气槽深度控制在0.02mm，既能保证填充过程中型腔内的空气顺利排出，避免出现困气、烧焦的缺陷，又不会导致熔融塑料溢出形成飞边。
