多层建筑液化煤气供应管路布设结构

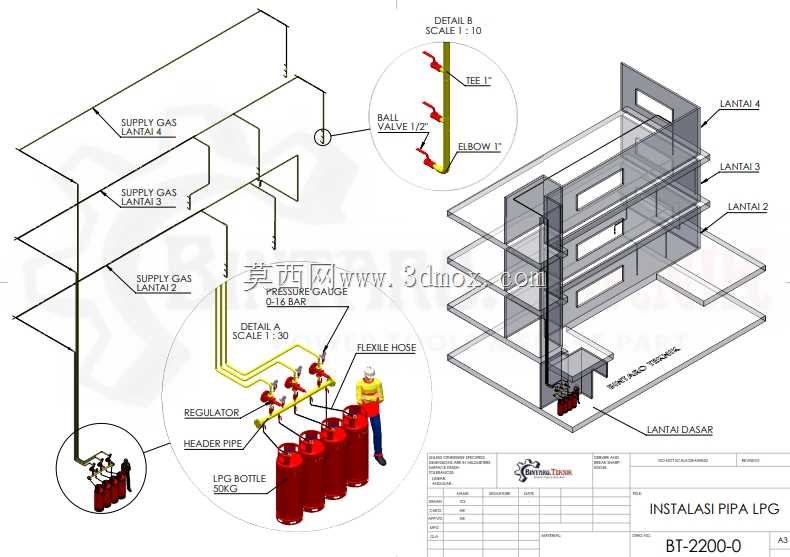

　　这套管路结构主要适配四层民用或小型商用建筑的液化石油气集中供应场景，从底层气源端出发，沿建筑竖向管井逐层向上敷设支管，为每个楼层的用气点位提供稳定压力的燃气输送通道，区别于直接挂装钢瓶的分散供气模式，集中布设的管路能够将气源统一安置在建筑底层通风区域，规避高层存放易燃易爆气源的安全隐患，同时减少单楼层钢瓶更换的运维频次。从结构组成来看，底层气源端采用成组液化石油气钢瓶并联的供气方式，钢瓶出口通过柔性软管连接至集气主管，主管路径上依次设置调压装置、压力检测表件，将钢瓶输出的高压燃气调节至适配燃具使用的稳定低压区间，压力检测点位可实时反馈管路内的压力状态，一旦出现压力异常波动能够快速定位故障区段。

　　竖向主管道沿建筑外墙或专用管井垂直敷设，每一层的支管接驳位置都设置独立控制球阀，单楼层检修时可单独关闭对应支管阀门，不影响其他楼层的正常供气，支管接驳处采用标准1英寸弯头转接，配合等径三通实现主路与支路的分流，所有管路接驳位置都预留足够的操作空间，满足后期维护时的扳手操作、密封件更换的作业边界要求。设计过程中需要重点考量管路的压力损失控制，竖向敷设的管路每上升一个楼层都需要核算沿程阻力，结合调压装置的出口压力参数匹配管径，避免高楼层用气点位出现压力不足、火焰不稳定的问题；同时管路走向需要避开建筑的通风口、电缆桥架等易产生安全冲突的区域，水平敷设的支管保持千分之三的坡度，坡向立管方向，避免管路内可能产生的凝液积存堵塞气道。

　　细节结构上，所有外露的控制阀门都采用明装布设，不做封闭暗埋，方便日常巡检时快速识别阀门开关状态，阀门手柄的操作方向统一设置为朝向巡检通道一侧，操作时不需要探身或跨越其他管线；底层气源区域的管路设置专门的接地结构，消除燃气流动过程中产生的静电积累风险，柔性软管的长度控制在安全区间内，避免过长软管弯折导致的气路堵塞。安装边界方面，竖向主管与建筑墙体的固定支架间距不超过两米，每个楼层的楼板贯穿位置都设置阻燃密封套管，套管与管路之间的缝隙采用防火封堵材料填实，避免不同楼层之间的管井缝隙形成烟气串通通道；支管进入用气空间后，预留150毫米的接驳余量，方便后期对接不同类型的燃气具接头，所有管路的转弯位置都采用标准弯头转接，不采用现场弯折管路的施工方式，保证管路内壁的光滑度，减少燃气输送的阻力。

　　从实际使用的适配性来看，这套管路结构既可以满足小型餐饮门店集中供气的需求，也可以适配多层民宅的统一燃气改造项目，成组钢瓶的供气模式不需要接入市政燃气管网，适合偏远区域或者临时建筑的供气场景，每个支路独立控制的设计也方便后期根据使用需求拓展用气点位，不需要对主路结构进行大规模改动。建模过程中对所有管路的管径、阀门的安装尺寸、接驳件的配合公差都做了1:1的还原，能够直接用于施工前的管路排布模拟，提前排查管路与建筑结构、其他配套管线的碰撞问题，减少现场施工时的改管工作量；同时模型中还原了不同楼层的供气点位高度，能够直观展示每一段管路的走向与标高，方便施工人员快速理解布设逻辑，降低施工过程中的尺寸偏差风险。
