游梁式抽油机微型泵采油装置结构

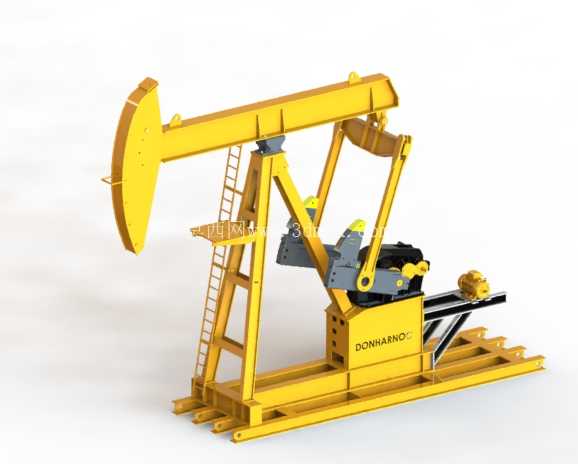

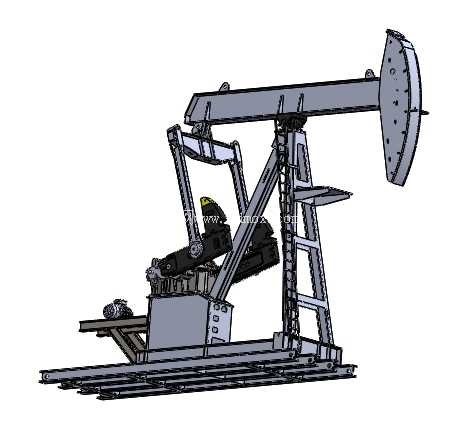

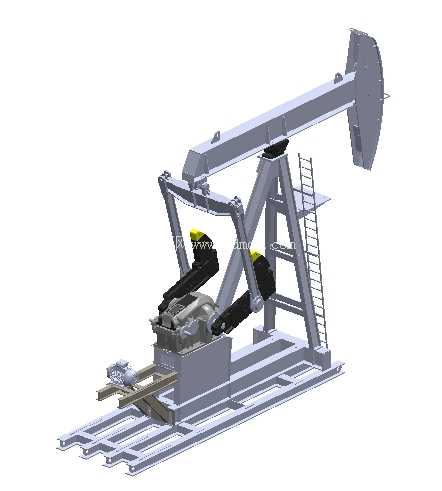

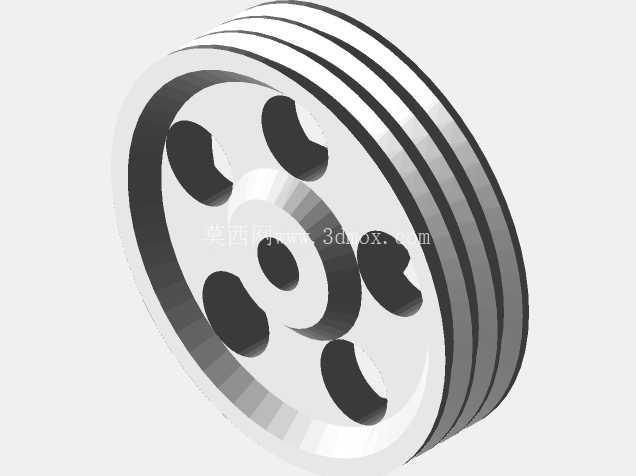

　　这套游梁式结构的采油泵装置，是陆上油田常规有杆采油场景里应用最广泛的地面动力执行单元，核心作用是将减速机构输出的旋转运动转化为抽油杆的上下往复直线动作，带动井下抽油泵完成原油举升作业。从结构布局来看，整体采用对称式游梁支撑设计，尾部配置平衡块抵消抽油杆下行程的载荷差，降低驱动端的扭矩波动，前端驴头采用弧面轮廓设计，保证抽油杆在上下行程中始终保持对中状态，避免光杆偏磨盘根盒造成密封失效。底座采用一体化焊接箱型梁结构，所有支撑腿的安装孔位按照油田通用水泥基础的预埋螺栓间距预留，安装时不需要额外加工过渡连接座，直接对齐预埋螺栓紧固即可完成固定，底座上预留了减速箱、支架、动力单元的定位止口，装配时可以通过止口快速找正同轴度，减少现场安装的调试工作量。

　　设计过程中，游梁的铰接点位置经过反复校核，保证驴头的悬点运动轨迹符合简谐运动规律，降低悬点的最大加速度，减少抽油杆的交变载荷冲击，支架部分采用桁架式结构，在保证整体支撑刚度的前提下尽可能降低自重，减少基础承载负荷，侧面设置的爬梯与操作平台，完全匹配油田现场的日常巡检、维护作业需求，操作人员可以直接到达游梁铰接点、减速箱观察口位置，完成润滑注油、紧固件检查等常规维保工作。

　　从功能特性来看，这套装置的平衡系统采用复合平衡设计，游梁尾部配置重块，曲柄上也预留了平衡块安装位，可以根据井下泵挂深度、产液量的实际情况调整平衡块的数量与安装位置，将减速箱输出轴的净扭矩波动控制在合理区间，避免电机出现过载发电或者负载突变的情况，有效降低运行能耗。曲柄连杆机构的铰接点全部采用自润滑轴承结构，在野外露天工况下可以延长润滑维护周期，减少沙尘环境下的磨损量，驴头表面的圆弧曲率经过精确计算，保证悬点在整个行程范围内，钢丝绳始终与井口中心线重合，不会出现侧拉光杆的问题，延长盘根与光杆的使用寿命。

　　安装边界方面，整套装置的底座宽度控制在常规油田单井井场的道路通行宽度范围内，运输时不需要拆解主体结构，可以整体通过平板车转运到井场，吊装时底座上预留了标准吊耳位置，直接采用常规油田作业吊车即可完成吊装就位，不需要额外设计吊具。装置的整体高度满足井口作业的防喷管安装空间要求，不需要在修井作业时拆解游梁结构，只需要将游梁旋转到侧方位置即可让出作业通道，减少修井作业的辅助工作量。

　　在实际油田应用场景中，这类结构的采油泵装置适配绝大多数中低产井的采油需求，不管是稀油区块还是常规稠油区块，通过调整冲次、冲程参数，搭配不同功率的驱动电机，都可以满足产液量匹配要求，结构的可靠性经过几十年的油田现场验证，备件通用性极强，所有易损件都可以在油田物资系统中直接采购，不需要定制特殊配件，运维成本远低于其他新型采油设备。设计建模过程中，所有铰接位置的配合间隙都按照野外工况的热胀冷缩量预留，避免冬季低温或者夏季高温时出现铰接点卡滞的问题，所有钢结构件的焊缝位置都做了应力释放处理，避免长期交变载荷下出现焊缝开裂的情况，表面涂装按照户外重防腐要求设计，适配油田野外的高盐碱、高湿度工况，延长设备的整体服役周期。
