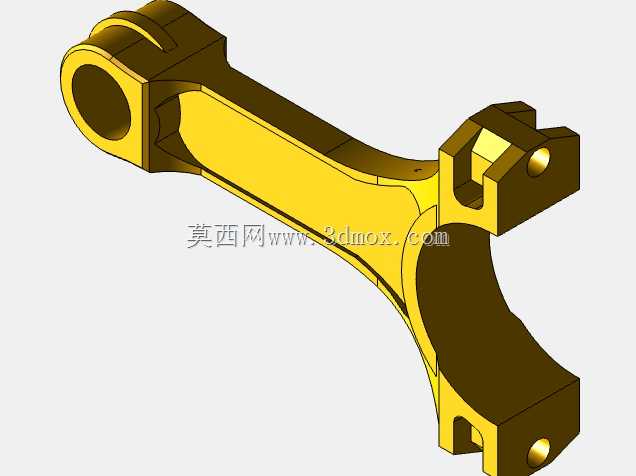

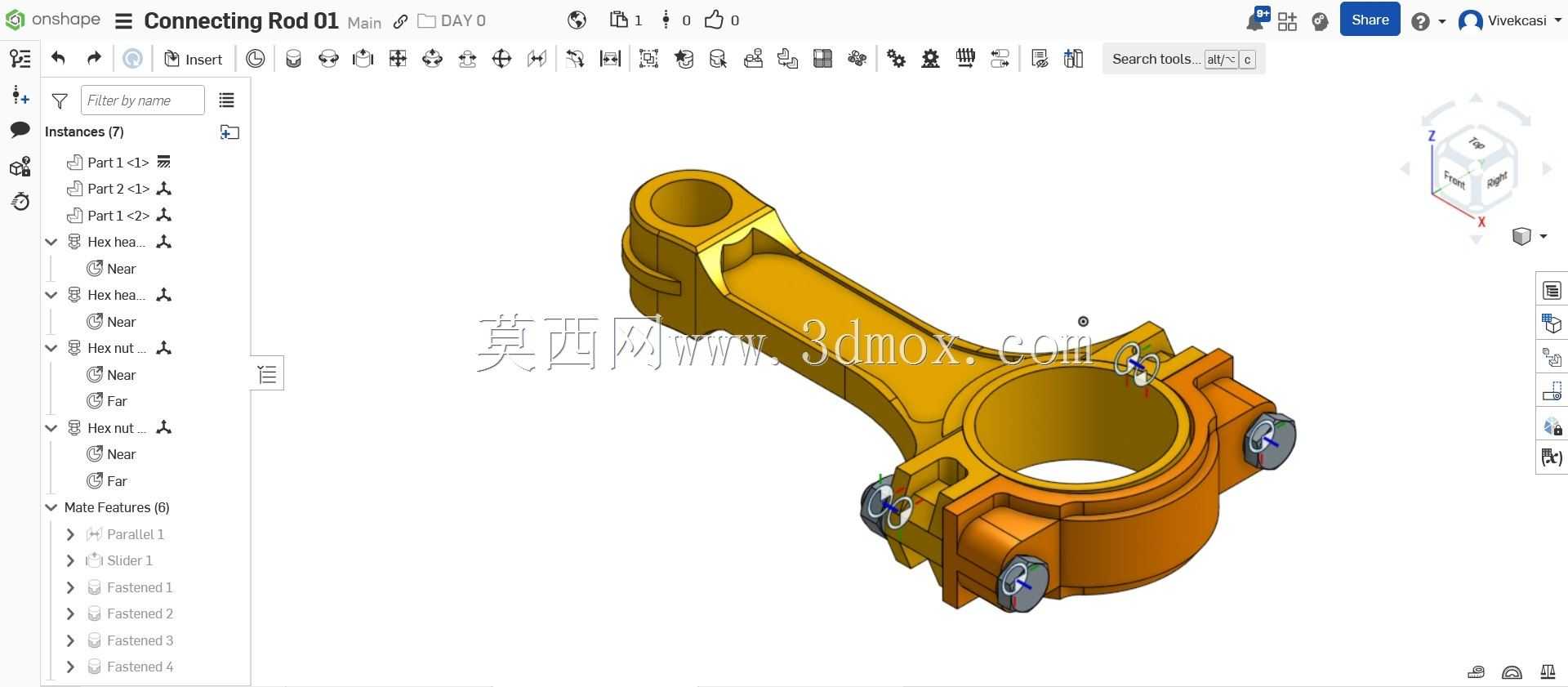

设计时首先确定了大小端的孔径匹配逻辑:小端为整体式光孔结构,用于安装活塞销,孔内预留了衬套压装的公差余量,工作时通过衬套与活塞销形成转动副,降低活塞销的磨损速率,小端的过渡位置采用大圆弧平滑衔接杆身,避免应力集中导致的疲劳断裂,这也是高转速动力设备里连杆设计的核心细节,很多早期连杆失效案例都出在大小端与杆身的过渡圆角位置。杆身采用工字形截面设计,这种截面在同等重量下能获得最大的抗弯截面模量,既可以降低连杆整体的往复运动质量,减少惯性载荷,又能保证足够的刚度,避免高转速下杆身出现弯曲变形,导致活塞与气缸壁偏磨、曲轴轴颈异常磨损等连锁故障。在往复式动力机械的传动链路里,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,这套分体式连杆组件的结构设计,完全围绕大载荷交变工况下的可靠性、装配便捷性与运动精度展开,日常应用覆盖车用内燃机、中小型往复式压缩机、柱塞泵等需要实现直线-旋转运动转换的设备场景。从实际功能来看,连杆工作过程中需要持续承受活塞端传递来的燃气爆发压力、往复运动惯性力,以及曲轴旋转带来的交变侧向载荷,所有结构细节都要匹配这些复杂受力状态。

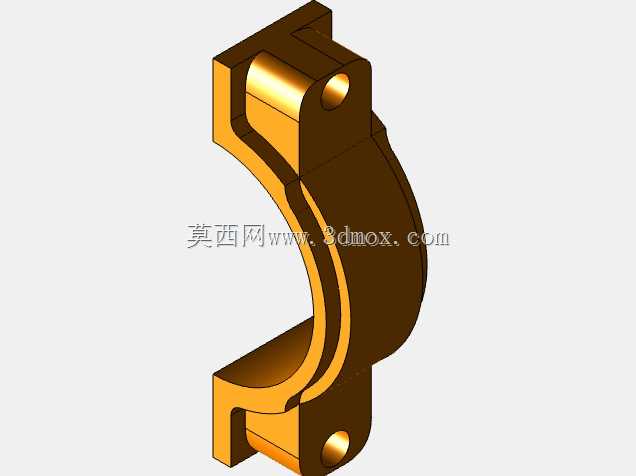

大端采用分体式斜切口结构,配套两个螺栓紧固的轴承盖,这种设计的核心考量是装配便利性:大端需要穿过气缸体装配到曲轴的连杆轴颈上,斜切口结构能缩小大端的横向装配尺寸,满足多数内燃机气缸内径的装配边界要求,轴承盖与杆身的结合面采用定位结构设计,保证反复拆装后轴承孔的圆度与位置精度不会出现偏差,大端孔内预留了轴瓦安装的定位槽与过盈余量,安装轴瓦后可以与曲轴连杆轴颈形成稳定的滑动摩擦副,配合压力润滑系统形成的油膜,承受曲轴旋转过程中的径向载荷。
从安装边界来看,这套连杆的大小端中心距、大端孔径、小端孔径都匹配常规中小排量内燃机的尺寸规范,大端螺栓的安装孔位置、轴承盖的外形轮廓都做了避让设计,避免曲轴旋转过程中与曲轴平衡块、气缸体下部结构发生运动干涉,杆身表面设计有润滑油道的布置空间,可将曲轴端的压力润滑油引导至小端活塞销位置,实现活塞销与衬套的持续润滑,避免干摩擦导致的衬套烧蚀。在结构细节处理上,所有棱边都做了圆角过渡处理,消除机加工过程中产生的应力集中源,大端螺栓的安装座位置做了局部加厚处理,匹配螺栓预紧力带来的局部压应力,避免螺栓紧固时安装座出现压溃变形。
这套连杆的结构完全遵循成熟的动力部件设计逻辑,没有冗余的结构设计,每一处几何特征都对应实际工况下的受力需求与装配需求,既可以作为内燃机设计过程中的连杆结构参考,也可以作为机械原理课程中曲柄连杆机构的教学演示模型,帮助设计人员理解往复运动部件的受力匹配逻辑、装配边界设计要点,以及交变载荷下零件结构的应力规避思路。在实际选型应用时,可根据具体设备的缸径、冲程长度、额定转速、爆发压力参数,对杆身截面尺寸、大小端孔径、螺栓规格做等比例缩放调整,匹配不同功率等级的动力设备需求,斜切口大端的拆分角度也可根据实际装配空间做适配调整,保证装配过程中轴承盖可顺利穿过气缸套下部空间完成曲轴对接。
