工业气动针式真空吸盘执行模组结构

在轻薄异形工件、带微小透气孔或表面存在细微凹凸纹理的物料搬运场景里，常规平口真空吸盘很容易出现泄漏、吸附力不足导致掉料的问题，这款针吸盘结构就是针对这类特殊工况开发的末端执行部件。它的核心工作逻辑是通过多根细针探出刺入多孔类、纤维类、轻薄软质工件的表层，配合周边的密封结构形成局部负压腔，既靠针体的机械勾连提供抓附力，又靠负压封闭强化吸附稳定性，解决了传统吸盘无法可靠抓取透气类、软质异形工件的痛点，常见应用在纺织面料裁切上下料、泡沫塑料件搬运、碳纤维预浸料铺放辅助、微孔薄金属片取放这类常规真空吸具失效的工位。

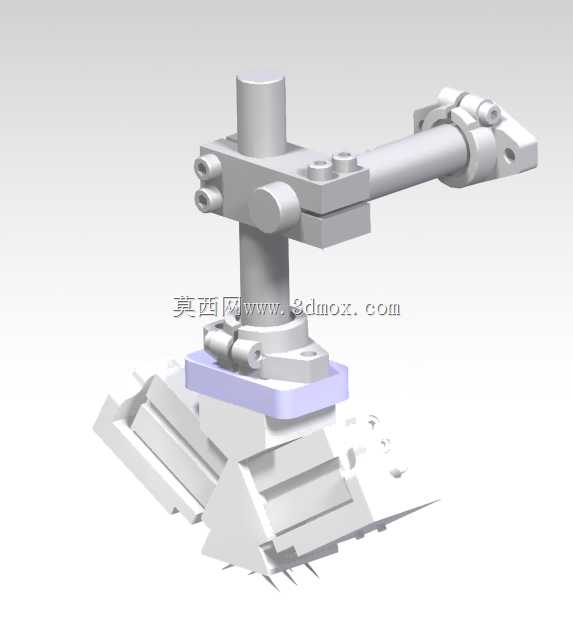

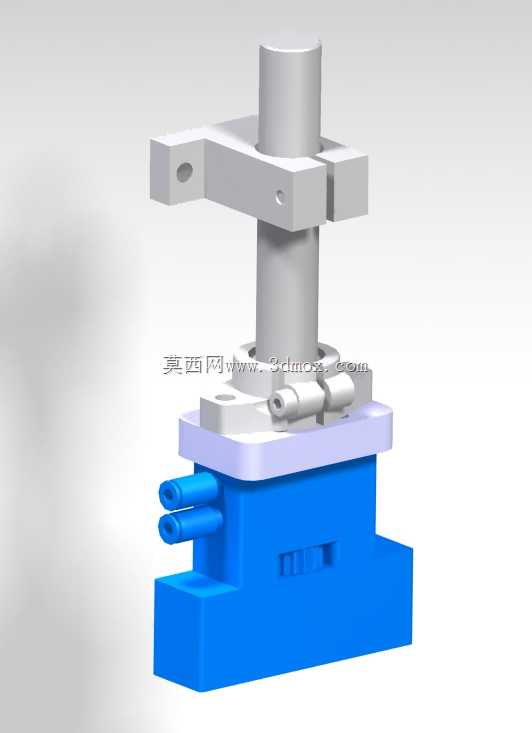

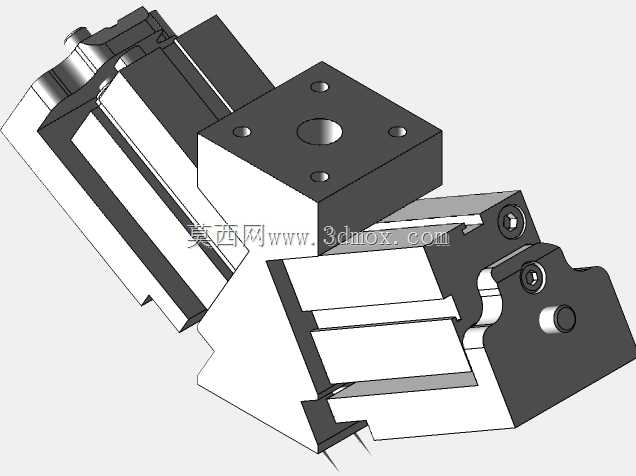

从结构设计来看，整个模组采用集成化布局，上部是标准的气缸安装基座，四个角预留了沉头安装孔，孔位间距适配主流的工业机械手末端法兰安装尺寸，不需要额外做转接板就能直接装在小负载机械臂或者直线模组滑台上，安装面的平面度公差控制在0.02mm以内，避免安装后出现偏载导致针体探出不同步的问题。基座中间的通孔是气路接口，既可以接负压管路提供吸附动力，也能接正压气路在放料时实现瞬间破真空，配合针体回缩完成快速脱料，气路接口的密封槽做了圆角过渡，减少气路压损的同时也能避免密封圈被气压冲切损坏。

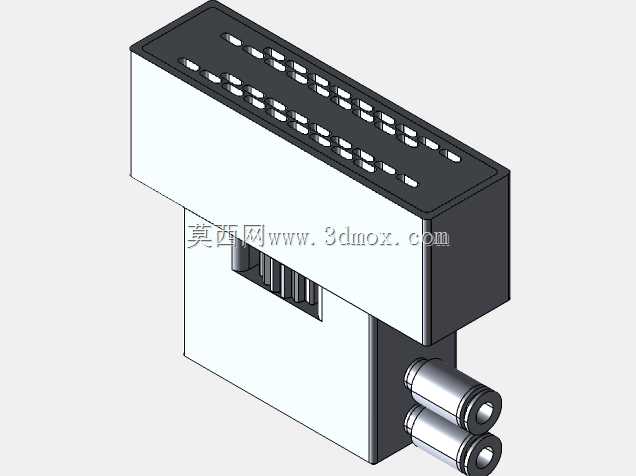

中部的导向块采用分体式镶件结构，针体的导向孔做了研磨处理，表面粗糙度达到Ra0.8，每根针的探出行程都做了限位设计，避免针体过度伸出扎穿工件或者出现弯折，导向块和基座之间设置了可调行程的限位螺钉，可以根据不同工件的厚度、硬度调整针体的探出深度，比如抓取0.5mm厚的碳纤维预浸料时，针体探出量控制在0.3mm就能提供足够的抓附力，不会扎透工件影响后续加工；抓取厚度5mm的硬质泡沫件时，可以把探出量调到3mm，保证针体有足够的刺入深度提供抓附力。下部的压料块在接触工件时会先压缩内置的弹簧，把工件表面压平后针体再探出，避免工件表面褶皱导致针体刺入位置偏移，同时压料块的端面贴了一层薄的聚氨酯防滑垫，既不会刮花工件表面，也能在吸附时辅助密封，减少负压泄漏量。

整个模组的外形做了紧凑化处理，宽度方向控制在60mm以内，长度方向不超过120mm，在密集排布的多吸具工装里也不会出现干涉，相邻两个吸盘的最小安装中心距可以做到70mm，适合小尺寸工件的阵列式取放工位。所有运动部件之间都预留了0.01mm的配合间隙，长期运行不会出现卡滞，外露的紧固件都采用内六角圆柱头螺钉，沉头安装后不会突出零件表面，避免运行时刮碰到周边的设备或者工件。气路的流通截面经过计算，在-60kPa的负压供给下，单组吸盘的响应时间不超过0.2s，完全匹配高速自动化生产线的节拍要求，不会因为吸具响应慢拖慢整线效率。

设计过程中针对针体的耐用性做了专项优化，针体采用高碳弹簧钢材质，表面做了镀硬铬处理，硬度达到HRC55以上，反复刺入工件上万次也不会出现针尖弯折、磨损变钝的问题，同时针体采用快换式结构，不需要拆解整个模组就能单独更换磨损的针体，后期维护的成本很低。密封件都采用耐磨损的丁腈橡胶材质，适配工业现场常见的切削液、微量油污环境，不会因为接触少量油污出现密封件溶胀失效的问题。整个结构没有复杂的异形曲面，所有零件都可以采用常规的铣削、钻削工艺加工，不需要特殊的加工设备，加工成本可控，适合批量制作应用在各类非标自动化设备上。在实际选型时，可以根据抓取工件的重量、材质特性调整针的数量和直径，比如抓取较重的硬纸板类工件，可以选用直径0.8mm的粗针，增加针的排布数量；抓取极薄的柔性面料，可以选用直径0.3mm的细针，减少针孔对工件外观的影响。
