工业用T型槽锁紧螺母结构设计

在机床工作台装夹、自动化线体工位调节、工业铝型材框架搭建这类需要频繁调整装夹位置的场景里，T型槽螺母是不可替代的基础连接件，它不需要在型材或工作台面额外加工螺纹孔，只需要顺着T型槽的开口滑入预设位置，就能配合螺栓实现外置工装、传感器支架、工件定位块的快速锁紧固定，相比传统打孔攻丝的固定方式，能大幅降低工位改造的加工成本，也能灵活适配多品种小批量生产时的装夹位置调整需求。

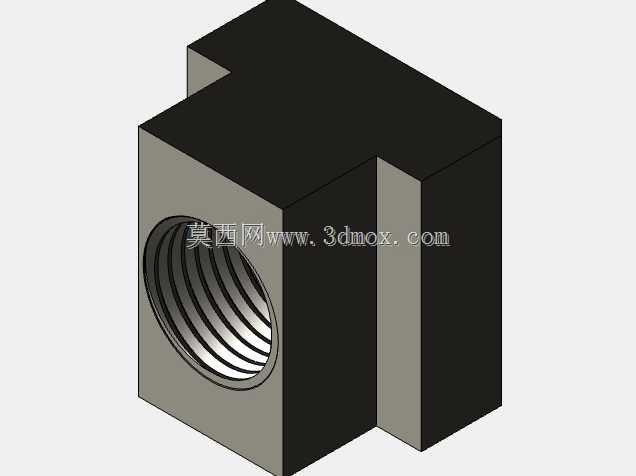

这款T型槽螺母的整体外形为带凸台的方块结构，凸台部分的尺寸完全匹配对应规格T型槽的窄边开口宽度，安装时凸台卡入槽内，主体方块部分贴合槽的上表面，能有效避免锁紧时螺母跟转，不需要额外在槽内预留防转空间，也不需要从槽的端部逐段滑入螺母，部分开口式T型槽可以直接从槽的侧面开口将螺母卡入安装位，能大幅缩短设备组装、工装调整的时间。螺母的核心功能是为T型槽安装场景提供稳定的内螺纹承载基础，螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹小径到螺母底部预留了足够的壁厚，能承受常规机械装夹时的锁紧拉力，不会因为壁厚不足出现螺纹滑牙、螺母开裂的问题。

设计这款螺母时，首先要匹配对应T型槽的截面尺寸，凸台的高度要略小于T型槽窄边的深度，保证螺母装入槽内后，主体方块的下表面能完全贴合T型槽的台阶面，避免锁紧时螺母出现倾斜，导致螺栓受力偏载；螺母主体的宽度要小于T型槽宽腔的宽度，保证螺母能在槽内顺畅滑动，同时宽度不能过小，否则锁紧时螺母与槽壁的接触面积不足，容易压伤槽的内壁，长期使用会导致槽道变形，影响后续的位置调整精度。螺纹孔的位置设计在螺母主体的中心位置，保证锁紧力均匀分布在螺母与T型槽的接触面上，不会出现单侧受力翘起的问题；螺母的所有棱边都做了小尺寸倒角处理，一方面是去除加工时产生的毛刺，避免安装时划伤操作人员、刮损T型槽的表面，另一方面也能引导螺母更顺畅地滑入槽道，不会因为棱边的加工毛刺卡在槽道的接缝处。

从安装边界来看，这款螺母适配的T型槽窄边开口宽度要略大于凸台的厚度，宽腔的高度要大于凸台的总高度，保证螺母装入后有0.1-0.2mm的滑动间隙，不会出现卡滞；螺母的总厚度要匹配配套螺栓的沉头空间，如果是配合杯头内六角螺栓使用，螺母上表面不需要额外加工沉孔，如果是配合平头螺栓使用，可以根据需求在螺纹孔上端加工对应尺寸的沉头孔，保证螺栓锁紧后头部不高出螺母表面，避免干涉其他相邻部件的安装。在实际使用场景中，这类T型槽螺母常和法兰面螺栓配合使用，法兰面能增大螺栓与被连接件的接触面积，降低被连接件表面的压应力，避免长期锁紧后被连接件表面出现压痕，影响后续的拆装调整。

针对不同的使用场景，这款螺母的材质可以根据需求调整，常规工况下采用中碳钢调质处理，表面做发黑防锈处理，能满足普通机床、铝型材框架的装夹强度需求；如果是在腐蚀环境中使用，可以更换为304不锈钢材质，不需要额外做表面处理就能具备较好的防锈能力；如果是需要频繁调整位置的轻载场景，也可以采用高强度尼龙材质制作，能避免划伤T型槽的阳极氧化表面，同时自身重量更轻，滑动时的阻力更小。设计时还要注意螺纹的有效啮合长度，一般要保证螺纹啮合长度不小于螺栓公称直径的1.2倍，这样才能达到足够的锁紧强度，不会因为啮合长度不足出现螺纹脱扣的问题；螺母的底部平面要保证足够的平面度，平面度公差控制在0.05mm以内，保证锁紧时螺母与T型槽台阶面完全贴合，受力均匀，不会出现局部应力集中导致的螺母变形。

在实际的设备维护中，这类T型槽螺母属于易损的基础配件，长期反复锁紧松开后，螺纹会出现磨损，当螺纹间隙超过0.2mm时就需要及时更换，避免锁紧失效导致工装移位，引发加工精度问题或者安全隐患；安装时要注意清理T型槽内的切屑、灰尘等杂物，避免杂物垫在螺母与槽道的接触面之间，导致螺母安装倾斜，螺栓受力偏载断裂。这款T型槽螺母的结构没有多余的复杂特征，加工工艺简单，适合批量生产，成本低廉，同时互换性强，能和同规格的标准T型槽、标准螺栓完全适配，不需要做额外的定制加工，是机械装夹、设备搭建场景中通用性极强的基础紧固件。
