在工装夹具、非标自动化设备的日常调试与工位切换场景里，这类带偏心凸轮结构的锁紧手柄是出镜率极高的操作件，不需要额外工具，操作人员徒手扳动手柄就能完成夹紧与释放动作，相比传统的螺纹旋钮锁紧，操作效率能提升数倍，尤其适合需要频繁开合、快速换型的工装工位，比如生产线旁的工件定位挡块调节、治具的快速压紧、检测工位的夹具快换，甚至小型设备的门板快拆、工装板的定位锁紧都能看到这类结构的身影。

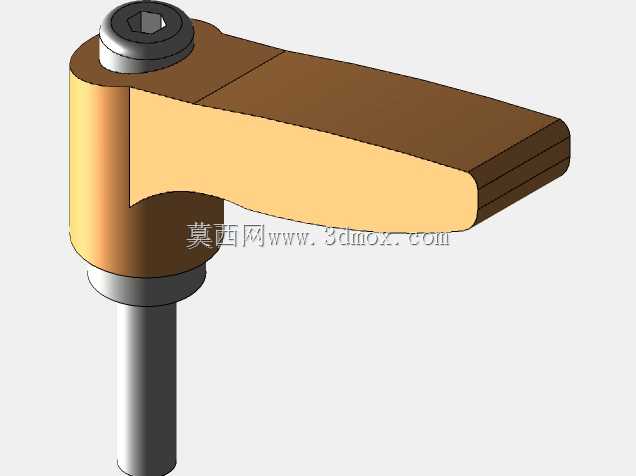

从结构设计逻辑来看，这款锁紧件分为手柄主体与螺柱两个核心部分，手柄内部集成了偏心凸轮结构，顶部的内六角螺钉是凸轮的转轴，扳动手柄时，凸轮的偏心距会带动螺柱产生轴向的位移，以此实现夹紧力的施加与释放。手柄部分做了贴合人手操作的弧形轮廓，边缘做了圆角过渡，没有尖锐的棱角，操作人员徒手扳动时不会硌手，长时间频繁操作也能降低手部的疲劳感。螺柱部分采用标准外螺纹设计，能够直接适配对应规格的内螺纹安装孔，不需要额外加工转接结构，安装时只需要将螺柱旋入安装位，调整到合适的初始位置，扳动手柄就能完成锁紧，调试过程非常便捷。

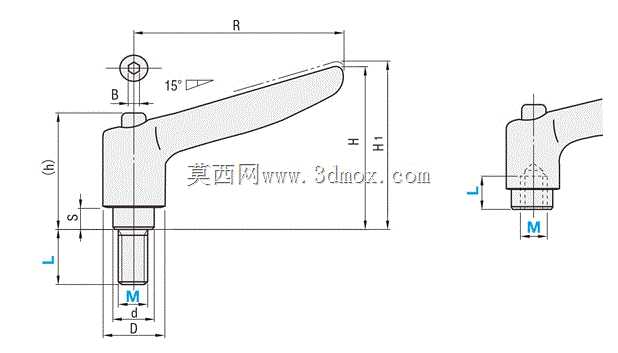

从安装边界来看，这类凸轮锁紧手柄的安装空间需要预留足够的扳动行程，手柄在松开与锁紧两个状态下的摆动角度大概在90度到120度区间，设计安装位时需要避开周围的结构件，防止手柄扳动过程中出现干涉。螺柱的长度可以根据实际的夹紧厚度进行适配，这款型号对应的螺柱长度能够满足常规薄板、治具压板的夹紧需求，当夹紧厚度变化时，只需要调整螺柱的旋入深度，就能匹配不同的夹紧行程，不需要更换整个手柄部件。凸轮部分的锁紧力经过结构优化，在常规的工装夹紧场景下，能够提供足够的保持力，不会因为设备运行的轻微振动出现松脱，同时扳动力度控制在合适的区间，操作人员不需要施加过大的力就能完成锁紧操作，兼顾了锁紧可靠性与操作便捷性。

在实际的设备设计选型过程中，这类凸轮锁紧手柄常被用在不需要大夹紧力、但需要频繁操作的位置，比如流水线旁的导向条调节、设备防护门的快开锁紧、工装夹具的快速换型、检测治具的工件压紧等场景。相比螺栓加螺母的锁紧方式，它不需要借助扳手等工具，能够大幅缩短工位调整的时间，提升生产线的换型效率。设计建模时，需要重点关注凸轮的偏心距参数，偏心距直接决定了夹紧行程与锁紧力的大小，偏心距过小会导致夹紧行程不足，无法适配不同厚度的被夹紧件，偏心距过大则会导致扳动力矩过大，操作费力，同时还可能出现锁紧过死无法松开的情况。另外手柄的外形轮廓需要做人机工程优化，握持部分的厚度与弧度要贴合人手的自然握持姿态，避免操作时出现打滑的情况。螺柱与凸轮的连接部分需要做防转设计，保证扳动手柄时螺柱不会跟着转动，只产生轴向的位移，否则会导致螺柱松动，影响夹紧的可靠性。

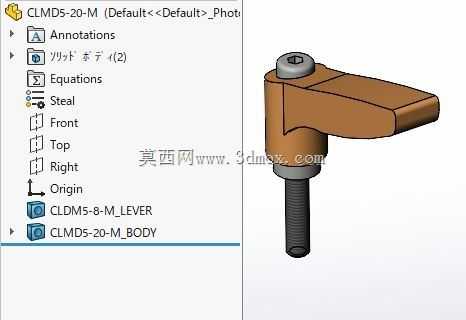

从材质搭配来看，手柄部分一般采用高强度工程塑料或者压铸锌合金材质，既能够保证足够的结构强度，又能降低整体重量，同时表面的哑光质感也能提升操作的触感，螺柱部分采用碳钢材质做表面发黑处理，具备足够的抗拉强度与防锈能力，顶部的转轴螺钉采用标准内六角圆柱头螺钉，属于通用标准件，后期维护更换非常方便。在三维建模过程中，需要准确还原凸轮的轮廓曲线，保证手柄扳动过程中运动顺畅，不会出现卡滞的情况，同时要准确标注安装螺纹的规格、手柄的外形尺寸、扳动所需的空间范围，方便结构设计人员在做整体设备布局时预留足够的操作空间，避免出现安装后无法操作的问题。这类标准件的建模精度直接影响到后续装配的干涉检查结果，尤其是手柄摆动过程中的运动包络，需要在装配体中做运动仿真验证，确保整个扳动行程内不会与周围的其他零部件产生碰撞，保证实际生产装配后操作顺畅。
