7/8转M12接口T型工业分线连接结构

在工业现场总线布线、传感器分布式组网的实际作业场景里，这类T型分线结构是解决单路总线多点位扩展的核心连接件，尤其常见于DeviceNet、CANopen这类采用7/8英寸主供电总线搭配M12分支传感链路的设备层布线中，不需要额外截断主缆做驳接，就能直接通过三通结构实现主干线路的贯通与分支信号的引出，大幅降低现场布线的驳接点数量，减少因线缆接头过多带来的接触不良、防护失效隐患。

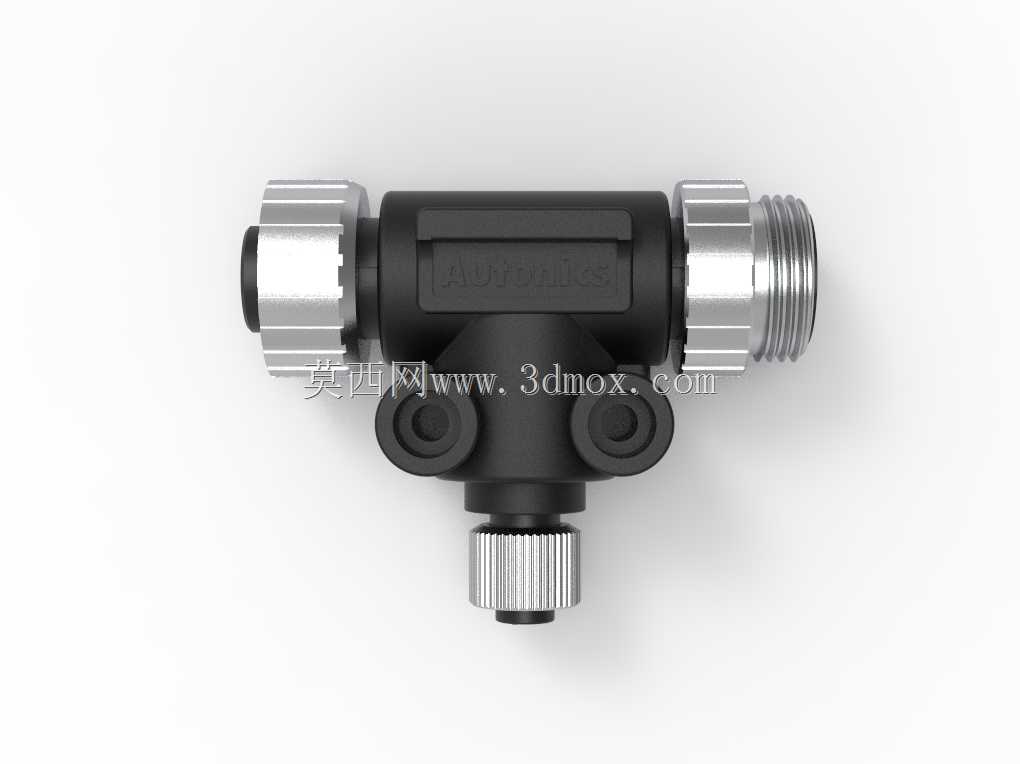

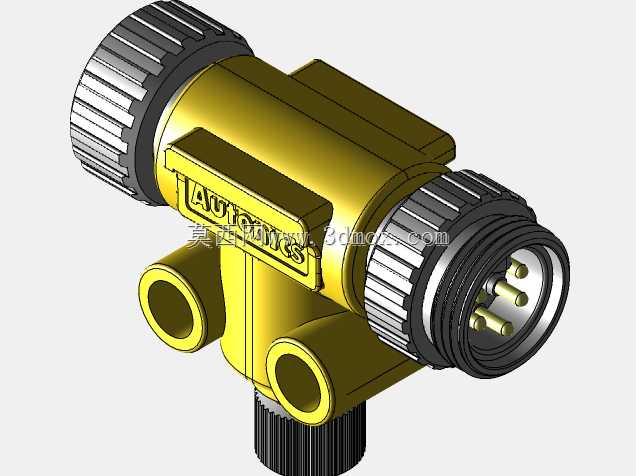

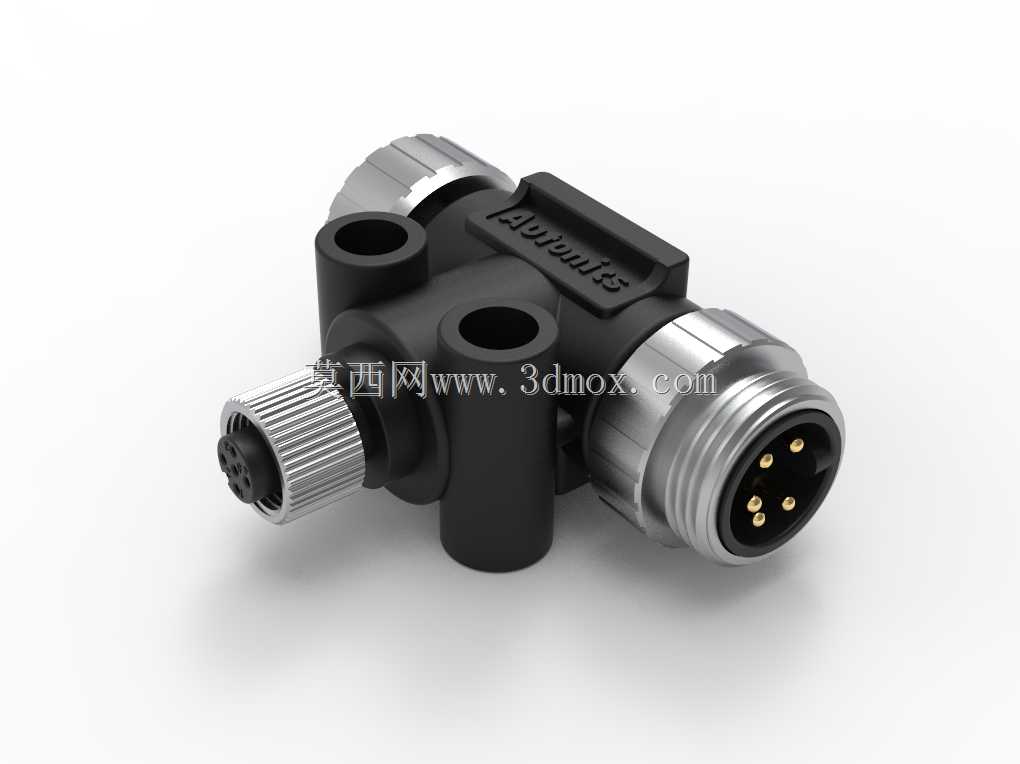

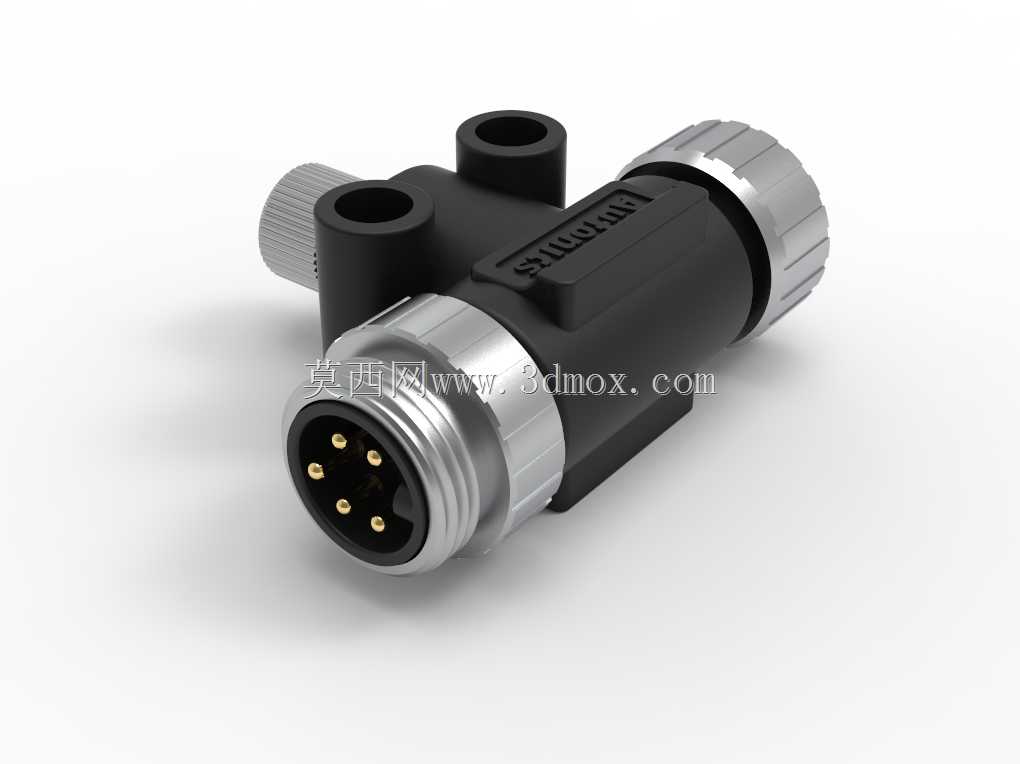

从结构功能上看，该分线器采用T型三通布局，轴向贯通的两端为7/8英寸规格接口，用于串接在主干供电或总线回路中，侧向引出的M12接口为5Pin A型插座，专门对接现场的接近开关、光电传感器、小型IO模块等终端器件，5针的定义完全覆盖工业传感器常用的电源正、电源负、两路信号以及屏蔽层连接需求，不需要额外做针脚定义的二次适配。接口的金属锁紧螺母采用滚花防滑设计，现场施工时即使戴防滑手套也能徒手完成初步锁紧，配合接口内置的氟橡胶密封圈，在锁紧到位后可以达到IP67级别的防护能力，完全适配车间切削液飞溅、户外扬尘、潮湿凝露的复杂工况，不会因为环境介质侵入导致针脚氧化短路。

设计过程中首先要平衡的是结构强度与布线空间的矛盾，主体采用增强PBT工程塑料注塑成型，相比全金属结构重量降低60%以上，同时材料本身具备耐油、耐弱酸碱、抗紫外线老化的特性，长期在-40℃到85℃的环境温度区间内不会出现壳体脆裂、密封件失效的问题。内部的导电插针采用铜合金镀金工艺，插合后的接触电阻控制在5毫欧以内，大电流通路的载流能力可以达到10A，完全满足主干回路给多台传感器集中供电的载流需求，信号针的阻抗匹配经过校准，在1Mbps的总线通讯速率下不会出现信号反射、波形畸变的问题，保证长距离组网的通讯稳定性。

尺寸边界的设定完全贴合工业安装的实际需求，T型主体的最大外径控制在32mm以内，轴向两个7/8接口的中心距为48mm，侧向M12接口的端面距离主体轴线的突出长度为26mm，在密集布线的线槽、设备侧方的安装板上排布时，相邻两个分线器之间不会出现干涉，不需要额外预留过大的安装间隙。接口的螺纹尺寸完全遵循IEC 61076标准，7/8端采用UNEF 7/8-16螺纹规格，M12端采用标准M12×1螺纹，和市面上所有同规格的工业连接器、预制线缆完全兼容，不存在非标件无法替换的问题。

实际安装使用时，不需要额外的固定支架，直接通过两侧的主缆接头串接在主干线路上即可，侧向的M12接口可以根据现场布线需求调整插合方向，配合预制的M12双头连接线，能快速完成传感器到总线的链路搭建，相比传统的端子排接线方式，施工效率提升70%以上，后期维护更换器件时只需要拔插对应接头，不需要重新整理整条回路的接线，也不会因为接线错误导致总线通讯中断。内部的绝缘基座采用卡槽式定位结构，每根插针之间都有独立的绝缘隔层，即使在强电磁干扰的焊机车间、变频设备周边，也能保证相邻针脚之间的绝缘强度，避免出现信号串扰、电源短路的问题。密封结构采用端面密封+径向密封的双重设计，当接头锁紧到位后，密封圈会同时填充接口端面的间隙和螺纹配合的间隙，即使在短时浸水的工况下也不会出现内部进水的问题，完全满足户外设备、移动工程机械上的使用要求。
