十英寸分体三通管道连接构件

在民用建筑给排水、工业循环水系统以及市政供热管网的管路布设作业中，管路走向的分支转接一直是管线布设环节的核心节点，尤其是大口径管路的分支连接，既要保证连接后的密封可靠性，也要兼顾后期运维拆装的便捷性，本次涉及的十英寸规格分体三通构件，正是针对sch20壁厚等级的十英寸管路分支场景开发的专用转接构件。

从实际工程应用的场景来看，这类大口径分体三通多应用在主管道管径固定、需要在管段中部引出垂直支路的工况，比如高层楼宇的热水供水立管分层支管引出、工业厂区循环冷却水主路到换热设备的支路接驳、区域供热管网的支线分流节点，相比传统的整体式三通管件，分体式的结构设计不需要在管路安装阶段提前预设三通位置，能够在既有管路上进行改造加装，大幅降低老旧管线改造的施工难度，也能减少管路切割、重新焊接带来的施工成本与工期损耗。

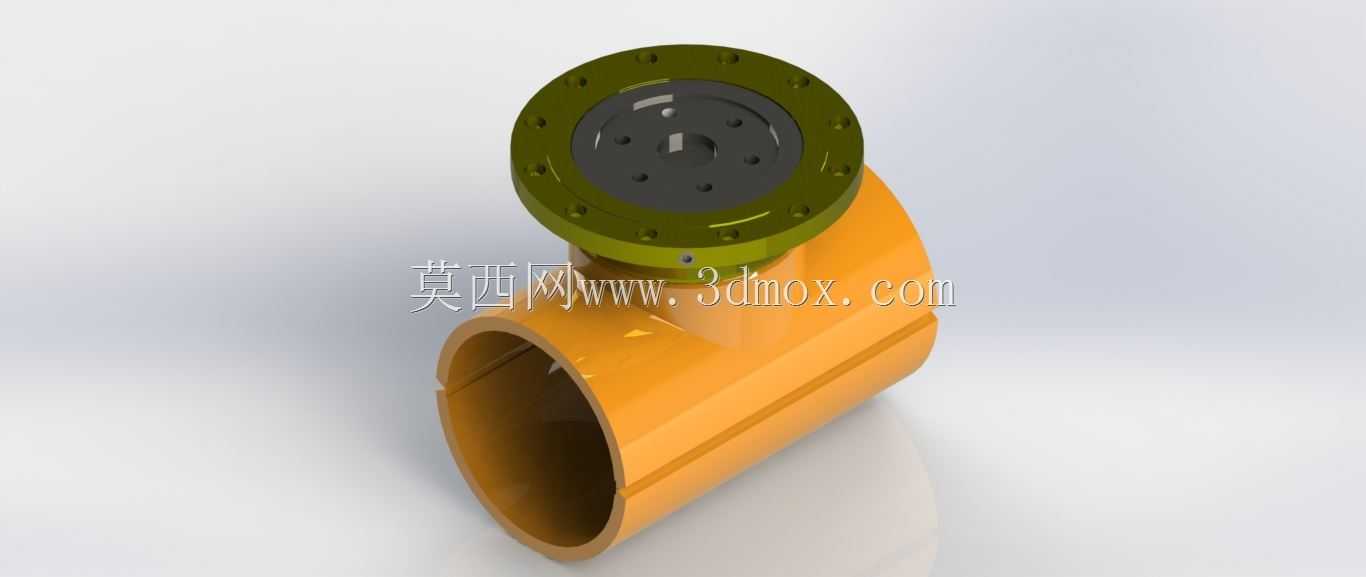

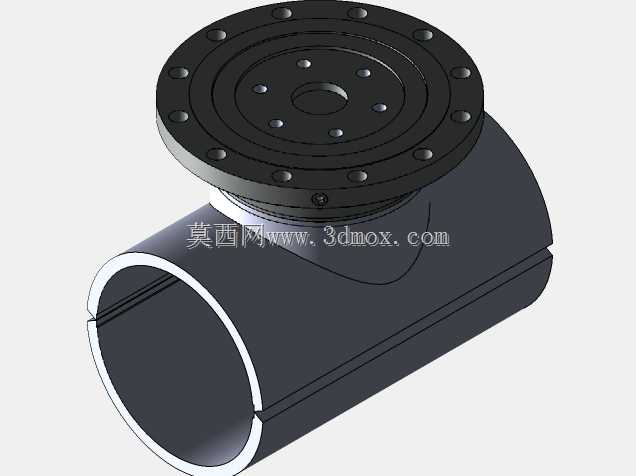

该构件的结构设计围绕大口径管路的连接可靠性展开，主体的弧形管段完全匹配十英寸sch20管道的外轮廓曲率，安装时弧形面能够与主管道外壁完全贴合，避免出现贴合缝隙导致的密封失效问题；垂直方向的连接端采用标准法兰结构，法兰端面上均匀布设的螺栓孔能够匹配对应压力等级的法兰连接件，通过螺栓预紧力挤压密封垫片，实现支路接口的静密封，能够满足常规冷热水输送、低压流体输送工况下的密封要求，不会出现介质渗漏问题。

从安装边界的尺寸适配来看，该构件的主通道通径完全适配十英寸sch20管道的内径参数，不会在连接位置出现通径缩径问题，能够避免管路局部阻力过大导致的流体压损升高，保证管路内介质输送的效率；垂直支路的通径与主通道保持一致，能够实现等径分流，适用于支路流量需求与主路接近的分流场景，如果需要异径分流，也可以在法兰端加装异径接头实现变径转接，适配不同的支路流量需求。

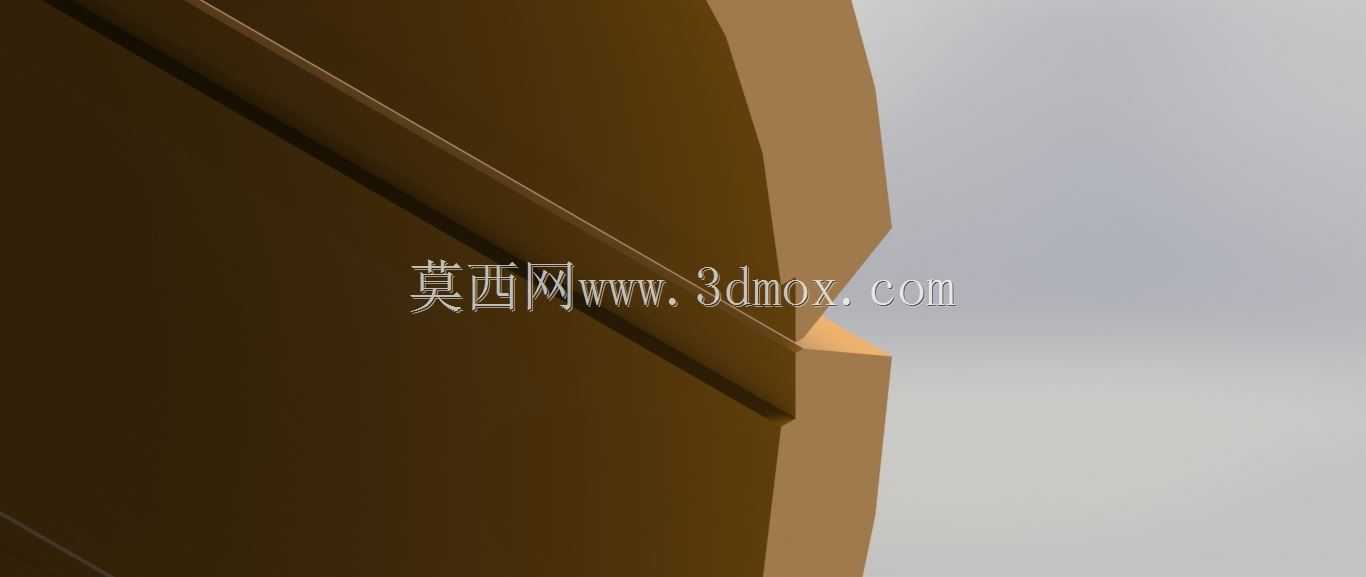

设计过程中充分考虑了现场安装的操作空间，分体式的结构分为两个扣合部分，安装时不需要将主管道整体截断移位，只需要在主管道的对应位置开出与支路通径匹配的孔位，将两个分体构件从管道两侧扣合在开孔位置，通过构件自带的连接结构将两部分锁紧固定，再将支路管道与法兰端对接即可完成安装，整个安装过程不需要大型吊装设备配合，普通管工团队借助常规扳手工具就能完成作业，尤其适合空间狭窄、管路排布密集的管井、厂区管廊场景下的施工作业。

构件的壁厚设计完全匹配sch20等级管道的承压标准，能够承受对应等级管路的工作压力，在热水输送工况下，材料的耐热性能也能适配常规生活热水、工业低温热水的温度范围，不会因为长期受热出现结构形变、密封失效的问题；法兰端面的加工精度满足法兰连接的平面度要求，不需要现场二次打磨加工就能实现密封垫片的均匀受压，降低现场施工的加工工作量。

在实际选型过程中，技术人员需要确认主管道的实际外径、壁厚参数与该构件的适配范围，保证弧形贴合面与管道外壁的贴合度，同时根据支路的工作压力选择对应等级的密封垫片与螺栓紧固件，确保连接后的长期运行可靠性；在管路系统的长期运维过程中，如果出现密封垫片老化渗漏的问题，只需要松开法兰连接螺栓更换垫片即可，不需要拆解整个三通构件与主管道的连接，大幅降低运维阶段的检修工作量。

这类分体三通构件的三维建模过程，需要重点把控弧形管段的曲率精度、法兰端面的螺栓孔位置度、分体结合面的平面度这几个核心参数，曲率偏差会导致构件与主管道贴合不严，螺栓孔位置偏差会导致法兰对接时螺栓无法顺利穿装，结合面平面度不足会导致扣合位置出现渗漏，建模时需要严格对应十英寸管道的实际尺寸参数、法兰的标准尺寸进行绘制，保证模型的尺寸精度能够直接用于构件的加工生产，也能为管路布设的BIM建模提供精准的构件模型，辅助管线排布的碰撞检查与施工模拟。
