Ranger车型起动电机端盖结构设计

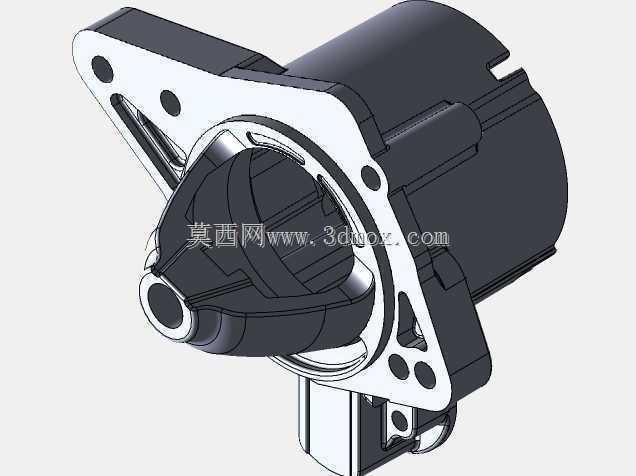

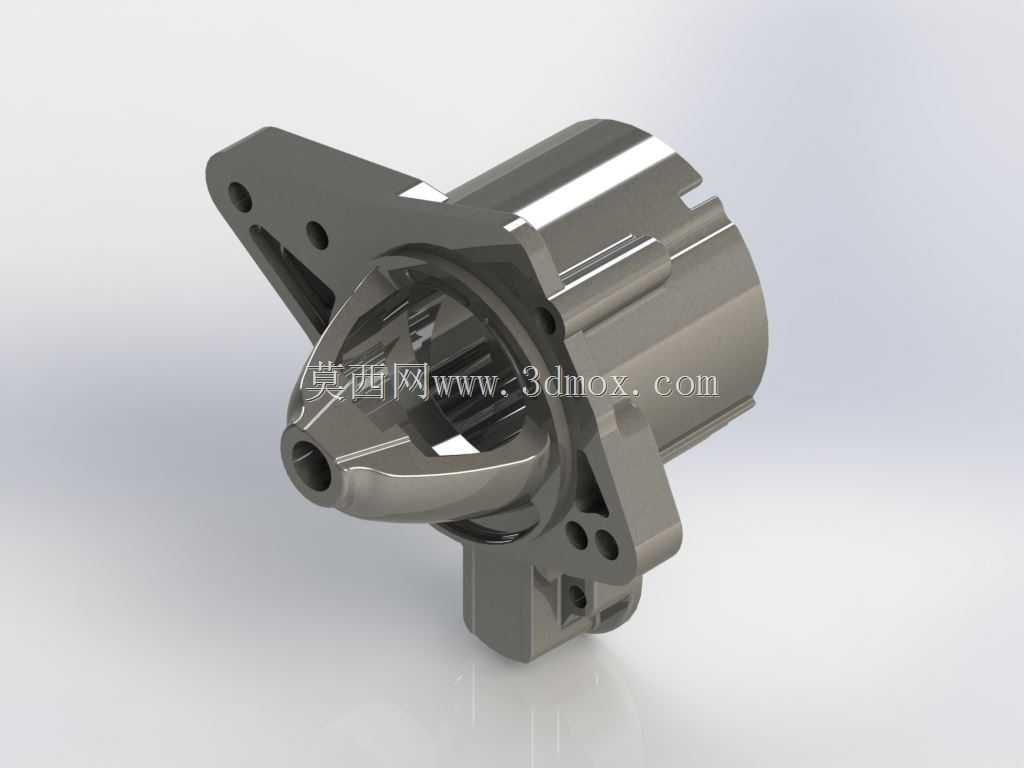

　　该部件为乘用车型起动电机的前端传动端盖，是起动电机总成中承担定位、防护与安装连接功能的核心结构件，主要应用于燃油车型的起动系统，在发动机点火起动阶段为电机内部的传动齿轮、电枢轴提供前端支撑，同时承担电机与发动机缸体安装面的对接定位作用，保障起动电机驱动齿轮与发动机飞轮齿圈的啮合精度，避免啮合过程中出现偏磨、打齿等失效问题。从结构设计逻辑来看，端盖采用一体化压铸成型的壳体结构，主体为筒状容纳腔，用于包裹起动电机的单向离合器与驱动齿轮伸出段，内腔的环形定位台阶与电机定子壳体的前端止口配合，保证端盖与电机主体的同轴度，控制轴系的径向跳动量在合理区间内。端盖向外延伸出带安装孔的三角状法兰支耳，

　　三个安装孔的孔位分布完全匹配发动机缸体对应的安装螺柱位置，安装面做了铣平处理，保证装配后结合面的贴合度，避免长期使用后出现连接松动。端盖中心开设的轴孔为驱动齿轮轴的伸出通道，孔位周边做了加强筋结构，分散齿轮啮合时传递的径向载荷，避免轴孔位置受交变载荷出现开裂变形。端盖侧面的镂空结构一方面是为了减轻部件自重，降低起动电机整体的重量占比，另一方面也能在电机工作时为内部传动结构提供散热通道，带走齿轮啮合、电枢转动产生的热量，避免局部温度过高润滑脂失效。从安装边界来看，端盖的法兰支耳外轮廓尺寸控制在发动机侧安装空间的允许范围内，不会与周边的线束、管路产生干涉，筒状主体的外径与电机定子壳体外径保持一致，装配后整体外轮廓顺滑无突出棱角，

　　方便整车装配时的工装卡持。在细节设计上，安装孔位置做了局部加厚处理，螺栓拧紧时的压应力能够均匀分散到法兰面，避免螺栓预紧力过大造成孔位周边压溃变形；端盖与壳体配合的止口位置预留了密封胶圈的安装槽，装配后可阻挡外界泥水、灰尘进入电机内部，提升起动电机在车辆底盘复杂工况下的防护能力，延长部件的使用寿命。
