带侧通接口的双法兰管路连接构件

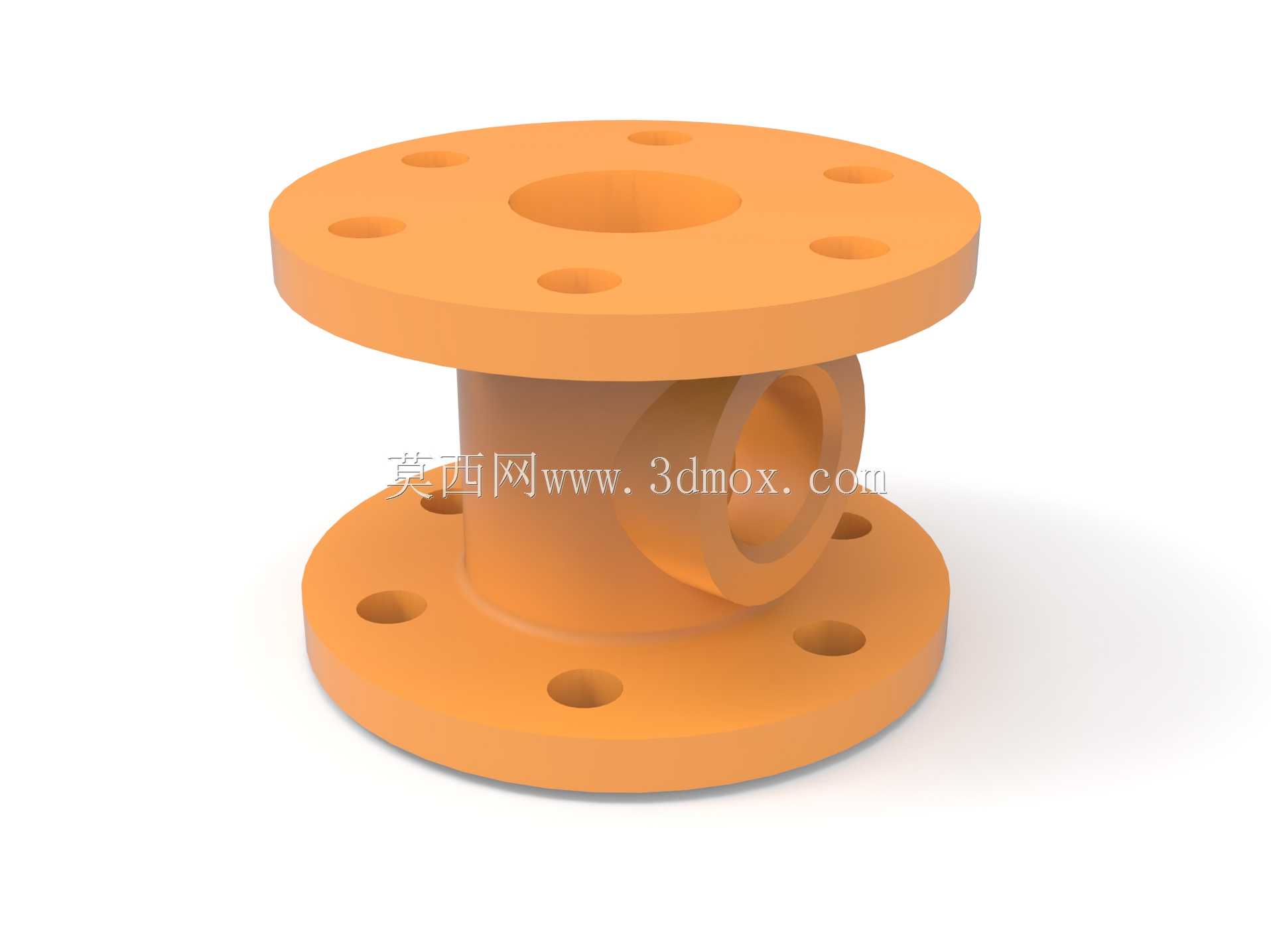

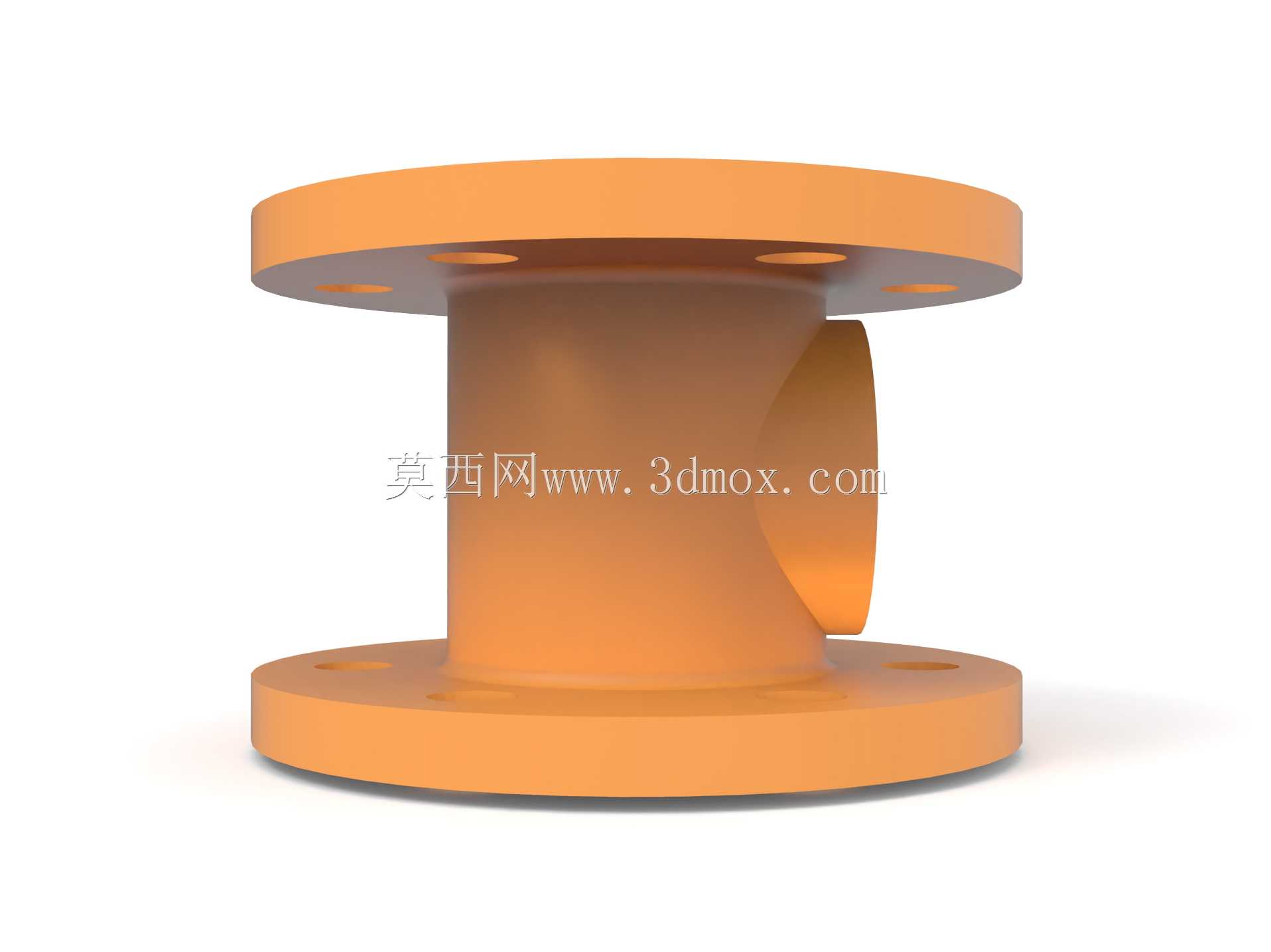

　　从结构功能来看，上下两端的法兰盘均采用标准螺栓孔布局，每个法兰盘上均匀分布6个安装孔，孔位的节圆直径、孔径尺寸都匹配常用的公称压力管路法兰标准，安装时不需要额外加工适配转接件，直接和同规格的管路法兰对接，加装密封垫片后穿入螺栓紧固即可完成装配，能有效缩短现场管路施工的周期。中间的主管段为等径直筒结构，保证介质直通输送时的流道顺畅，不会因为通径突变产生额外的流阻损失，侧向引出的接口同样采用法兰连接结构，接口轴线与主管轴线垂直相交，内部流道做了圆弧过渡处理，避免介质在分流位置出现涡流冲击，减少长期运行过程中介质对管壁的冲蚀磨损，延长构件的实际使用寿命。在流体输送管路系统的布设场景里，这类带侧通接口的双法兰连接构件，常被用在主管道需要引出支路的节点位置，不管是净水处理车间的工艺管线排布，还是化工生产装置的介质分流节点，亦或是暖通循环水系统的支路接驳处，都能见到这类构件的应用。它的核心作用是在不额外加装三通管件、减少管路连接密封点的前提下，实现主管路直通输送与侧向支路的介质引出，相比传统的法兰三通搭配短节的组合方式，这种一体化的结构能减少两个密封结合面，大幅降低管路运行过程中出现介质渗漏的概率，尤其适合输送压力在中低压区间、对管路密封可靠性要求较高的工况。

　　设计过程中首先要确定的是法兰端的安装边界尺寸，上下法兰的端面间距要匹配现场管路的安装空间，避免出现安装后与周边管线、设备支架产生干涉的情况，法兰盘的厚度需要根据管路的额定工作压力做强度校核，保证螺栓紧固时法兰盘不会出现翘曲变形，密封面的平面度要控制在合理公差范围内，确保密封垫片受压均匀，不会出现局部密封失效的问题。侧向接口的伸出长度需要考虑现场安装螺栓时的操作空间，不能因为伸出长度过短导致扳手无法正常拧紧侧接口的连接螺栓，同时侧接口的法兰端面要与主管轴线保持严格的垂直公差，避免对接支路管线时出现强制对口的情况，产生额外的装配应力。

　　流道部分的设计要重点关注相贯线位置的过渡处理，不能出现尖锐的棱角，一方面是减少介质流动的阻力，另一方面也避免应力集中导致构件在承压过程中出现开裂风险，管壁厚度的选取要结合输送介质的腐蚀性、工作压力、温度区间综合确定，保证足够的强度裕量。实际选型应用时，需要先确认主管路的公称通径与侧向支路的通径匹配性，同时核对法兰的压力等级是否与整个管路系统的设计压力一致，安装前要检查法兰密封面是否有磕碰、划痕等缺陷，避免影响密封效果，螺栓紧固时要采用对角交替拧紧的方式，保证每个螺栓的预紧力均匀，避免法兰偏斜导致密封失效。

　　这类构件在日常维护中也比较便捷，因为法兰连接的结构属于可拆卸连接，后期如果需要对支路进行改造或者检修，只需要拆卸对应位置的螺栓即可，不需要切割整段管路，能大幅降低后期运维的成本。在一些空间受限的管路布设场景里，这种一体化的带侧通法兰构件相比分体式的三通加法兰短节的组合，能节省至少一个管件的安装长度，让管路布局更加紧凑，尤其适合设备内部的管路排布，能有效压缩设备整体的占地空间。建模过程中，法兰盘上的螺栓孔采用圆周阵列的方式生成，保证孔位的位置度公差符合设计要求，相贯线位置采用圆角过渡命令处理流道内壁，所有的密封面都要保证平面度要求，避免建模时出现曲面不光顺的问题，影响后续数控加工或者3D打印的成品精度。
