带内膨胀锁与外环结构的滚花管接头

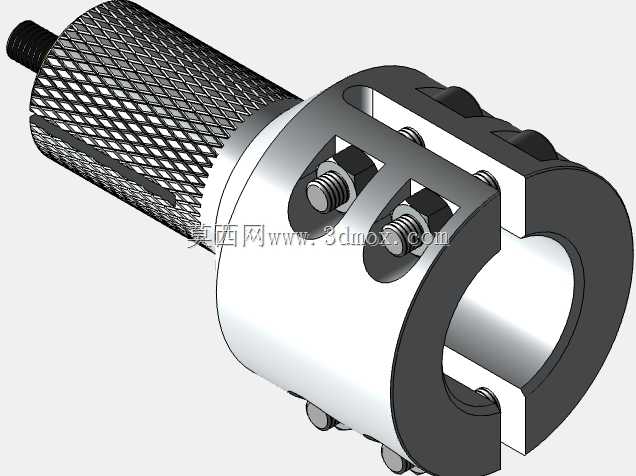

　　在液压管路、气动控制回路、小型流体输送系统的现场装配场景里，管接头的连接可靠性直接决定整套系统的运行稳定性，尤其是存在小幅振动、管路存在频繁拆装需求的工位，传统卡套式、焊接式接头要么拆装效率低，要么反复拆装后密封面磨损容易出现渗漏问题，这款带内膨胀锁与外环的管接头，正是针对这类工况做的结构优化设计。从结构功能来看，接头主体分为外环夹持段与内膨胀锁紧段两部分，外环部分采用分体式夹块设计，通过周向布置的内六角螺钉实现夹块的径向收拢，当接头接入对应规格的管路端口时，先将外环套入待连接管的外壁，拧紧螺钉后夹块会均匀抱紧管体外壁，提供足够的轴向抗拔脱力，避免管路受轴向拉力时从接头处脱出。

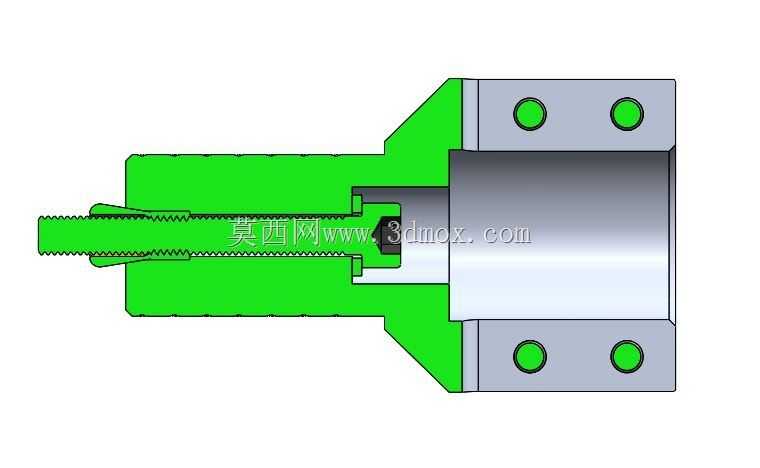

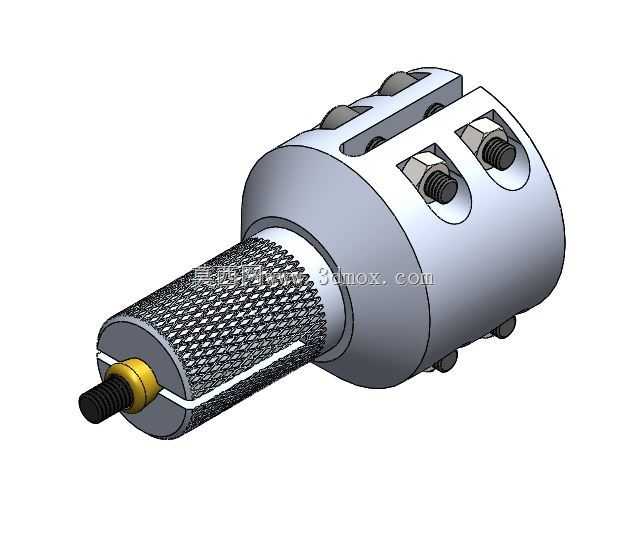

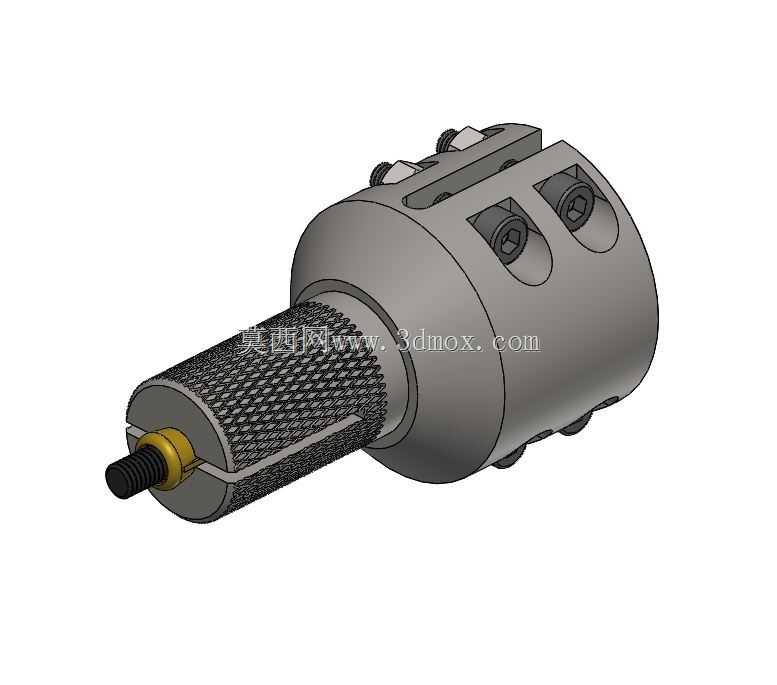

　　内膨胀锁部分设置在接头的插入端，表面做了全周滚花处理，滚花纹路选用网纹滚花，一方面可以增加插入管体内壁后的接触摩擦力，另一方面滚花形成的微小凹凸结构可以在膨胀件撑开时，嵌入管体内壁的微观不平处，进一步提升防转、防滑脱的能力；膨胀芯轴端部设置了锁紧螺母，旋转螺母时芯轴会轴向移动，带动膨胀套沿径向撑开，从管体内部实现胀紧密封，配合外环的外部抱紧，形成内外双重锁紧的受力结构，相比单一的外抱或者内胀结构，抗振动、抗冲击的能力提升明显，即使在设备启停带来的管路水锤冲击下，也能保持连接位置无松动、无渗漏。

　　从设计思路上看，这款接头没有采用常规的一体式结构，而是将外环抱紧、内胀锁紧两个功能模块做了集成，两个锁紧动作相互独立，装配时可以先完成内胀段的预定位，再调整外环的抱紧位置，适配不同壁厚的硬质管路，不需要针对不同壁厚单独更换接头配件，降低了现场备件的储备种类。外形尺寸方面，接头主体的外径根据适配管路的通径做了匹配，外环夹块的最大外径比适配管外径大12mm左右，预留了足够的螺钉安装操作空间，不需要额外的大型工装，只用常规内六角扳手就能完成全部装配操作；接头的轴向总长度控制在适配管外径的3.5倍左右，其中插入管内的膨胀段长度占总长度的40%，保证足够的胀紧接触面积，外露的操作段长度预留了扳手操作的空间，不会因为安装空间局促导致无法拧紧锁紧件。安装边界上，这款接头对安装空间的要求较低，径向只需要预留出内六角扳手的转动空间即可，轴向不需要额外的管路窜动余量，适合在管路排布密集、操作空间狭小的阀岛、仪器仪表舱内部使用；针对非金属管路、薄壁金属管路的连接场景，内外双重锁紧的结构不会像单卡套结构那样在管体上形成较深的切入压痕，避免薄壁管被卡套切裂导致的管路失效，同时反复拆装时只需要松开外环螺钉与内胀螺母即可拔出接头，不会损伤管体的连接端，多次拆装后依然能保持稳定的锁紧力与密封性能。

　　在实际选型应用中，这类接头常被用在小型实验设备的流体管路、自动化设备的气动控制支路、检测仪器的气路连接位置，这些场景往往存在管路需要频繁调整、设备运行有持续小幅振动、安装空间紧凑的特点，常规的快插接头在反复插拔后卡簧容易失效，卡套接头对管端的处理精度要求较高，而这款集成了内外锁紧结构的管接头，对管端的加工精度要求更低，即使管端存在轻微的不圆度，内胀套撑开时也能自适应填补间隙，外环的抱紧力可以均匀分布在管体外壁，不会出现局部应力集中导致的管体变形。结构建模过程中，需要重点关注膨胀套的开槽尺寸与芯轴的锥度匹配，锥度过大会导致膨胀套撑开时应力集中容易开裂，锥度过小则无法提供足够的胀紧力，网纹滚花的齿深控制在0.2mm-0.3mm之间，既保证足够的摩擦力，又不会因为齿深过深损伤管体内壁；外环夹块的铰接位置做了间隙配合设计，保证夹块收拢时可以均匀贴合管体外壁，避免出现单侧抱紧导致的管路偏心问题。
